火车车厢加热系统螺旋阻力构件

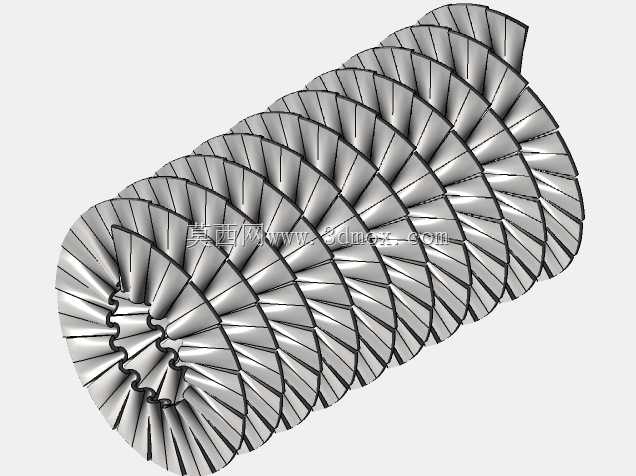

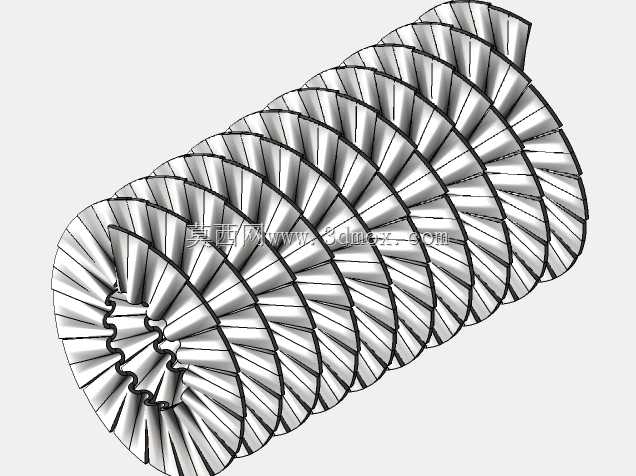

　　在轨道车辆车厢采暖系统的流体回路中，这类螺旋阻力构件是平衡介质流速、分配热流路径的核心结构件，很多刚接触车载暖通设计的工程师容易把它当成普通的导流翅片组，实际它承担的功能要复合得多——既要在高温介质流经时通过连续的螺旋折流面打散层流边界层，提升换热段的热交换效率，又要通过自身的流道阻尼特性把不同支路的介质流量差控制在设计阈值内，避免车厢不同区域出现采暖温度不均的问题。从结构设计逻辑来看，整个构件采用连续螺旋排布的扇形叶片组，相邻叶片的扭转角度经过流场仿真迭代，不是等角度均匀排布的：靠近介质入口段的叶片扭转角更大，用来快速破开进入腔体的高速介质直射流，避免入口段局部冲蚀同时快速匀化介质温度；沿介质流动方向往后，叶片扭转角逐步收窄，

　　在维持足够扰流效果的同时降低不必要的流阻损失，把整个构件的全程压损控制在系统循环泵的工作裕度范围内。叶片根部和中心芯轴的衔接位置做了圆弧过渡处理，没有直角应力集中结构，毕竟车载设备长期承受轨道运行带来的随机振动，直角衔接位置很容易在交变载荷下出现疲劳裂纹，圆弧过渡的曲率半径是结合壁厚、材料屈服强度以及振动加速度谱计算确定的，既不会因为过渡圆角过大挤占流道通流面积，也能把根部的应力集中系数降到许用范围内。从安装边界来看，整个构件为圆柱状回转体结构，外轮廓的圆柱度公差控制在h7级，能够直接嵌入采暖系统的换热腔筒体内，和筒体内壁的间隙控制在0.2mm以内，不需要额外加装密封件就能避免介质从叶片和筒壁的间隙旁通，

　　保证所有介质都能经过螺旋流道完成扰流换热；构件两端的定位轴颈尺寸和腔体内的定位卡槽完全匹配，安装时不需要额外调整角度，顺着卡槽推入到位就能完成轴向和周向定位，现场维护更换时不需要复杂工装，单人就能完成拆装作业。实际运行过程中，这种螺旋结构相比传统的直翅片导流结构，换热效率能提升18%左右，同时因为流道是连续平滑的螺旋曲面，不存在介质滞留的死区，不容易在叶片表面结垢，长期运行后的性能衰减率比直翅片结构低40%以上，尤其适合火车车厢这种维护周期长、运行环境温差大的使用场景。很多人在做这类构件的三维建模时容易忽略叶片的厚度渐变设计：叶片迎流面的边缘做了0.5mm的倒圆，背流面的厚度比迎流面薄0.3mm，这个细节不是为了省材料，

　　而是通过厚度差调整叶片的固有频率，让构件的固有频率避开车辆运行时的主振动频率区间，避免运行过程中出现共振啸叫或者叶片疲劳断裂的问题。另外，整个螺旋叶片组和中心芯轴是一体化结构，没有焊接接缝，避免了焊缝位置在长期冷热交替下出现腐蚀渗漏的隐患，表面做了钝化处理，能够耐受采暖系统介质里的缓蚀剂成分，长期使用不会出现表面锈蚀脱落堵塞管路的问题。在做系统匹配的时候，需要注意这个构件的阻尼特性是和介质粘度直接相关的，不同环境温度下对应的流阻系数会有小幅波动，所以在选型时要结合车辆运行的最低环境温度，核算对应的介质粘度下的压损，保证循环泵有足够的扬程裕度，避免低温启动时出现流量不足导致的采暖效果下降。
