双耳式内螺纹连接固定螺母板结构

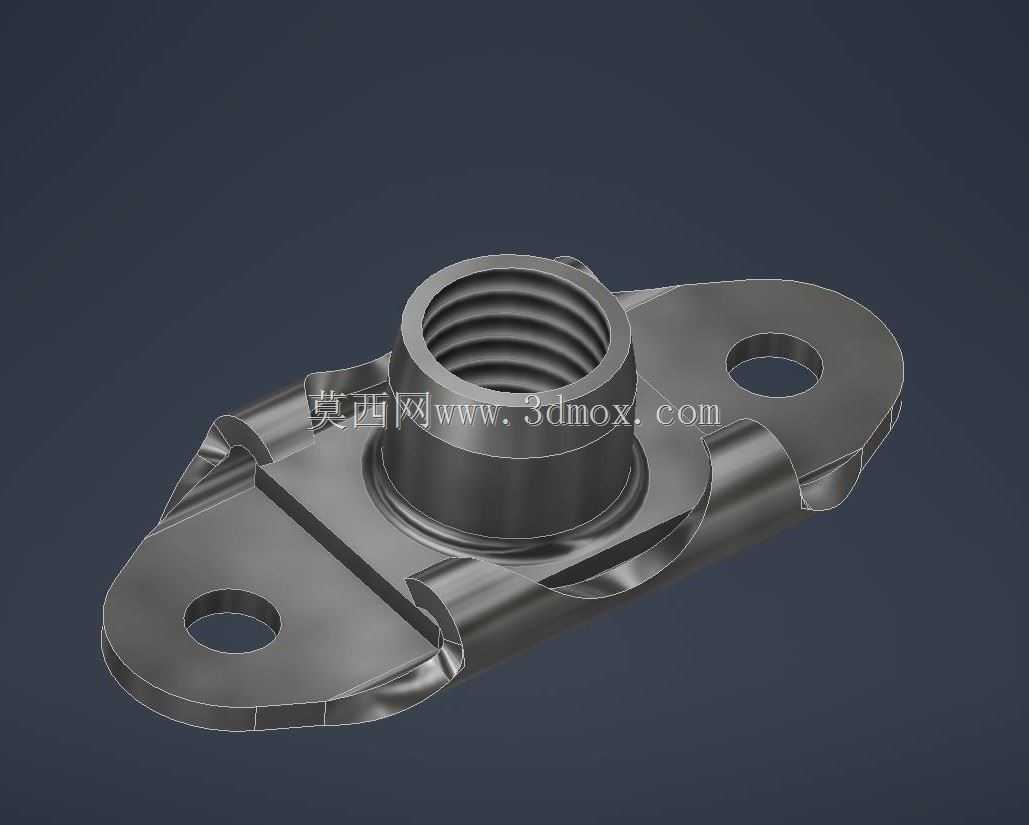

这款螺母板是工业装配场景中常用的刚性连接紧固部件，主要应用在需要提供稳定内螺纹安装基座的薄板类装配场景中，常见于汽车车身附件固定、通用机械设备钣金机架连接、电气设备壳体内部组件定位、小型机电产品的预装工位等场景，能够在厚度较薄、无法直接加工有效啮合螺纹的基材上，提供可靠的螺纹连接点位，解决薄板件无法直接承载螺纹锁紧力的行业痛点。从实际用途来看，该部件作为预埋式的螺纹承载基座，不需要在被连接件上加工内螺纹，仅需要通过两个安装孔完成自身与基材的固定，后续就可以通过对应规格的外螺纹紧固件，将外接零部件快速锁紧固定在基材上，相比直接在薄板上攻丝，它的螺纹啮合长度更长，锁紧后的抗拔脱能力、抗振动松脱能力都有显著提升，能够承受更大的轴向锁紧拉力，在存在持续振动的工况下也能保持连接位置的稳定性，避免螺纹滑牙、连接松脱的问题。从功能特性上看，这款螺母板采用一体化冲压成型结构，中间的螺纹凸台通过拉伸工艺成型，内部加工有连续的标准内螺纹，两侧延伸出带安装孔的耳板，耳板与中间凸台之间设置有阶梯状的压型加强筋，既能够提升整个零件的结构刚性，避免安装锁紧时零件发生翘曲变形，也能让零件与安装基材表面形成稳定的贴合面，保证安装后位置平整不偏移。两个安装孔对称分布在凸台两侧，安装时可以通过铆钉、小规格螺栓或者点焊的方式将螺母板预先固定在基材的对应位置，安装孔的孔径与凸台的中心距经过匹配设计，能够保证固定后螺纹孔的位置精度，减少后续装配时的对位调整工作量。从设计思路来看，这款零件充分考虑了冲压加工的工艺特性，整体没有复杂的异形结构，所有弯折、拉伸的位置都设置了合理的工艺圆角，既能够减少冲压加工时的应力集中，避免零件成型过程中出现开裂、起皱的缺陷，也能去除零件边缘的锐边，避免装配过程中划伤操作人员或者配套的线缆、密封件等周边部件。中间的螺纹凸台高度经过精准计算，既保证了足够的螺纹啮合牙数，满足常规锁紧力的承载要求，又不会因为凸台过高导致零件整体占用空间过大，适配紧凑装配空间的使用需求。两侧耳板的外形采用圆弧过渡设计，在保证足够安装支撑面积的前提下，尽可能缩小了零件的整体轮廓尺寸，减少材料占用的同时，也能适配不同形状的安装基面，即使在带有小幅弧度的钣金表面，也能实现稳定贴合安装。从安装边界来看，这款螺母板的整体轮廓为对称的长条形结构，两个安装孔的中心距为固定标准值，安装时只需要在基材上对应位置加工两个匹配的通孔，或者预留对应的点焊位置即可完成预装，不需要在基材上加工大尺寸的避让沉孔，对基材的结构强度影响极小；中间凸台的外径小于两侧耳板的外侧间距，安装后凸台突出基材表面的高度固定，外接零件安装时只需要匹配对应规格的螺栓，就可以控制合适的锁紧行程，不会因为过度锁紧导致螺母板变形或者螺纹损坏。整个零件的结构紧凑，安装流程简单，不需要特殊的专用工装就可以完成预装，适合在批量装配的生产线上使用，能够有效提升装配效率，降低连接结构的综合成本。
