印刷设备用多孔旋转轮毂结构

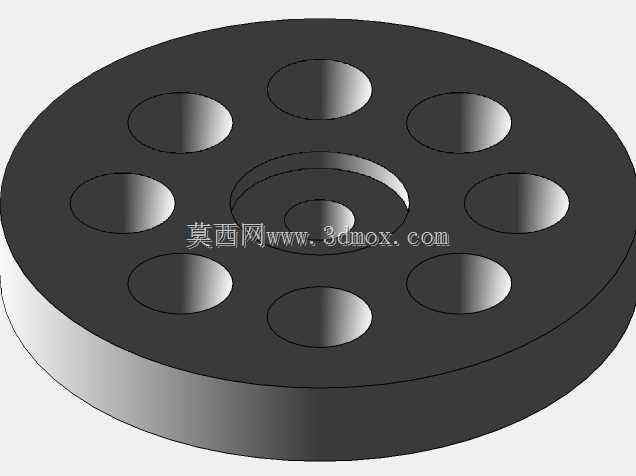

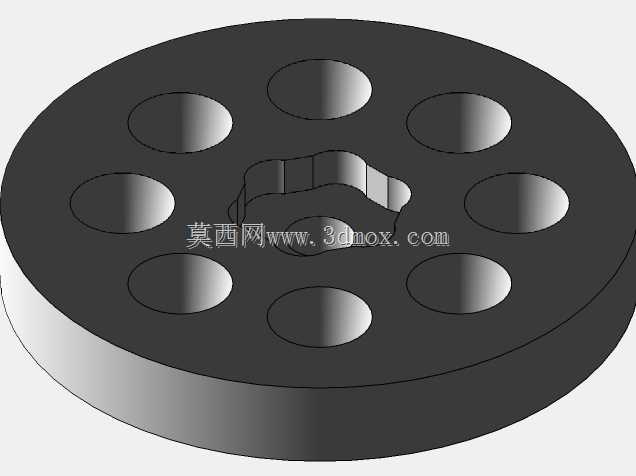

该款旋转轮毂主要应用于轮转印刷设备的输纸、传墨单元传动系统中，作为旋转工位的核心承载传动部件，承担着带动工位辊筒、定位工装做定速圆周回转的核心作用，在多色套印、连续送料的印刷产线中，轮毂的回转精度、动平衡表现直接决定了印刷套色的精准度与走纸稳定性，可有效避免印刷过程中出现的套印偏移、走纸卡顿、墨层涂布不均等常见生产问题。从功能特性来看，该轮毂采用对称式多孔结构设计，盘面均匀分布的八处圆形通孔并非单纯减重设计，一方面可有效降低轮毂自身转动惯量，让设备启停响应更迅捷，减少驱动电机的瞬时负载冲击，另一方面可作为安装定位孔与动平衡调节孔使用，在装配阶段可通过在对应孔位加装平衡配重块，快速将轮毂的动平衡精度调校至印刷设备要求的G2.5级以上，适配最高每分钟120转的连续回转工况，同时中心区域的阶梯式轴孔设计，可与不同直径的传动主轴实现过盈配合，搭配键槽结构可传递更大扭矩，避免高速回转过程中出现轮毂与主轴打滑松脱的问题。在设计思路上，该轮毂采用分体对合式结构，由两个完全对称的半轮盘拼合组成，单组半轮盘对应16个安装配合点位，这种对合结构无需复杂的一体铸造成型工艺，既降低了零件的加工难度，也方便后期设备维护时的拆装更换，无需拆解整根传动主轴即可完成轮毂的更换作业，大幅缩短设备停机维护时长；轮毂整体采用圆盘式薄型结构设计，轴向厚度控制在合理区间，可适配印刷设备内部紧凑的安装空间，轮盘外缘做了微小的倒角处理，可避免装配过程中锐边划伤操作人员或配套的橡胶输纸辊，同时也能减少回转过程中的空气紊流，降低设备运行时的风阻噪音。从安装边界来看，该轮毂的中心轴孔直径、外缘直径、盘面安装孔的孔位间距均严格匹配主流商用轮转印刷机的安装尺寸标准，安装时无需对现有设备的主轴、机架结构做二次改造，可直接替换原有同规格轮毂配件，轮盘盘面的平面度公差控制在0.02mm以内，可保证安装后配套的定位工装、辊筒与轮毂端面完全贴合，不会出现偏摆问题，适配印刷车间多粉尘、有少量油墨溶剂挥发的复杂生产环境，长期使用不易出现结构变形、精度衰减的问题。
