CSWE认证练习用旋钮形零件结构设计

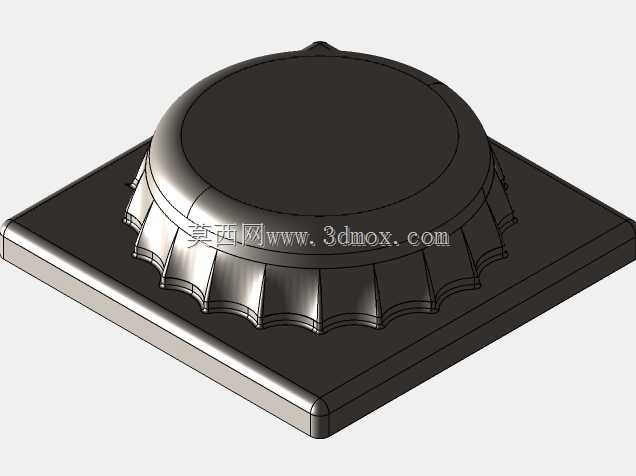

本次设计的旋钮形零件，主要面向工业操控面板、小型设备调节端的实操应用场景，这类零件常被用在试验设备调节工位、小型机电设备参数调节端、教学实训考核装置上，承担参数微调、档位切换、功能触发的实际用途，使用者通过旋转顶部的操作面，即可带动内部连接的电位器、编码器或阀杆完成对应参数的调整，是人机交互环节中直接接触操作的核心部件。从产品功能特性来看，该零件采用顶部圆形操作面加下方方形安装基座的组合结构，顶部圆形操作面做了边缘防滑齿形设计，齿形深度与间距经过反复调整，既能够保证操作人员戴薄型劳保手套操作时不会出现打滑问题，又不会因为齿形过于尖锐划伤操作人员手部；操作面顶部做了微凸的弧面处理，贴合指腹按压旋转的触感，长时间操作也不会产生明显的硌手感。下方的方形安装基座主要承担定位与固定作用，基座边缘做了圆角过渡，避免安装过程中剐蹭安装面板的漆面，基座与顶部旋钮的衔接位置做了阶梯式的让位结构，能够适配不同厚度的面板安装需求，不会出现安装后旋钮晃动、间隙过大的问题。在设计思路上，整个零件围绕CSWE技能考核中形状修改的核心考点展开，从基础的块体拉伸开始，逐步通过拔模、圆角、阵列、曲面切除等操作完成细节构建，重点练习多特征组合下的形状修改逻辑，比如顶部防滑齿的环形阵列需要匹配旋钮的整体拔模角度，保证每个齿形的脱模斜度一致，不会出现生产过程中的粘模问题；基座与旋钮衔接处的环形装饰槽，采用等距曲面偏移后切除的方式制作，保证槽宽均匀一致，兼顾外观质感与结构强度。从外形尺寸与安装边界来看，该零件整体高度控制在常规旋钮的通用尺寸范围内，顶部圆形操作面的直径适配成年人单指操作的舒适区间，下方方形基座的边长与常见面板安装开孔尺寸匹配，安装时不需要额外定制特殊规格的开孔，能够直接替换同规格的现有旋钮零件；基座底部预留了标准的连接轴安装孔，孔内做了防转的扁位结构，与常用的D型调节轴完全适配，安装时只需要将轴对准孔位推入，再通过侧面的紧定螺丝固定即可完成装配，不需要额外加工连接结构。整个零件的结构设计兼顾了实操使用的人机工程学要求与技能考核的练习目标，既能够作为技能备考的实操练习载体，也能够直接调整参数后用于实际设备的旋钮生产，结构上没有冗余的特征，每个形状修改的步骤都对应实际的功能需求，能够帮助练习者理解形状修改不是单纯的外观调整，而是要结合功能、装配、生产工艺多维度考量的设计环节。
