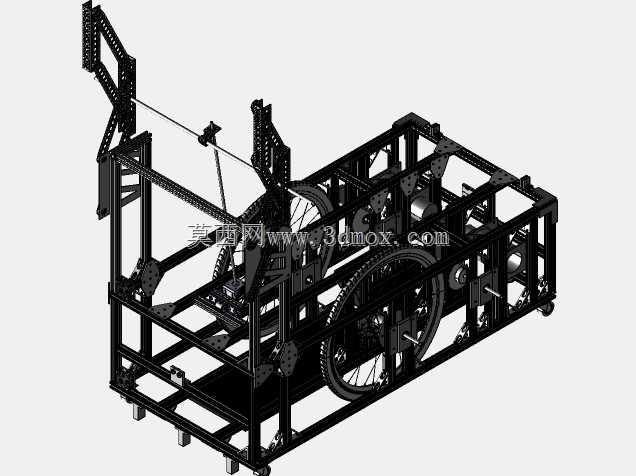

轮组集成式框架传动Z向组件结构

该Z向组件是面向重载移动作业平台开发的核心集成传动结构，主要应用于需要大负载垂向升降配合水平移动的特种作业场景，包括户外工程巡检移动平台、重载物料转运接驳设备、大尺寸构件装配辅助工装等领域，可作为整套移动设备的底盘核心承载与传动单元，承担负载承载、动力传递、垂向行程调节的核心功能。整套组件采用方管型材拼焊形成整体框架作为承载基体，框架底部预留统一规格的安装支脚，可直接与移动底盘的行走轮组、底部支撑梁完成对接安装，安装边界充分考虑常规移动平台的底盘宽度尺寸，框架侧边预留的安装孔位可兼容不同规格的外围护板、动力舱、作业执行机构的安装需求，无需对框架主体进行二次打孔加工即可完成适配。组件内部集成了大直径辐条式传动轮组、同步带传动副、导向立柱、张紧调节机构，传动轮组通过轴承座固定在框架内部的横向支撑梁上，轮组与侧边的动力输入轴通过齿轮副完成动力衔接，可将外部输入的旋转动力转化为Z向的升降驱动力，配合两侧垂直布置的带齿导向立柱，可带动上方搭载的作业平台完成稳定的垂向升降动作，导向立柱上的等距安装孔可根据实际作业需求调整升降行程的上下限位，适配不同高度的作业场景需求。本次优化后的结构重点调整了底盘附件的安装位置与各传动部件的间距，一方面将底部安装支脚的位置向框架外侧平移，扩大了组件与底盘连接的支撑跨距，大幅提升了大负载状态下整体结构的抗倾覆能力，避免升降过程中因负载偏载出现结构晃动；另一方面重新调整了内部传动轮组与导向立柱的间距，优化了同步带的包角与张紧行程，减少了传动过程中的皮带抖动与异响问题，同时在轮组侧边预留了张紧调节的操作空间，日常维护时无需拆解框架主体即可完成皮带张紧度调整、轮组轴承润滑等常规保养操作。框架整体采用镂空式结构设计，在保证整体结构强度满足额定负载要求的前提下，尽可能减少了非承重区域的材料使用，降低了组件整体自重，框架各型材连接处均采用三角加强筋做加固处理，可承受长期交变载荷下的结构疲劳，避免长期使用后出现焊缝开裂、结构变形等问题。组件的动力输入接口采用标准花键轴设计，可适配不同规格的伺服电机、减速电机的动力输出端，用户可根据实际负载大小、升降速度需求灵活选配动力单元，无需对组件的传动结构做额外改装。两侧导向立柱采用高精度冷拉型材加工，导向面做了耐磨处理，配合导向滑块上的自润滑衬套，可保证长期往复升降过程中的运动精度，减少导向面的磨损量，延长组件整体使用寿命。
