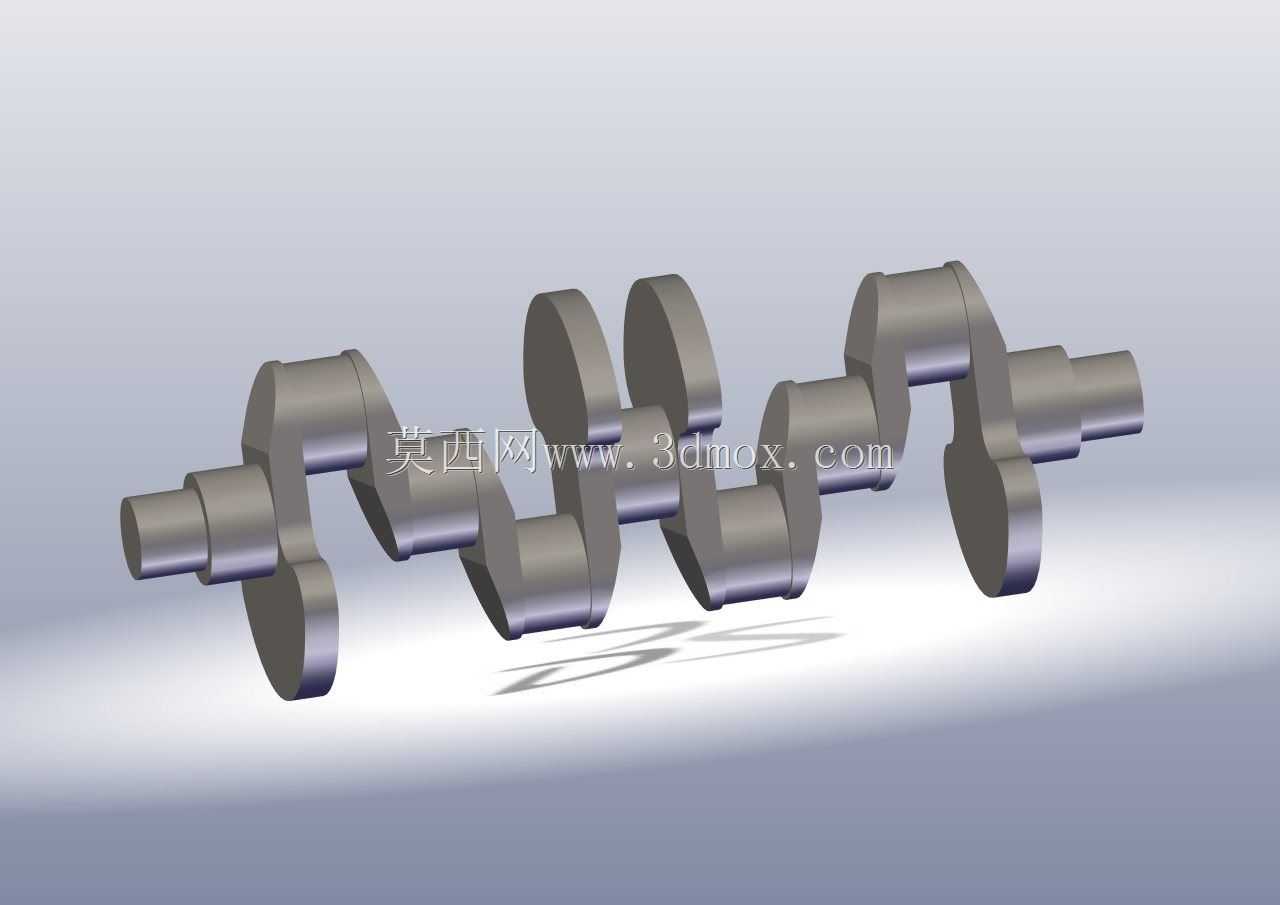

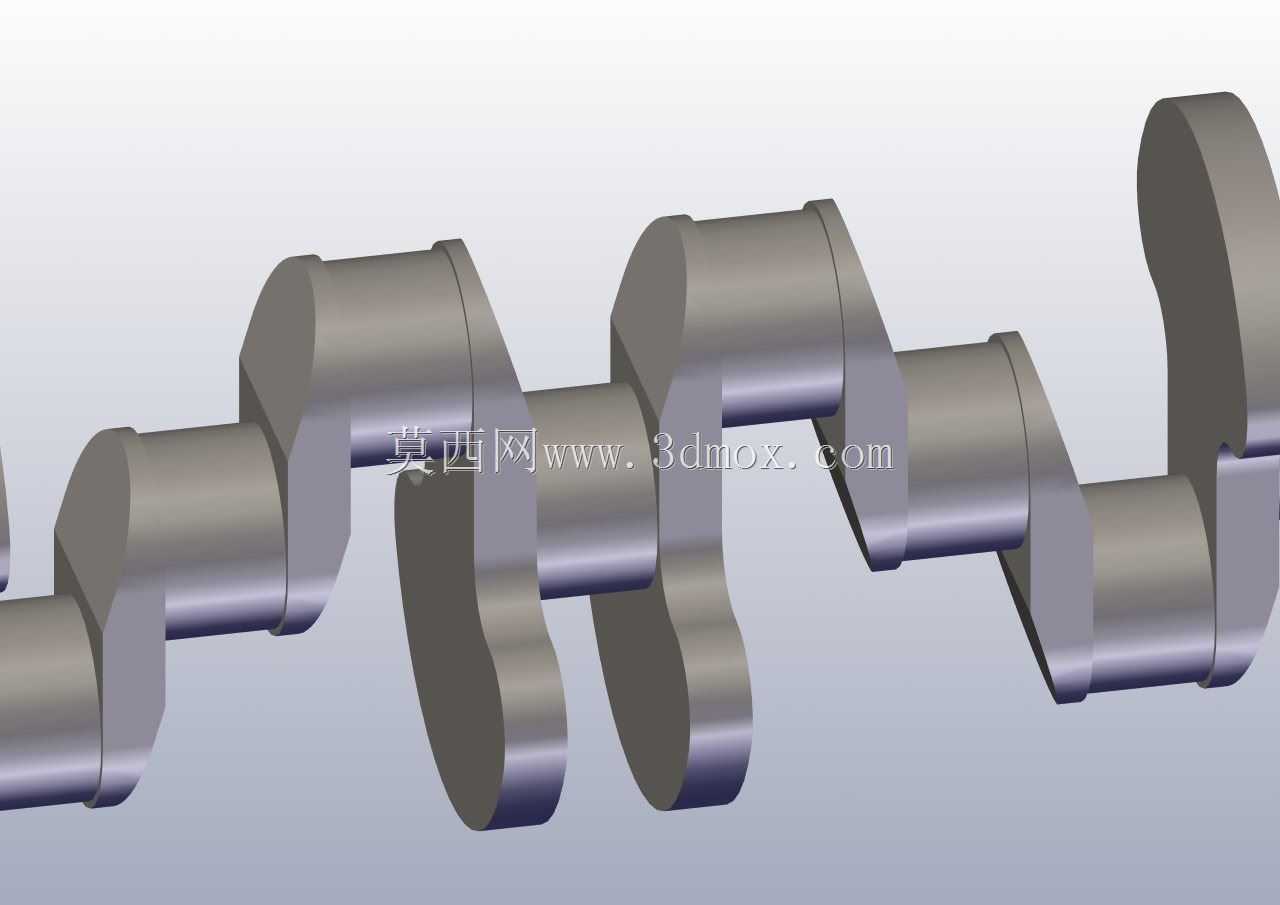

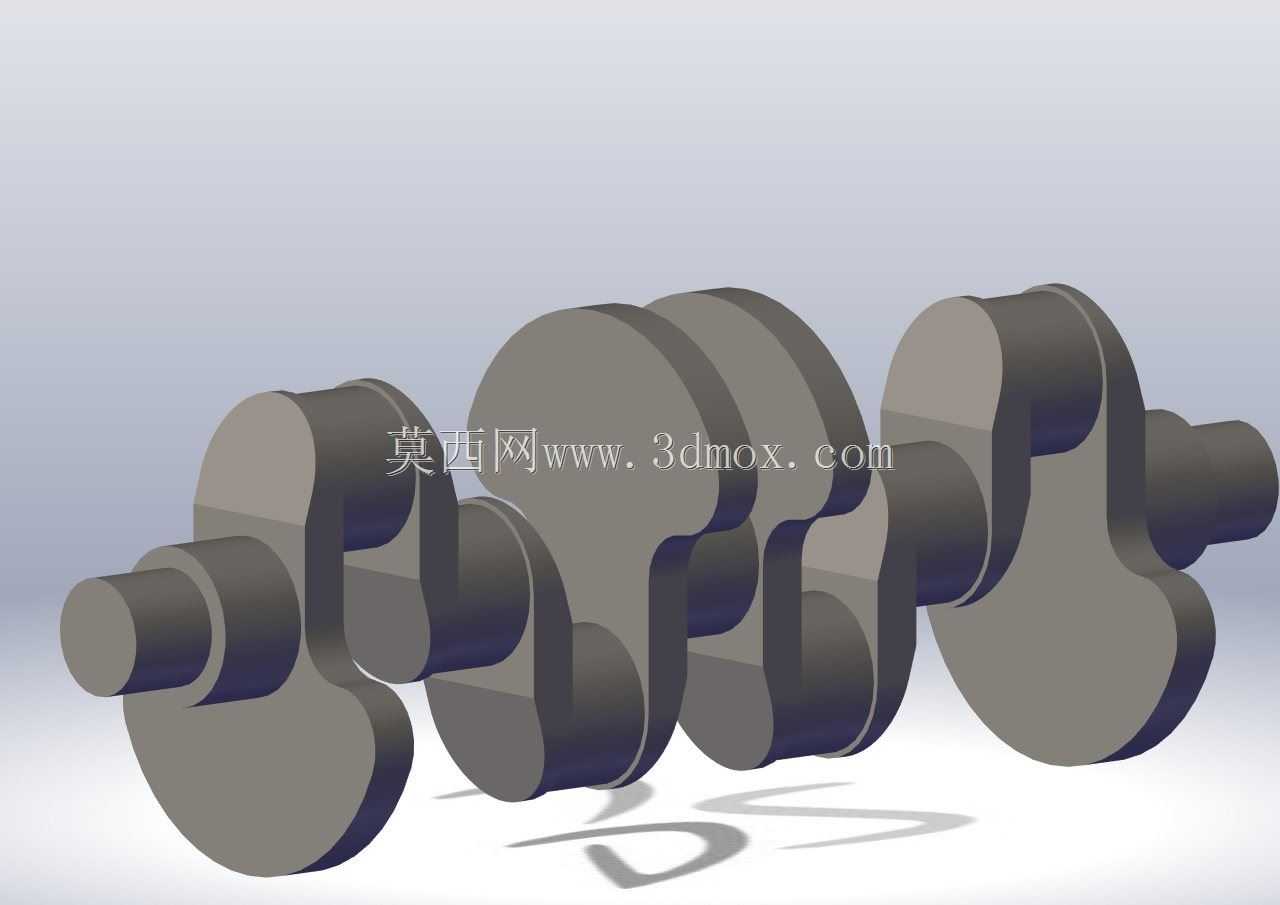

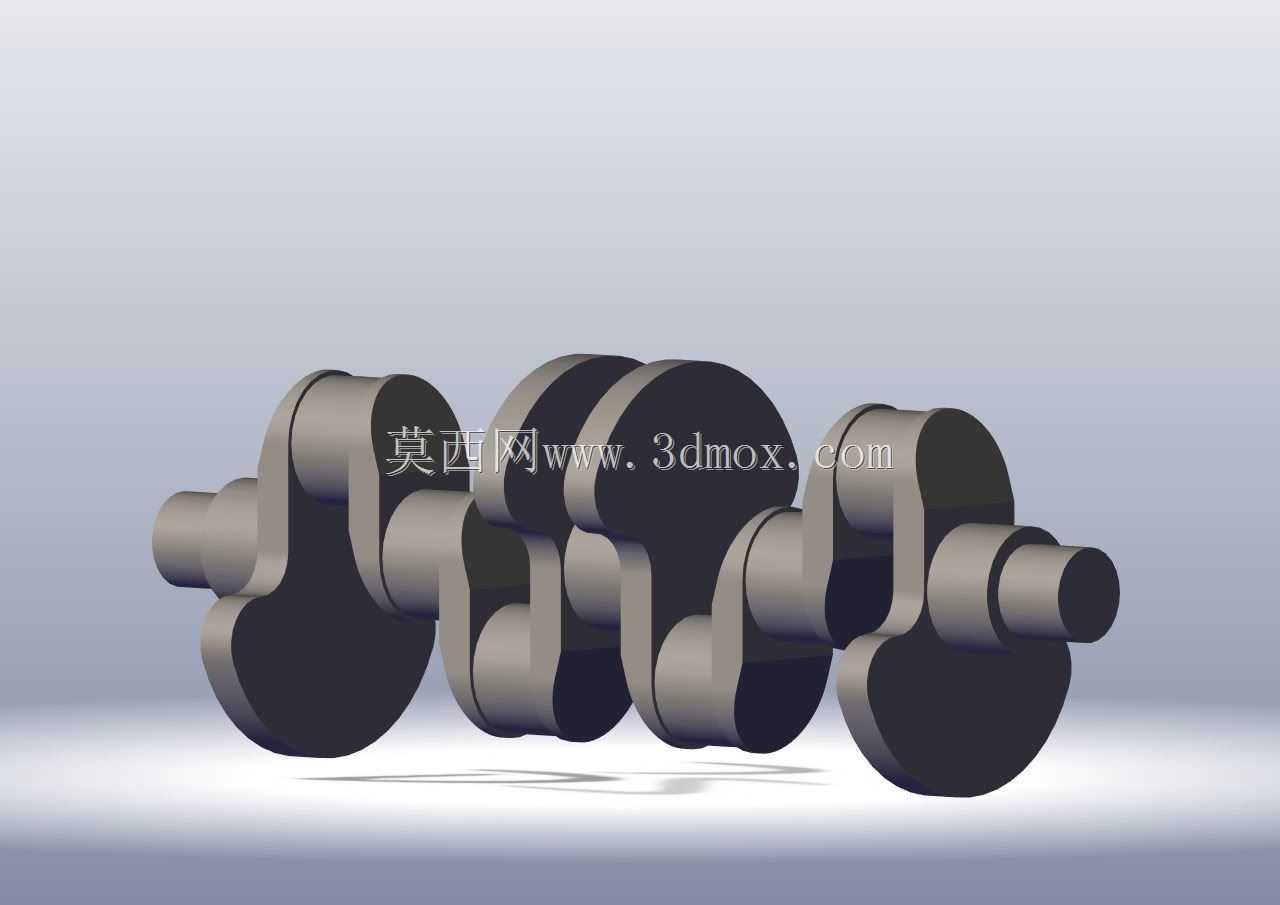

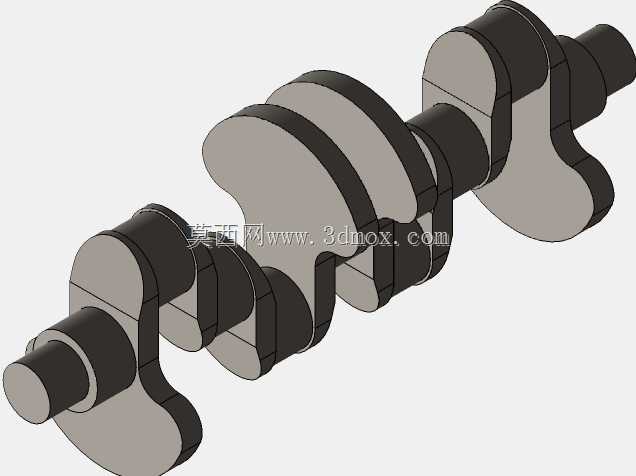

内燃机用多拐曲轴结构设计模型

项目分类:通用机械零部件 发布时间:2021-04-09 ID:133222
  • 内燃机用多拐曲轴结构设计模型
  • 内燃机用多拐曲轴结构设计模型
  • 内燃机用多拐曲轴结构设计模型
  • 内燃机用多拐曲轴结构设计模型
  • 内燃机用多拐曲轴结构设计模型

这款曲轴模型是内燃机动力输出核心部件的结构设计方案,主要适配直列四缸往复式内燃机的动力转换需求,广泛应用于乘用车动力总成、小型工程机械动力单元、农用机械动力系统等场景,承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能,是整套动力系统中承载交变载荷最复杂的关键零件。从功能特性来看,该曲轴采用全支承式结构布局,各曲柄臂之间设置独立主轴颈支撑,能够有效平衡活塞往复运动与连杆摆动产生的一阶、二阶惯性力,降低动力运转过程中的振动幅度,提升整机运转平顺性;主轴颈与连杆轴颈均采用等直径优化设计,既保证了各轴颈位置的润滑通路连通性,也为轴瓦配合预留了均匀的安装间隙,避免运转过程中出现偏磨、烧瓦等故障。设计过程中,工程师重点针对曲柄臂的过渡圆角做了圆弧优化处理,通过大圆角过渡分散轴颈与曲柄臂连接位置的应力集中,匹配交变载荷下的疲劳强度要求,避免长期高负荷运转出现曲柄断裂风险;各连杆轴颈的相位角严格按照直列四缸机的点火间隔角设置,保证各缸做功顺序连贯,扭矩输出波动控制在合理区间。从外形尺寸与安装边界来看,该模型的主轴颈同轴度公差预留了精加工余量,轴向定位端面设置在中间主轴颈两侧,能够适配主流的缸体主轴承座安装孔位,曲轴前端预留了正时齿轮、皮带轮的安装轴段与键槽位置,后端设置了飞轮连接法兰与油封配合轴颈,整体轴向长度与回转半径完全匹配常规1.6-2.0L排量内燃机的缸体安装空间,无需额外调整缸体结构即可完成装配。模型完整还原了曲轴的润滑油道走向,各轴颈表面的油孔位置与倾斜角度均按照实际润滑需求设计,能够保证压力机油从主油道顺利输送到各连杆轴颈位置,为连杆轴瓦与活塞销提供持续润滑冷却,同时曲轴的平衡块结构与曲柄臂一体化设计,在保证平衡配重足够的前提下尽可能缩减了不必要的重量,降低曲轴自身旋转惯量,提升动力响应速度。
