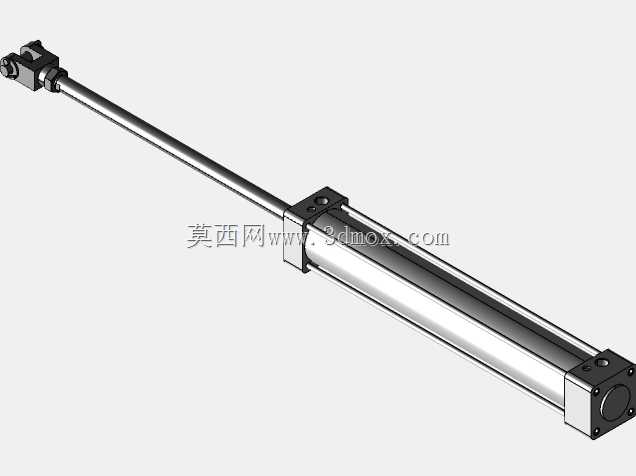

长行程双向铰接标准气缸结构设计

这款长行程气缸是气动传动系统里的核心直线执行部件，在工业自动化生产线、物料搬运工位、大型工装夹具的开合驱动、仓储物流设备的推料机构、包装设备的压合工位都有广泛应用，它依靠压缩空气作为动力源，能够将气源的压力能转化为活塞杆的直线往复运动机械能，相比液压驱动它无需配套复杂的油路循环系统，不会出现油液泄漏污染生产现场的问题，动作响应速度快，后期维护成本低，适合在对洁净度有一定要求的装配、包装、电子加工场景使用。这款气缸采用了标准的方形端盖拉杆式结构设计，缸筒选用硬质阳极氧化铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在极低水平，能够有效降低活塞运动时的摩擦阻力，减少密封圈的磨损量，大幅提升气缸的整体使用寿命。活塞杆选用高碳钢材质做表面镀硬铬处理，硬度高耐磨性能优异，即使在长行程伸出的状态下，也能保持足够的结构刚性，不会出现明显的挠曲变形，保证运动过程的同轴度。杆端设计了双向铰接的安装支架，这种安装形式允许气缸在工作过程中存在小幅度的摆动角度，能够补偿安装过程中出现的位置偏差，避免活塞杆承受额外的径向载荷，防止密封圈偏磨导致的漏气问题。这款气缸的行程为400mm，缸径为63mm，能够在常规0.5-0.8MPa的工作气压下输出稳定的推拉力，完全满足多数中载工位的驱动需求。在设计过程中，两端的缓冲结构做了优化，当活塞运动到行程末端时，缓冲柱塞会提前封闭排气通道，让缸内残留的空气形成气垫缓冲，避免活塞直接撞击端盖产生噪音和结构冲击，让气缸的启停动作更加平稳。气缸的整体安装边界规整，两端的安装孔位符合通用气动元件的安装尺寸标准，能够直接替换同规格的标准气缸，不需要对现有设备的安装结构做额外改造，适配性极强。活塞上搭配了双向耐磨密封圈，同时具备防尘和密封的双重作用，能够阻挡外界的粉尘、碎屑进入缸筒内部，保证缸内运动环境的清洁，即使在多粉尘的加工车间环境中也能稳定工作。
