电动客车主控电池开关结构设计

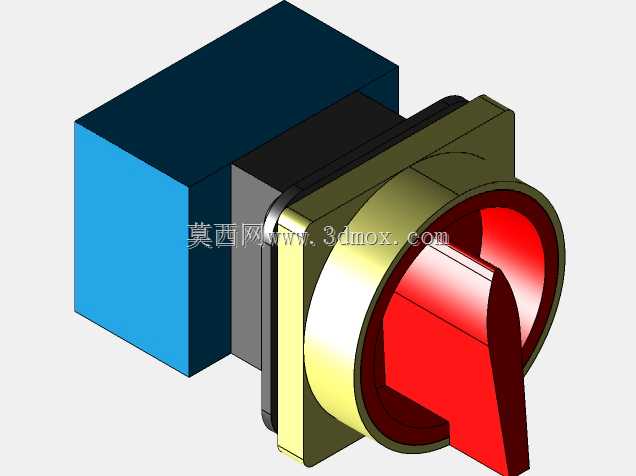

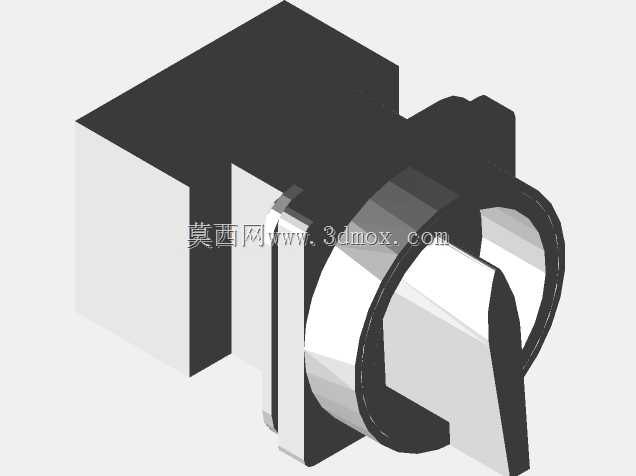

这款电池开关主要应用于电动客车原型车的动力回路主控场景，作为整车高压电源回路的核心通断部件，承担着车辆静置断电、检修隔离、应急断电的核心功能，能够在车辆长期停放时切断动力电池与整车高压负载的连接，避免静态功耗造成的电池亏电，也能在检修作业时形成明显的电路断开点，保障检修人员的操作安全，遇到紧急故障时也可通过手动操作快速切断动力电源，防止故障扩大。从结构设计来看，这款开关采用旋钮式操作结构，操作端的红色拨柄辨识度极高，即便在光线不佳的舱内环境下也能快速识别操作位置，拨柄的操作角度经过适配设计，单手握持即可完成通断切换，操作力矩设置在合理区间，既不会因为车辆行驶振动造成误触发，也不会出现操作卡滞需要过大施力的问题。安装端采用方形法兰安装结构，法兰边缘预留了标准安装孔位，适配电动客车高压舱内的常规安装面板开孔尺寸，安装时从面板正面穿入后通过背部的锁紧结构完成固定，不需要复杂的安装工装，后期维护拆卸也十分便捷。开关的主体接线端采用方块式结构，内部预留了足够的接线空间，能够适配大线径的动力线缆连接，接触部件采用导电性能优异的材质，能够承载电动客车动力回路的大电流通断需求，接触部位的接触压力经过精准调校，长期使用也不会出现接触电阻过大发热的问题。整体结构的防护设计适配车载安装场景，操作端与安装法兰之间设置了密封结构，能够阻挡舱内的灰尘、水汽进入开关内部，适配车辆运行过程中的振动、温湿度变化工况，不会因为车载环境的复杂工况出现卡滞、接触不良的问题。在建模过程中，完整还原了开关的各部件装配关系，安装边界尺寸完全按照实际车载安装空间适配，法兰厚度、主体进深、操作端突出面板的高度都经过尺寸校核，安装后不会与舱内其他线束、部件产生干涉，旋钮转动的行程空间也做了充分预留，操作过程中拨柄不会触碰周边的其他元件。开关的各部件分型、装配间隙都按照实际量产零件的公差要求设置，既保证各活动部件的转动顺畅，也不会出现间隙过大造成的松旷问题，金属部件与绝缘部件的衔接位置做了限位结构设计，长期反复操作也不会出现部件移位、松脱的情况。
