3D打印精度校准测试基准件

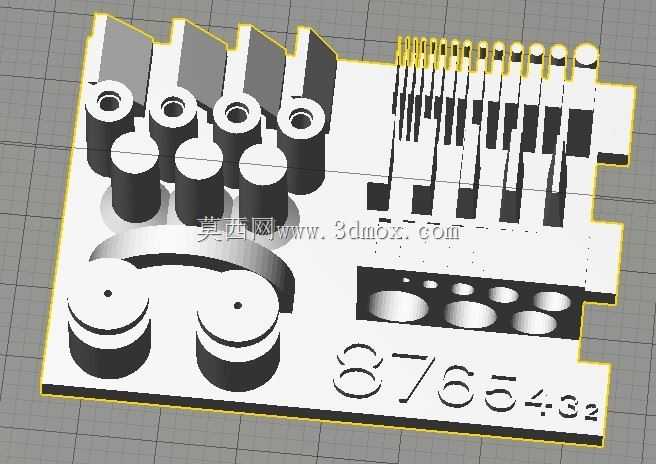

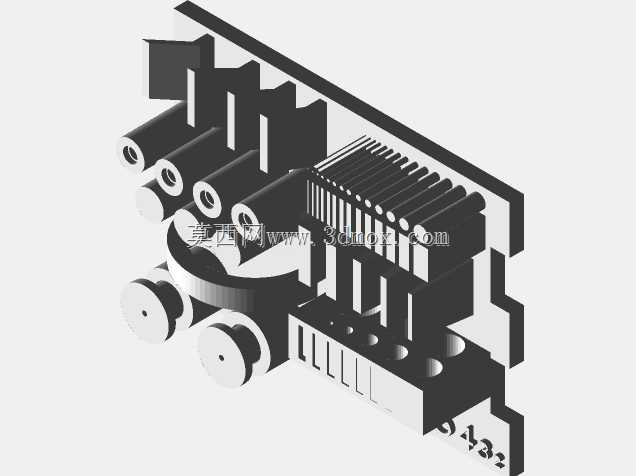

这款测试件是面向熔融沉积、光固化等主流3D打印工艺开发的精度校准基准工装，核心应用场景覆盖桌面级、工业级3D打印机的日常精度校验、新设备装机调试、更换打印耗材后的参数适配、设备长期使用后的精度复现校准环节，是3D打印加工场景中必备的过程验证工装。从功能特性来看，测试件集成了多维度的精度检测结构：左侧区域设置了不同直径规格的圆柱凸台、同轴度检测环柱，可验证打印机Z轴层厚一致性、XY轴联动的圆弧插补精度，同时顶部的螺钉凸台结构可测试小尺寸特征的成型极限，验证设备对螺纹类小结构的打印还原能力；中部区域设置了不同边长的正方形校准块、平行排布的薄壁筋条结构，可检测打印机的直线运动精度、薄壁打印的壁厚均匀性，排查X/Y轴皮带松紧度、步进电机丢步等常见设备问题；右侧区域设置了不同宽度的细缝、不同直径的凹孔阵列，可验证设备的最小成型缝隙、凹孔成型精度，测试耗材回缩参数设置是否合理，排查拉丝、孔洞堵料等工艺问题；底部的数字标识可直观对应不同测试项的尺寸规格，方便测试后快速定位精度偏差对应的设备参数问题。设计思路上采用一体化平板式布局，所有测试特征集成在同一基板上，无需拆分打印，一次成型即可完成全维度精度检测，基板边缘做了加厚处理，避免打印过程中出现翘曲变形影响测试结果，基板底部预留了0.2mm的贴合层，适配大多数打印平台的附着力要求，无需额外添加支撑即可完成打印，降低测试的耗材成本与后处理工作量。外形尺寸上采用适配大多数3D打印机成型仓的矩形规格，整体长宽控制在120mm*80mm范围内，基板厚度3mm，最高凸起结构高度20mm，不会超出常规桌面级3D打印机的成型边界，安装时直接放置在打印平台中心即可，无需额外固定工装，打印完成后可直接通过目视、卡尺测量等方式快速判断设备精度状态，也可作为设备验收时的标准测试样件，统一不同设备的精度判定标准，帮助操作人员快速调整打印温度、打印速度、挤出量、回缩距离等核心参数，提升3D打印成品的尺寸合格率。
