助行器大管径双面挂物卡扣挂钩

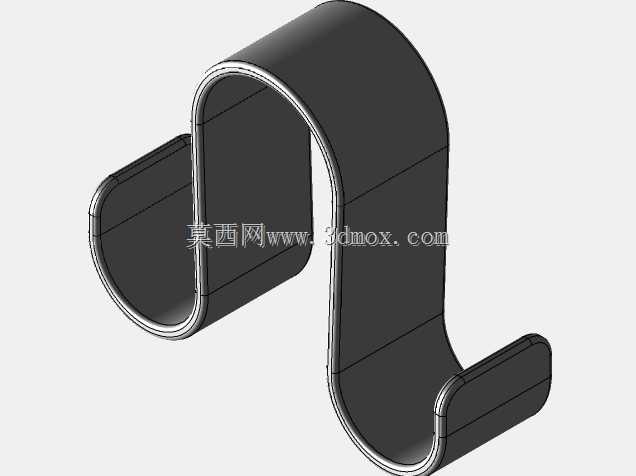

　　这款双面挂钩主要面向康复辅具、移动助行设备及日常推车类产品的外挂承载需求，结构上采用连续弯折的弹性钣金形态，依靠材料自身的回弹力卡在圆管上，不需要额外钻孔、螺栓或绑带，安装和拆卸都比较方便。实际使用中，Walker、Rollator 这类助行器车架常采用直径较大的圆管，普通小开口挂钩容易出现夹持不稳、旋转滑脱或局部应力集中的问题。该件将适配管径边界设定在 35mm 以上，开口弧度与管面接触区域做了加宽处理，使卡入后能够形成较稳定的包覆角度。挂钩一侧用于抱住车架主管，另一侧向下延伸形成承托钩体，购物袋、手提袋、轻便护理用品可以直接挂在钩端，使用者在推行过程中不必长时间手持物品。

　　从受力路径看，载荷并不是集中在某一个尖角位置。袋物重量先作用于下端钩部，再通过竖向弯臂传递到上方抱管段，最后由两侧弧形接触面分担到圆管上。钣金件在连续折弯后形成类似 S 形的空间轮廓，既提供了夹持所需的预紧力，也让钩部在受载时具有微量弹性变形空间。这样的设计可以避免硬塑料挂钩在突加载荷下脆裂，也能减少金属件因反复拆装而产生的永久变形。钩端保留了小幅上翘边，挂袋提手在车辆启停、转向或经过门槛颠簸时不易直接滑出。

　　建模时需要重点控制几个区域：第一是上抱弧的内径与目标管径之间的配合关系，弧面不能完全按理论圆管死贴合，应保留适当弹性过盈，使装配后卡爪能产生夹紧力；第二是折弯圆角，钣金外缘和内缘均需设置合理半径，过小圆角会在冲压或激光切割后折弯处造成应力集中，过大圆角又会削弱挂钩的定位感；第三是钩口导入边，端部应做出便于提手滑入的导向形态，同时避免锐边划伤袋带或用户手部；第四是双侧接触面的宽度，接触带越宽，圆管表面的局部压痕越轻，挂钩在受侧向力时也更不容易翻转。

　　该结构并不追求复杂机构，而是利用单件板料完成夹持、悬挂和限位三项功能。料厚选择需要结合材料硬度、管径和目标载荷综合评估：料太薄，挂重后开口容易被撑开，挂钩会沿管面转动；料太厚，徒手安装困难，且对管材表面涂层不友好。实际开发中可通过调整展开料宽、折弯角度和弧段包角来平衡装拆力与保持力。若用于喷涂钢管，接触面可适当钝化；若用于铝合金薄壁管，则应控制夹持力，避免圆管被压出明显凹痕。

　　应用场景并不局限于康复助行器。婴儿车、轮椅、购物推车、移动输液架或带有圆管框架的护理设备，只要主管直径落在适配范围内，都可以借用这种挂装思路。它适合承载低频、轻中度载荷，如布袋、伞具、小型购物包和随身护理物件；不适合悬挂过重、重心过高或贵重易碎物品，因为车辆倾斜时挂钩仍可能随外力产生轻微转动。布置位置应避开折叠铰链、刹车手柄、轮轴调节机构和使用者腿部活动区域，钩体向下后还要保证袋物不会摩擦前轮或干扰刹车线。

　　三维结构处理上，应优先按钣金件思路建立折弯实体，保证轮廓连续、壁厚均匀，并在展开方向上预留工艺余量。弧形抱管段与下方挂钩段之间的过渡区是刚度关键，不宜突然收窄；侧面轮廓可采用等宽板带，以降低落料和折弯难度。若后期需要批量生产，可在接触面增加浅压筋来提高防滑能力，或在钩端套入软性保护套降低噪声和磨损。整体方案以简单、可靠、易装拆为核心，适合作为助行器和推车类设备的辅助承载五金件进行结构参考。
