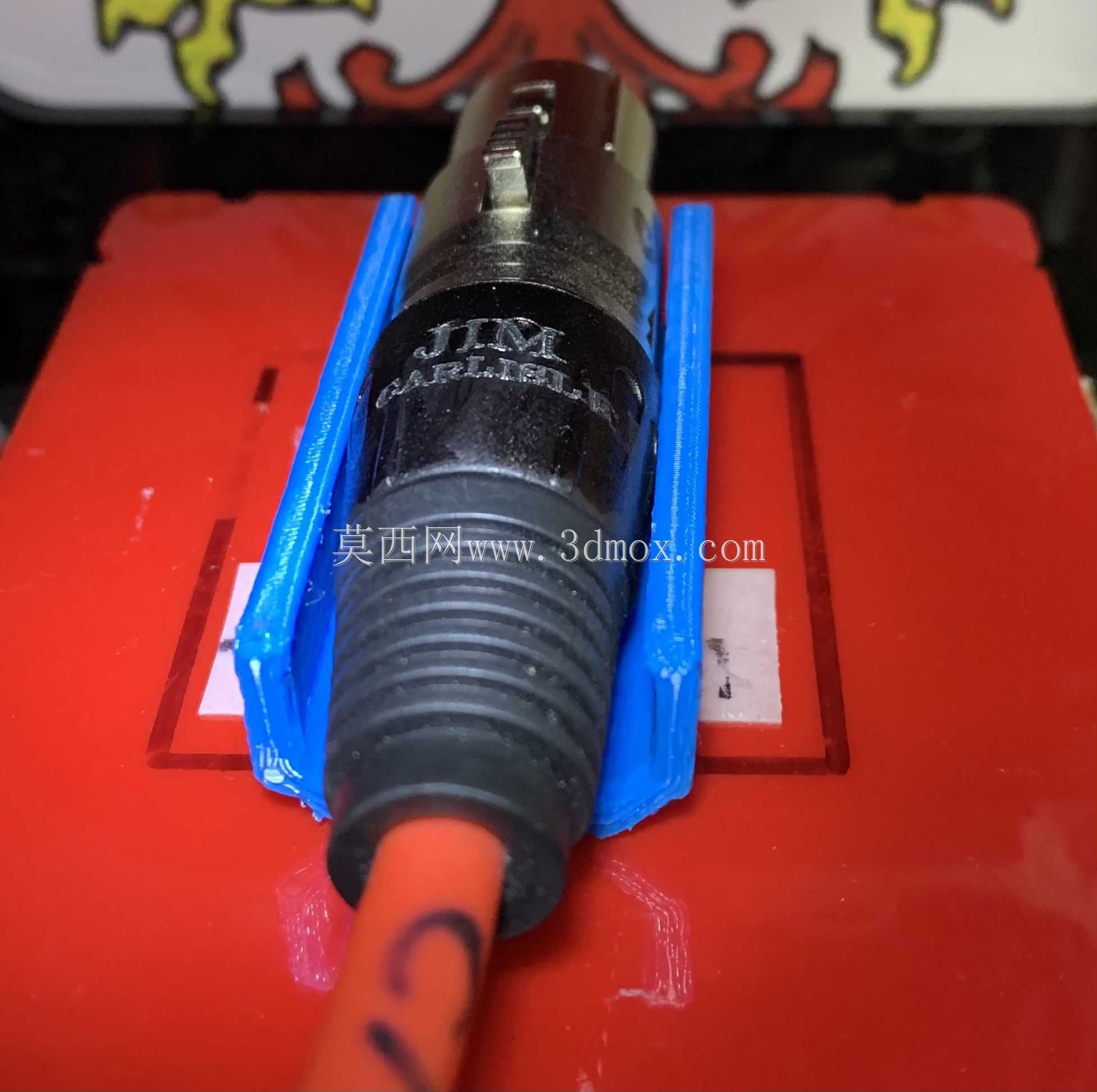

卡侬线缆激光蚀刻固定C形夹具

在音视频线缆加工、工业标识蚀刻的生产场景中，线缆类圆形工件的固定一直是影响激光蚀刻精度的核心痛点，尤其是直径区间在19-20mm的卡侬音频线缆，这类线缆外层多为带防滑纹理的橡胶护套，常规平口夹具夹持时容易出现夹伤护套、工件转动偏移、蚀刻区域对位不准的问题，直接影响线缆标识的清晰度与位置一致性，无法满足批量加工的生产要求。这款C形夹持夹具正是针对这一场景开发的专用定位工装，核心用途是在激光蚀刻作业时稳定固定卡侬电缆及同直径规格的圆形零件，为激光蚀刻工序提供可靠的装夹支撑，避免加工过程中工件移位导致的标识模糊、位置偏差、蚀刻深度不均等不良问题。从功能特性来看，夹具采用开口C形的夹持结构，开口尺寸精准匹配19-20mm直径的圆形工件，夹持时依靠C形臂的弹性形变提供均匀的环抱夹紧力，既能够保证工件在蚀刻过程中不会发生轴向转动与径向窜动，又不会因为夹持力过大夹伤线缆外层的橡胶护套，也不会对卡侬接头的金属外壳造成压痕损伤，适配激光蚀刻作业无接触加工的装夹需求。在设计思路上，这款夹具摒弃了传统夹具需要螺栓锁紧、多部件配合的复杂结构，采用一体化的C形立板设计，将夹持受力结构集中在端部的C形建立板上，通过结构力学优化C形臂的厚度与弧度，在保证夹持力足够的前提下最大化提升立板的结构强度，长期反复使用也不会出现夹持臂形变、开口扩张导致的夹持力下降问题，同时一体化结构无需额外组装，放置在激光加工台面上即可直接使用，无需复杂的安装调试步骤，能够快速适配不同批次的同规格工件装夹需求。从安装边界与外形尺寸来看，夹具整体为扁平块状结构，底部为平整的安装基面，可以直接平稳放置在激光蚀刻机的工作台面上，也可以根据加工需求通过双面胶、压块等方式简单固定在工作台的指定位置，不会占用过多的工作台加工空间，C形夹持开口的中心高度经过精准测算，刚好匹配常规激光蚀刻机的对焦高度区间，装夹工件后无需反复调整激光头焦距，能够有效缩短单件加工的辅助准备时间，提升批量蚀刻加工的整体效率。除了卡侬音频线缆的蚀刻固定外，这款夹具也可以兼容同直径区间的其他圆形零件，比如同规格的工业线缆、圆形塑料接头、小型圆管类零件的激光打标、蚀刻作业，具备不错的场景适配性，能够帮助一线加工人员解决圆形小件装夹对位难的实际问题。
