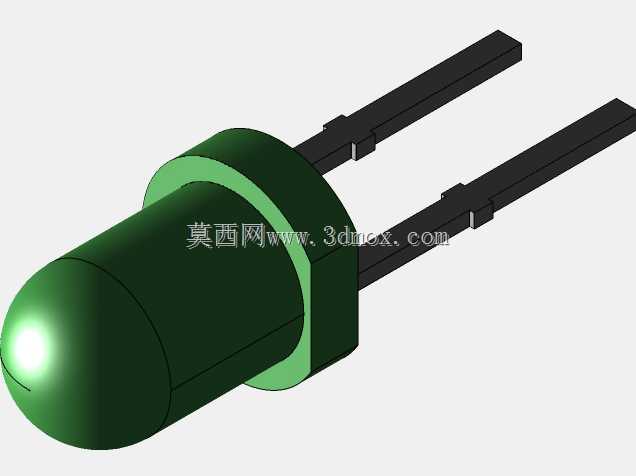

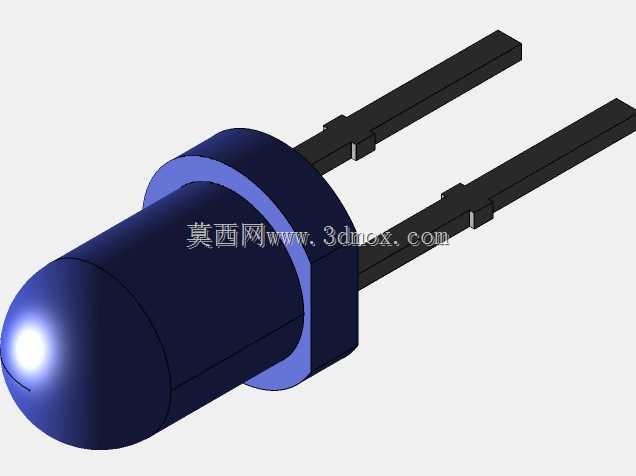

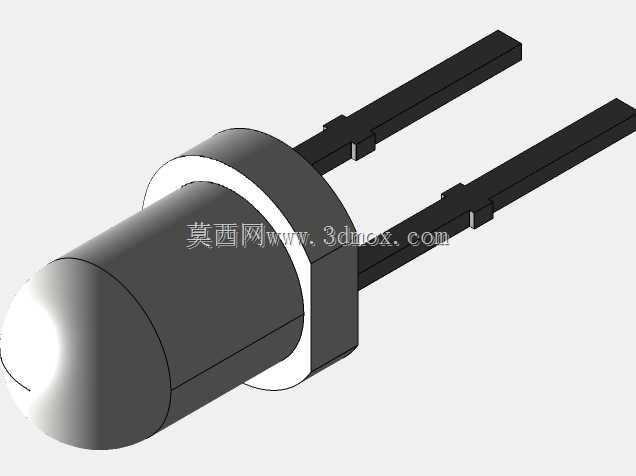

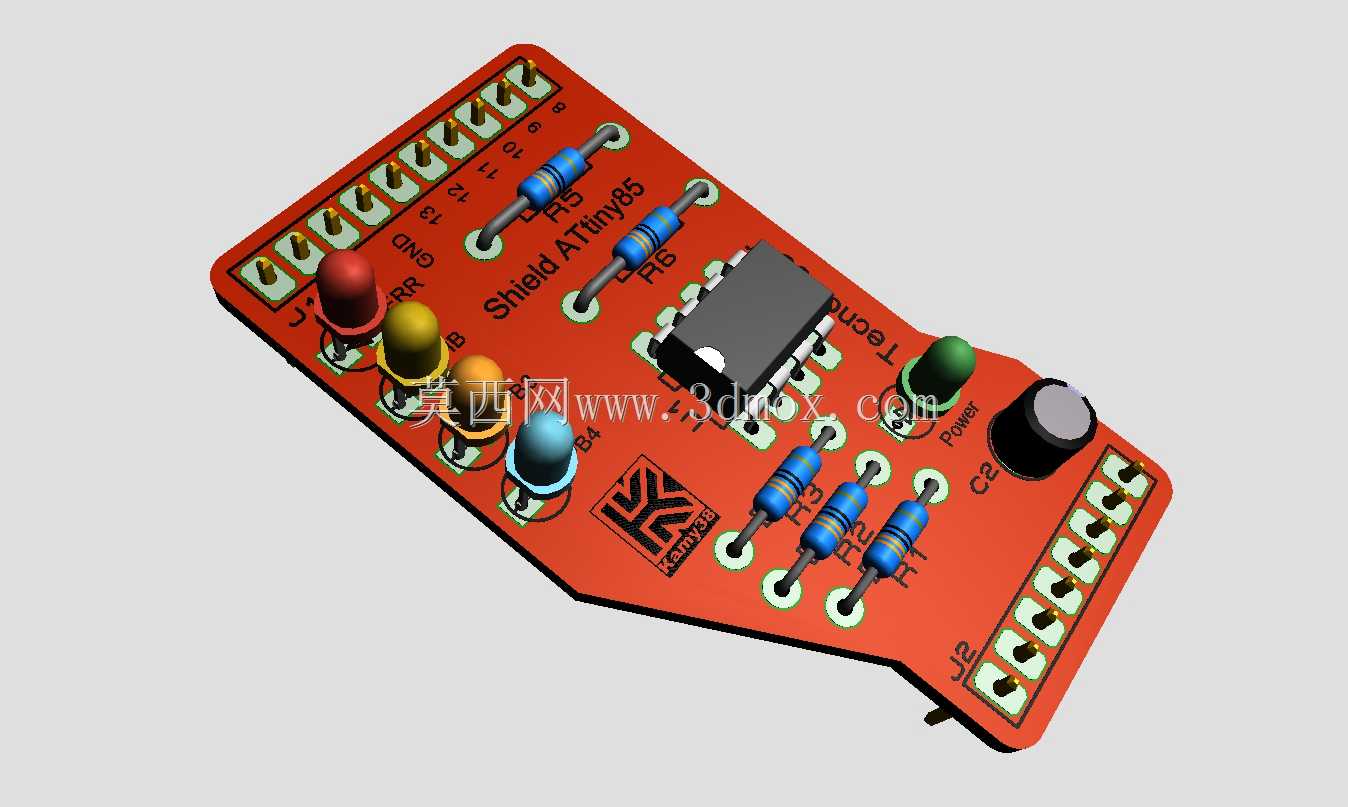

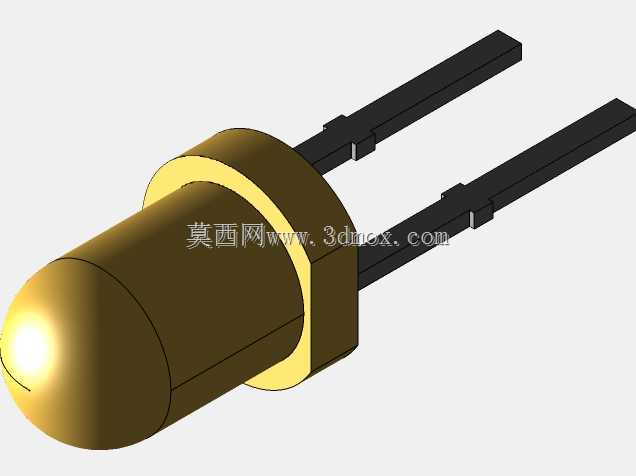

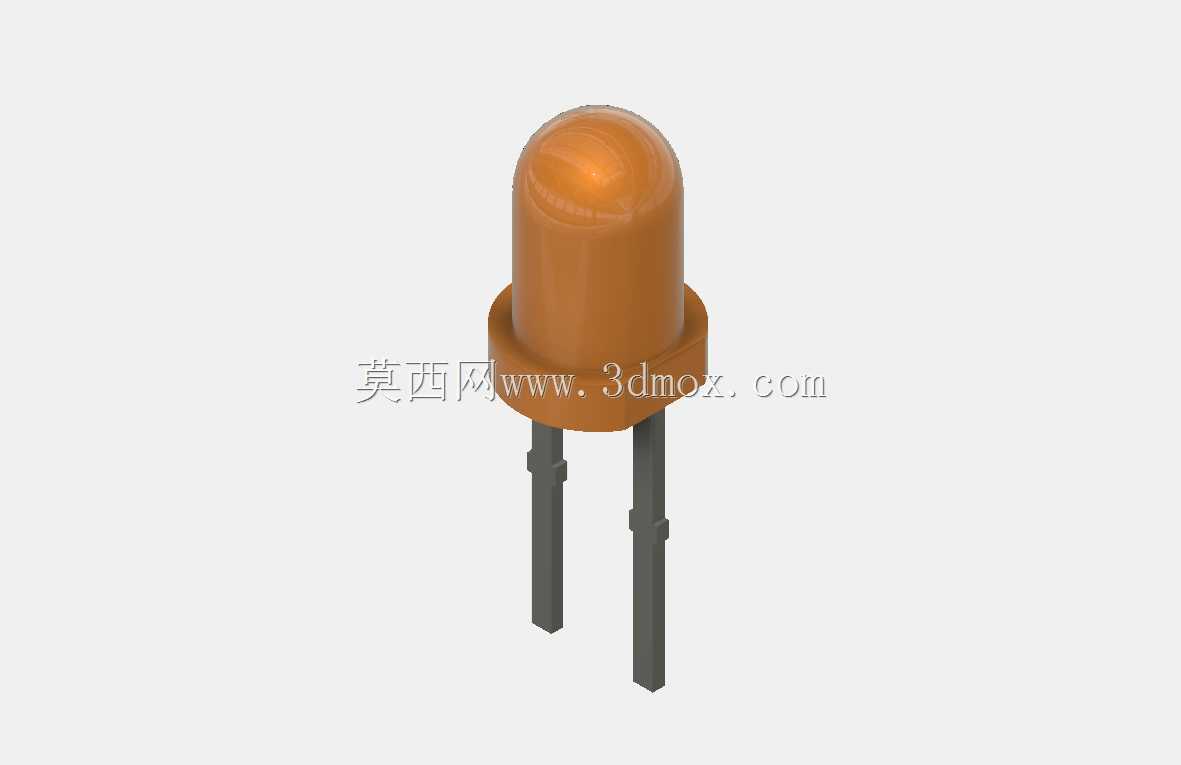

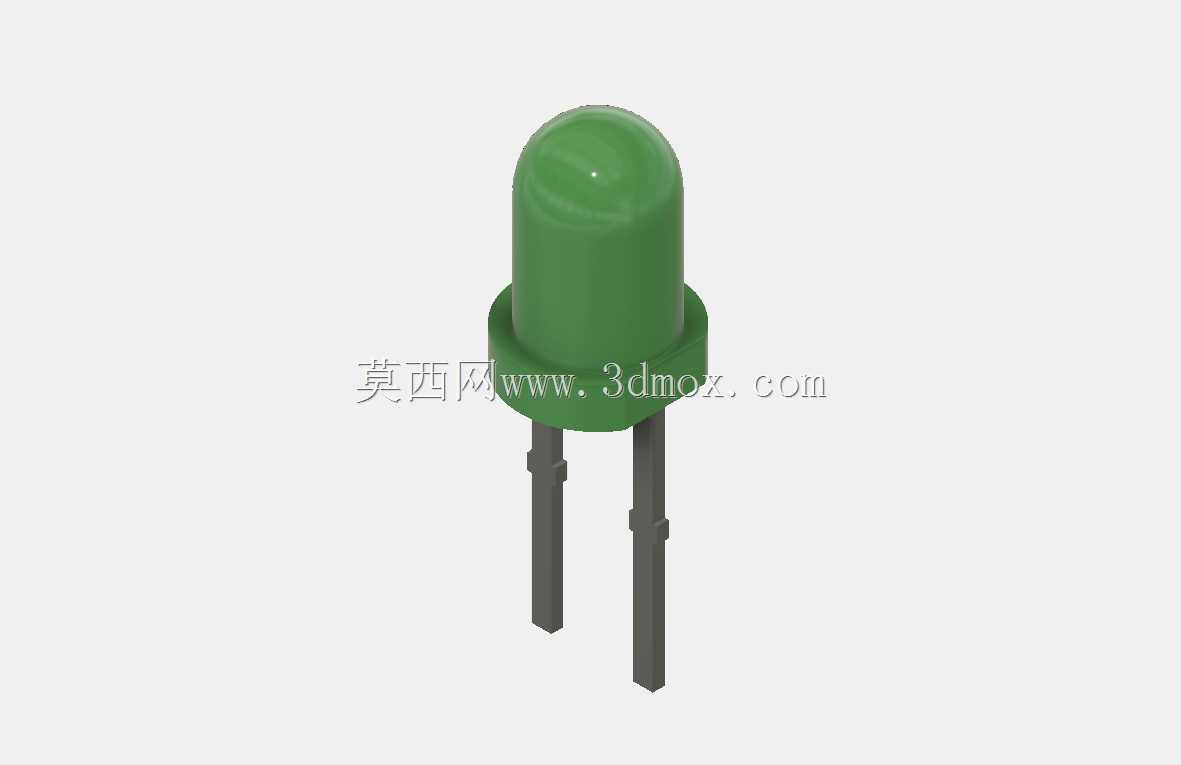

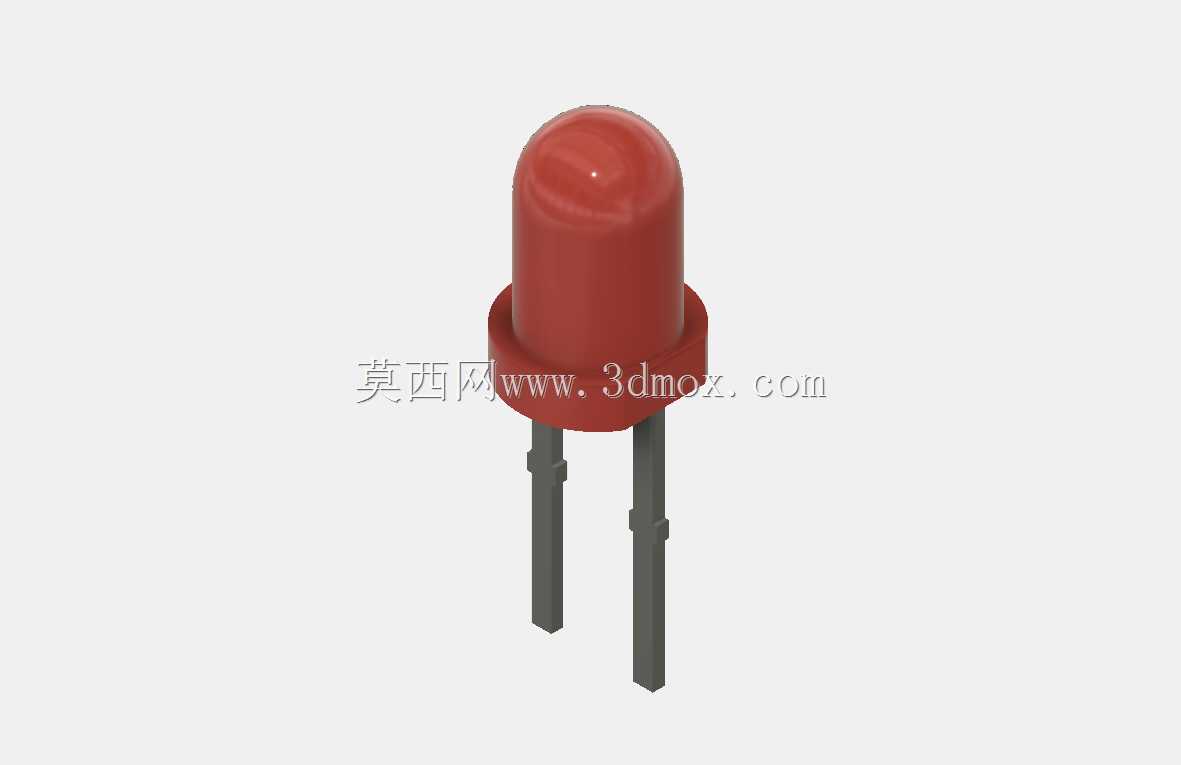

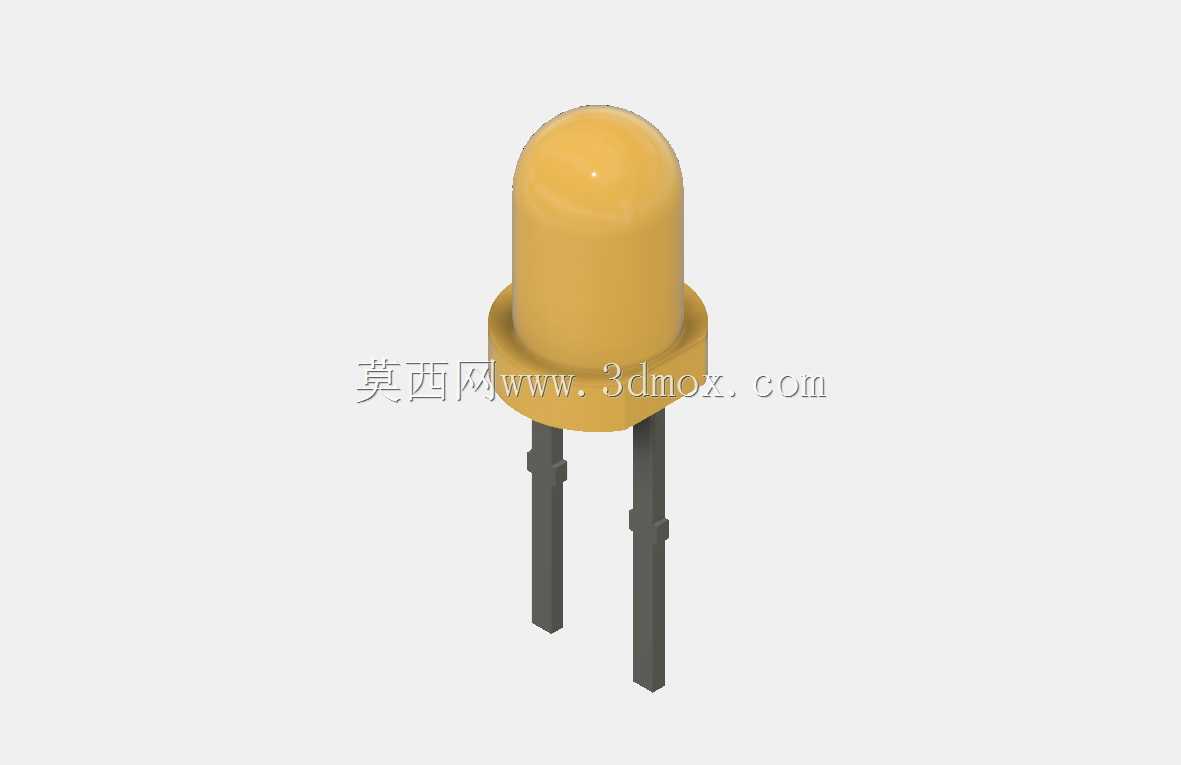

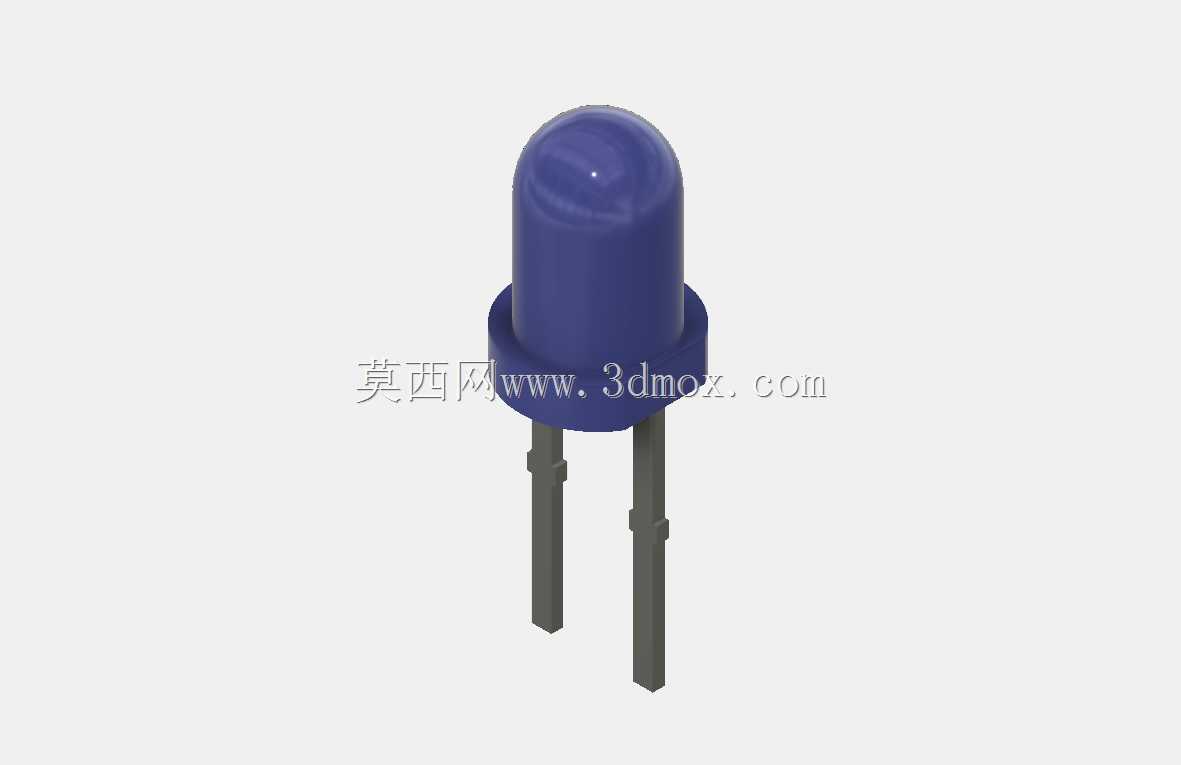

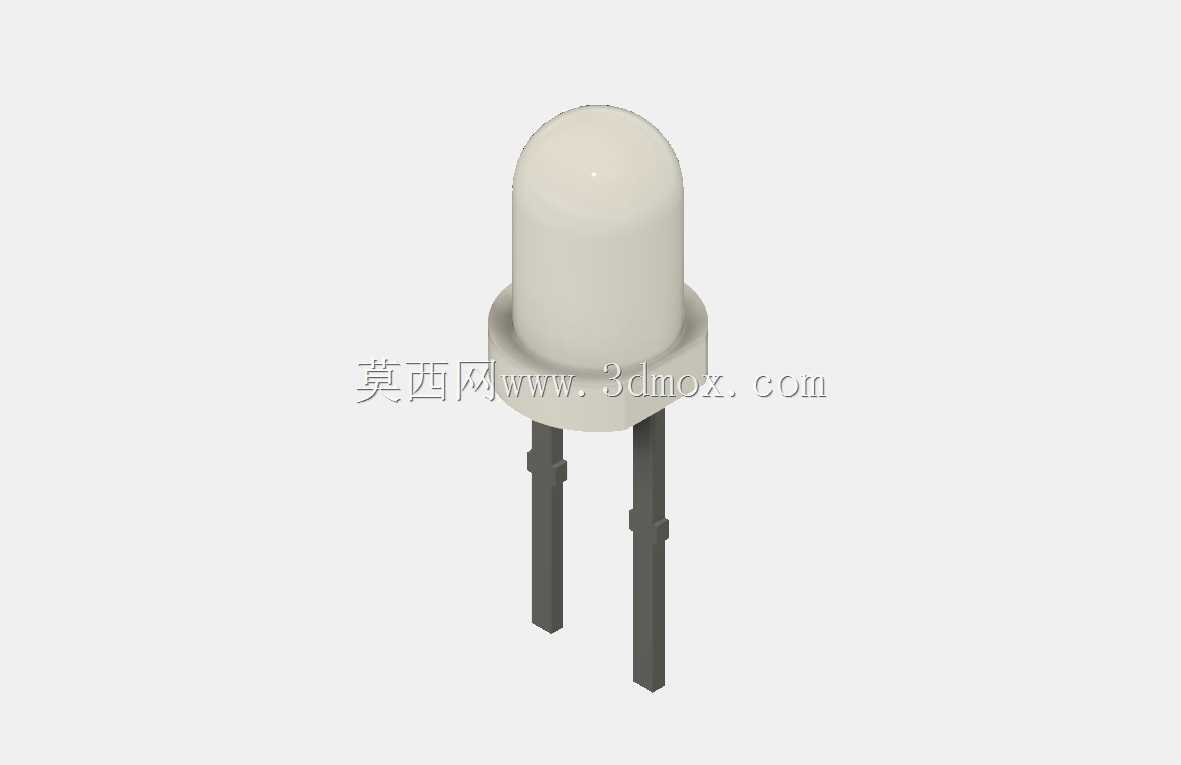

适配1.6mm板厚PCB的3mm直插LED安装结构

这款适配1.6mm板厚PCB的3mm直插LED安装结构，是面向电子硬件开发、小批量控制板生产场景设计的标准化安装组件，广泛应用于小型工控扩展板、开源硬件开发板、桌面级设备状态指示模块、教学实验电路板等产品的指示灯装配环节，解决了常规直插LED在薄PCB上安装易歪斜、引脚受力易脱焊、多色灯排布间距不统一的常见问题。在实际设备运行场景中，这类安装结构能够为不同颜色的状态指示灯提供稳定的固定支撑，让设备的电源状态、信号通断、故障告警、运行档位等信息可以通过不同色光直观传递给操作人员，避免因指示灯松动移位导致的指示角度偏移、光线发散不均等问题，提升设备人机交互环节的可靠性。从功能特性来看，该结构针对3mm直径的常规圆头直插LED做了精准的限位设计，灯体插入后不会出现径向晃动，同时预留了合理的引脚穿接间隙，适配常规0.8mm直径的LED引脚，安装时无需额外扩孔即可顺利插装，焊接过程中灯体不会因为焊锡流动的应力出现偏移，能够保证所有指示灯的出光面处于同一高度，多色灯排布时视觉整齐度更好。设计思路上，该结构充分考虑了1.6mm厚度常规FR-4 PCB的安装边界，安装座的卡接深度刚好匹配板厚，不会出现凸起过高占用板上空间、或是卡接过浅固定不稳的问题，整体结构围绕PCB板上的元件排布做了空间优化，不会和周边的电阻、芯片、电容等贴片或直插元件产生空间干涉，在保证固定强度的前提下尽可能压缩了结构占用的板面面积，适配高密度排布的小型电路板设计需求。外形尺寸与安装边界方面，单个LED安装位的径向尺寸略大于3mm灯体直径，预留了微小的装配公差，安装座底部和PCB表面贴合紧密，焊接后能够分散引脚处的受力，即使设备受到轻微振动、或是外部触碰灯头，也不会将外力直接传递到焊盘位置，有效降低焊盘脱落、引脚脱焊的失效风险。多色灯位的排布间距符合常规电子元件的安全间距要求，不同灯位之间不会出现光线串扰的问题，能够保证每个指示灯的光信号清晰可辨，满足各类小型电子控制板的指示灯装配需求。
