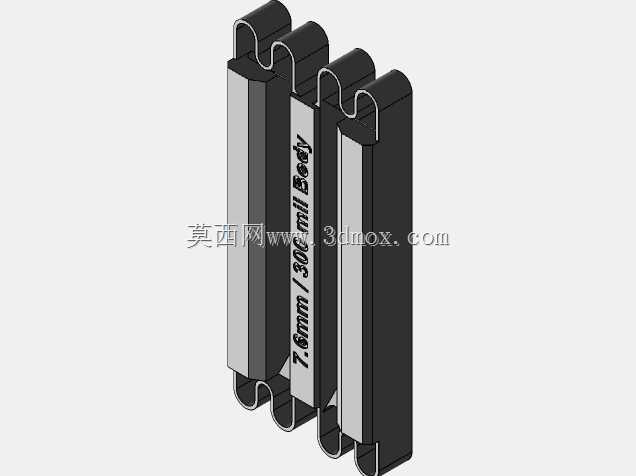

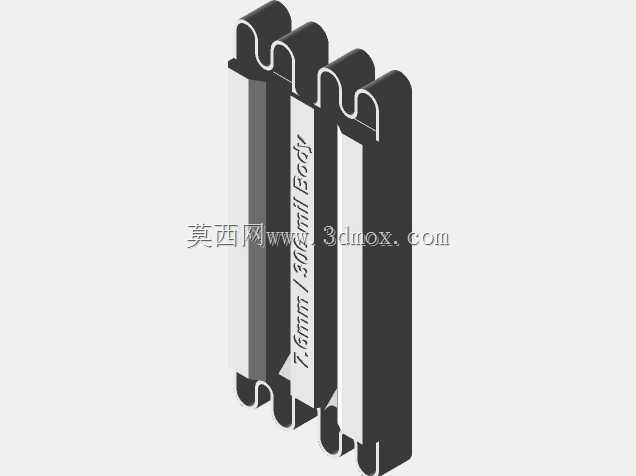

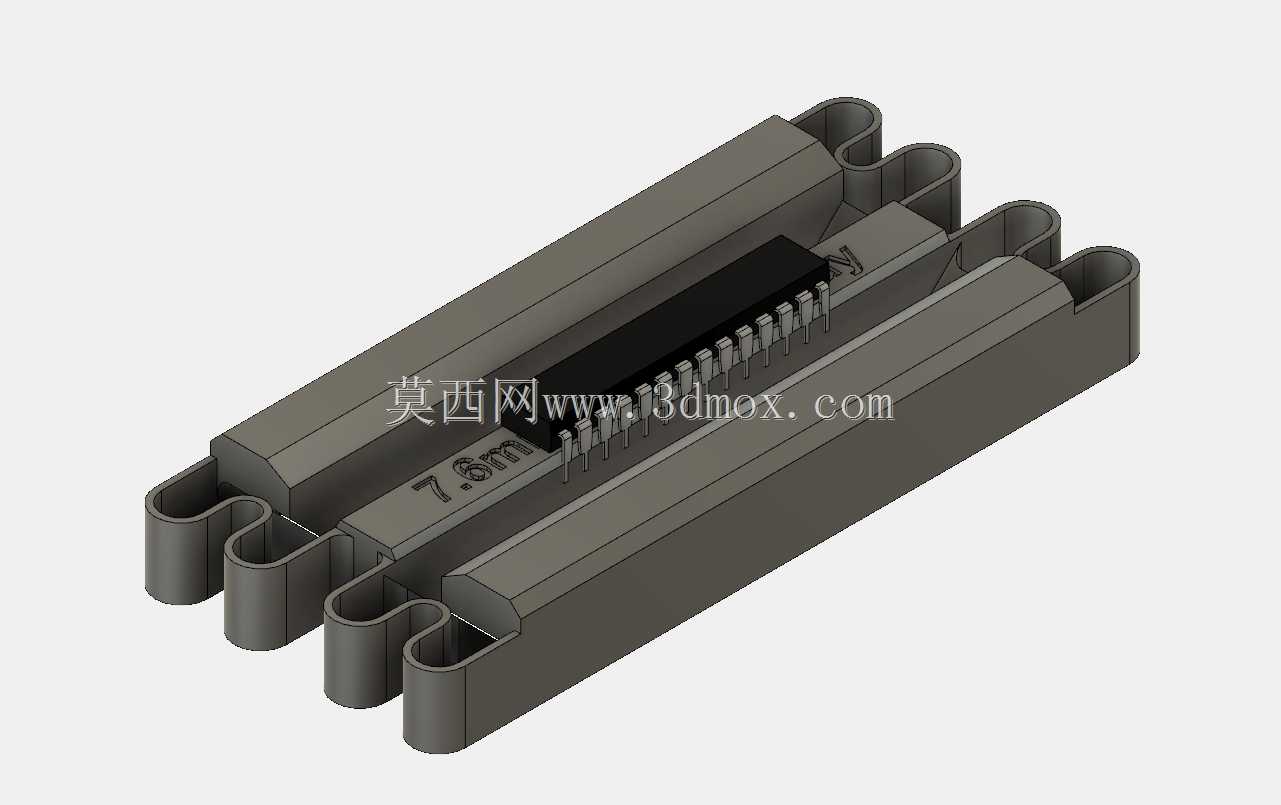

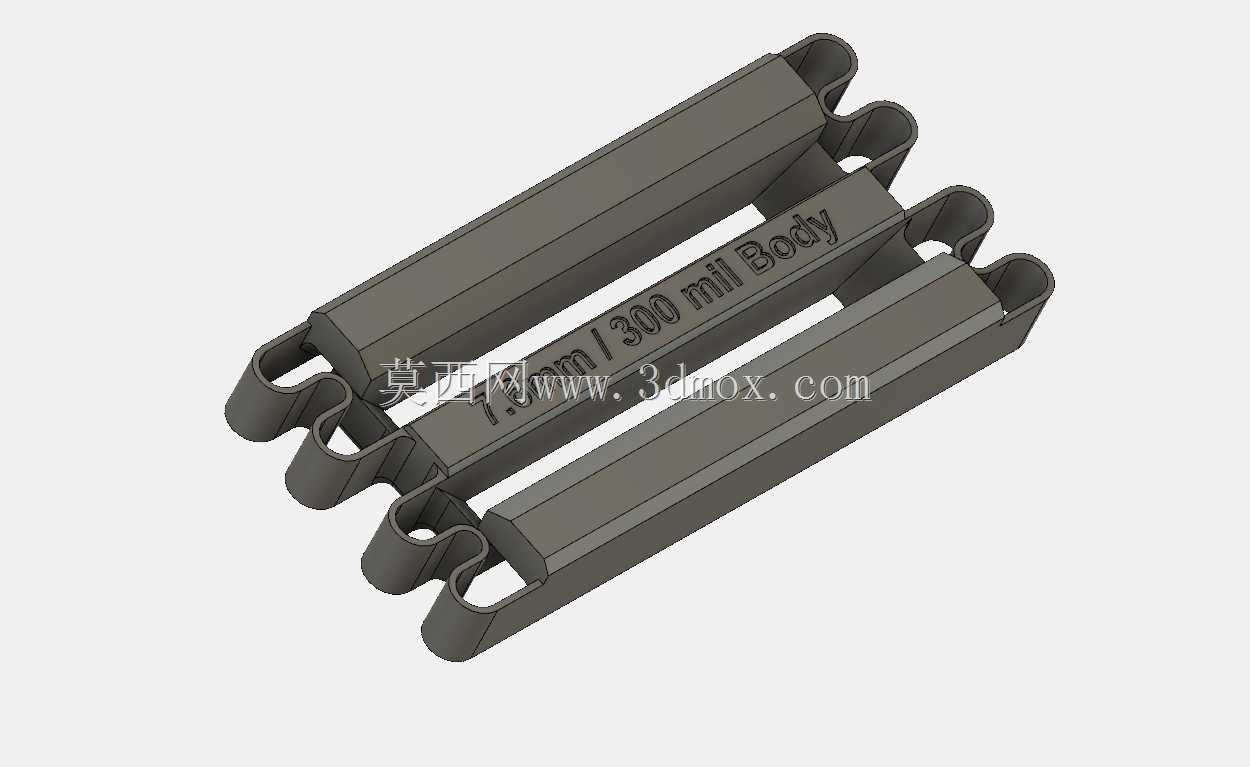

在电子制造产线插件工序、电子实验室样机调试、废旧电路板元器件拆解回收等场景中,双列直插封装芯片的引脚变形问题一直是影响作业效率与成品良率的常见痛点:运输过程中的挤压、手工插拔操作的受力不当、拆焊过程中的外力磕碰,都可能导致DIP芯片的两列引脚出现外张、内扣、弯折错位等形变,这类形变会直接造成芯片无法顺利插入标准间距的IC插座或PCB焊盘孔位,强行插装还可能出现引脚折断、焊盘虚接、相邻引脚短路等问题,轻则浪费元器件,重则导致整块电路板功能失效。这款引脚矫直工具正是针对这类痛点开发的专用作业工装,专门适配引脚间距300mil即7.6mm的标准SPDIP封装双列直插芯片,能够快速完成变形引脚的规整校正,让芯片引脚恢复标准平行度与间距,满足插装要求。从功能设计来看,工具采用多槽位并行校正结构,本体设置有对应不同引脚排数的定位卡槽,使用时只需将待校正的DIP芯片对准卡槽位置平稳推入,卡槽内壁的导向面就会顺着引脚的延伸方向逐步施力,将外张、歪斜的引脚挤压校正到标准间距位置,整个过程无需反复调整施力角度,单次操作即可完成整排引脚的矫直作业,相比传统用尖嘴钳逐根校正引脚的方式,不仅作业效率提升数倍,还能避免逐根调整带来的引脚受力不均、局部弯折断裂的问题,同时也不会刮伤引脚表面的镀锡层,保障后续焊接的可靠性。设计思路上,这款工具充分考虑了手工操作的使用习惯,整体采用长条式对称结构,握持边缘做了圆弧过渡处理,长时间手持作业也不会出现硌手的问题;卡槽的导向入口做了扩口式倒角设计,即使引脚存在较大幅度的变形,也能顺利滑入校正槽内,无需提前手动预掰引脚,降低了操作门槛;槽体内壁的尺寸严格按照标准DIP芯片的引脚间距、引脚厚度设计公差,校正后的引脚间距误差控制在插装允许范围内,不会出现过校正导致引脚内弯的问题。外形尺寸与安装边界方面,工具整体为长条状实心结构,长度适配常规8脚到28脚范围内的7.6mm间距DIP芯片的校正需求,宽度与厚度符合单手握持的尺寸范围,无需额外安装固定,可直接手持使用,也可放置在工作台面作为固定校正工位使用,占用台面积极小,适合在流水线工位、维修工作台、实验室操作台等各类场景下灵活摆放使用,不会和周边的电烙铁、镊子、焊锡丝等作业工具产生空间干涉。
- 上一篇:卡侬线缆激光蚀刻固定C形夹具
- 下一篇:15mm规格DIP芯片引脚矫直工装
- 全部评论(0)
- 模板大小 3.42 MB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,STEP / IGES,STL,STEP / IGES,Rendering
- 软件分类 工装
