15mm规格DIP芯片引脚矫直工装

在电子装联、元器件返修、手工焊接以及小批量电子试制的作业场景中，双列直插封装也就是DIP芯片的引脚变形问题一直是影响作业效率与焊接良率的常见痛点。这类芯片在运输、存储、手工拿取的过程中，两侧平行排布的金属引脚很容易受外力出现弯折、外张、错位的情况，若直接将引脚变形的芯片插入PCB对应的安装孔位，很容易出现引脚折损、孔位对位偏差、虚焊甚至桥接短路的问题，轻则浪费元器件，重则导致整块电路板调试失效。这款针对15mm也就是600mil脚距宽度设计的DIP IC引脚矫直工具，正是为解决这一作业痛点开发的专用手动工装。

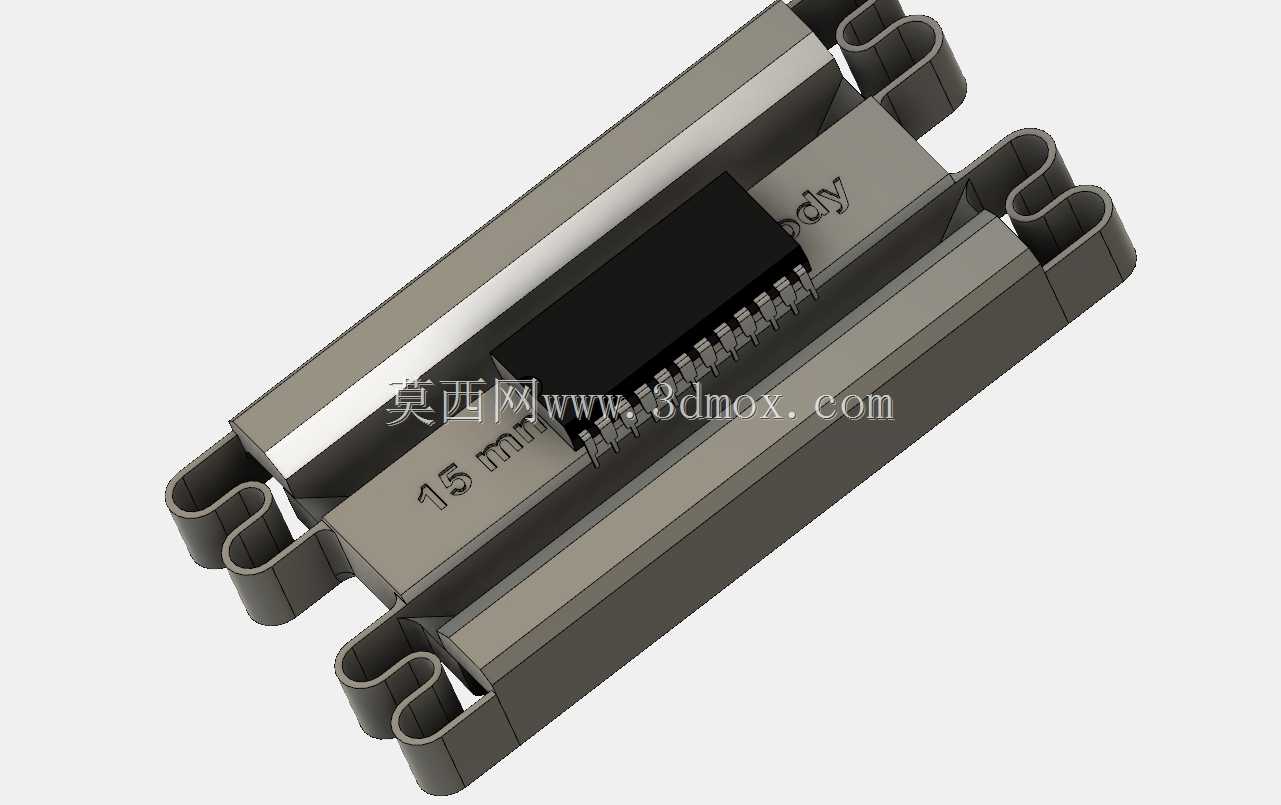

从功能特性来看，该工装采用双侧对称的导向滑槽与限位成型结构，使用时只需将待处理的DIP芯片顺着滑槽推入工装的成型腔，借助工装两侧预设的标准间距限位面，就能一次性将芯片两侧所有外张、歪斜的引脚校正到标准平行间距，同时修正引脚的弯折角度，让所有引脚保持齐平、垂直于芯片本体的标准状态，无需作业人员逐根用镊子调整引脚，单颗芯片的矫直作业仅需数秒即可完成，相比手工整脚的作业方式效率提升十分明显，同时也能避免手工调整时用力不当导致的引脚根部断裂、镀层脱落损伤问题。

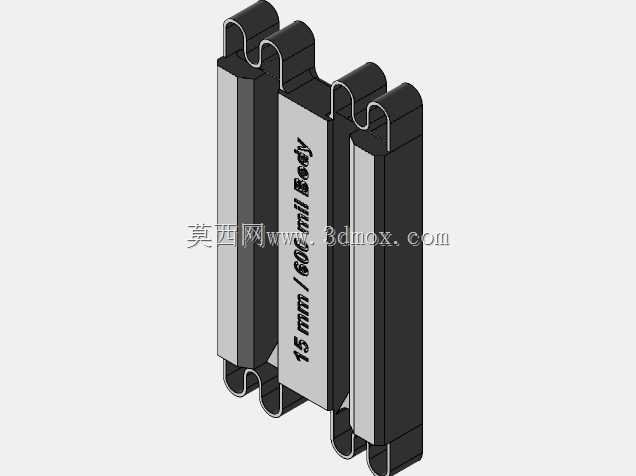

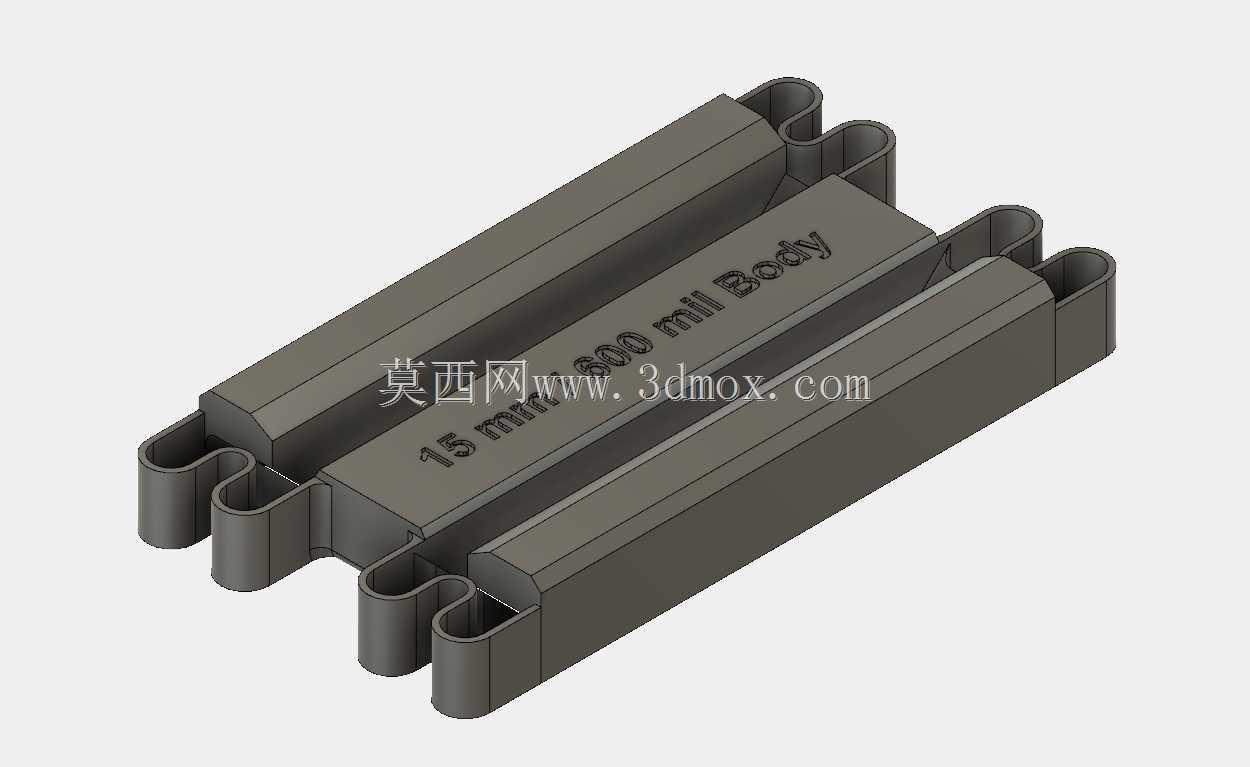

在设计思路上，这款工装充分考虑了手动作业的操作便利性，整体采用长条形对称结构，两端设置有波浪形的防滑握持结构，作业时单手握持即可完成操作，无需额外固定；成型滑槽的深度与宽度严格匹配15mm脚宽DIP芯片的本体尺寸，既保证芯片推入时的顺畅度，又能通过精准的限位尺寸控制引脚校正后的形位公差，确保矫直后的引脚可以顺畅插入标准2.54mm间距的DIP安装孔位。工装的成型接触面做了顺滑过渡处理，不会刮伤芯片引脚的镀锡层，避免引脚氧化影响后续焊接可靠性。

从外形尺寸与安装边界来看，该工装整体为紧凑型手动工具设计，长度适配常规DIP芯片的最长本体规格，宽度仅略大于15mm的芯片脚宽，整体厚度较薄，不需要额外的安装固定台面，可直接放置在工作台面使用，也可收纳在常规工具盒内，不会占用过多作业空间，适配电子维修台、试制生产线、个人焊接工作台等多种作业场景的空间条件，无论是小批量生产的产线补焊工位，还是电子爱好者的个人工作台，都能快速投入使用。
