熟铁T型皮带铰链结构设计

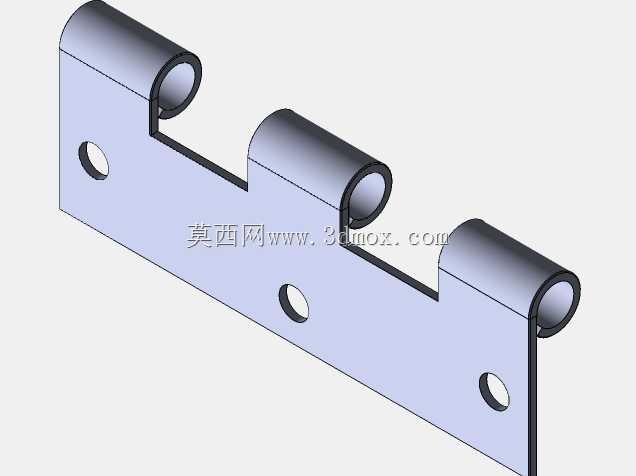

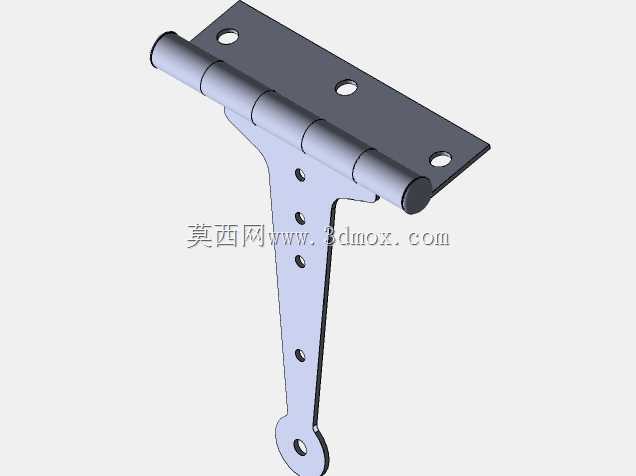

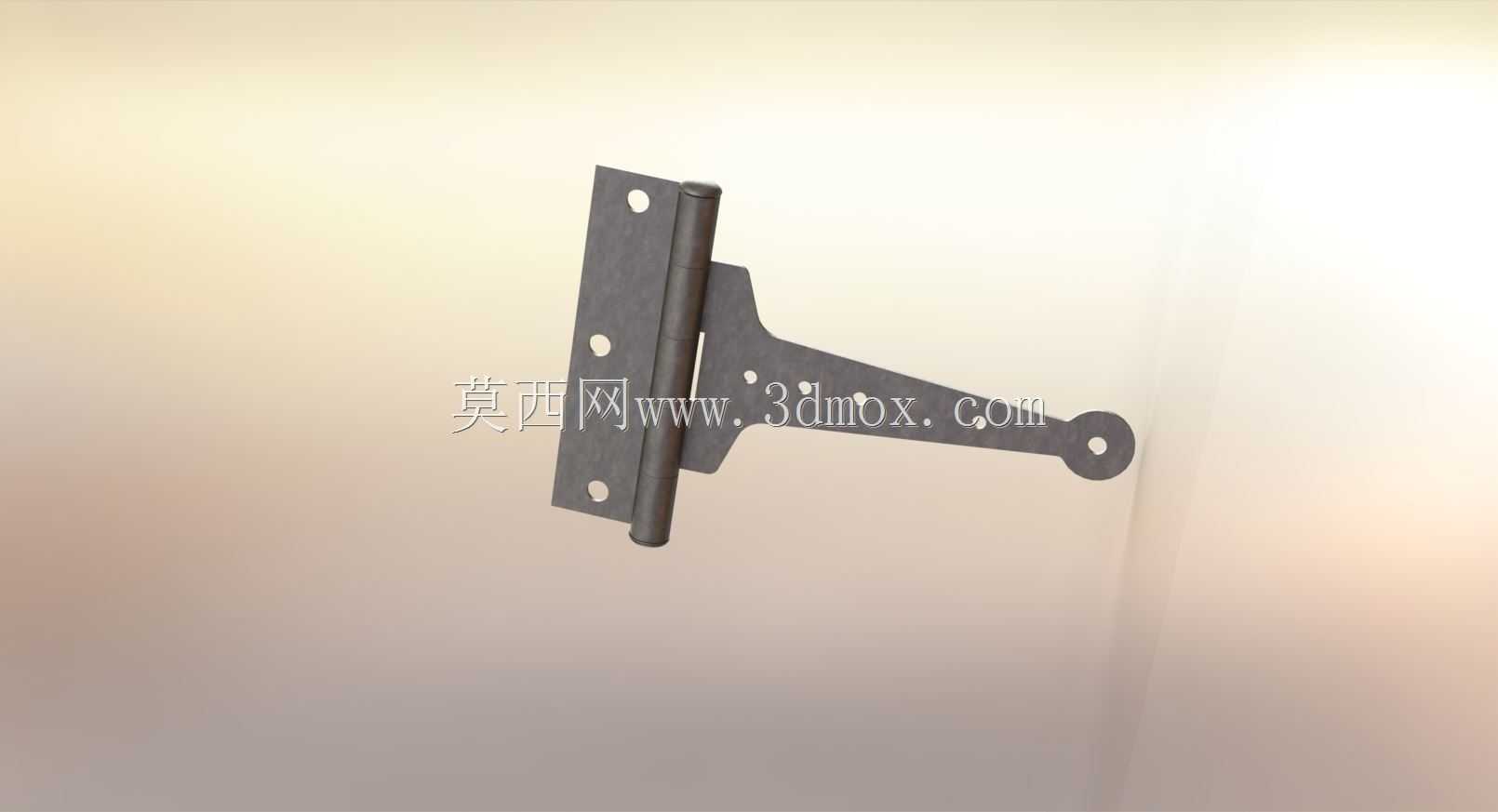

这款熟铁材质的T型皮带铰链，主要应用于户外庭院木门、仓储设备侧开门、农用机械防护舱门、复古风格家具柜门等场景，作为门扇与安装基体之间的活动连接部件，承担门扇开合转动、承重限位的核心作用，相比普通平板铰链，其加长的三角斜撑臂结构能更好地分散门扇自重带来的应力，避免长期使用后合页位置出现变形、门扇下垂错位的问题。从功能特性来看，该铰链采用熟铁锻压成型的基体，整体结构强度高，抗冲击韧性优于普通铸铁合页，表面做了发黑防锈处理，能够适应户外潮湿、多粉尘的使用环境，转动轴套采用一体卷边工艺，轴芯与轴套之间预留了合理的配合间隙，开合过程顺滑无卡顿，长期转动磨损量小，无需频繁加注润滑脂也能保持稳定的转动性能。设计过程中，首先针对门扇的承重需求做了力学仿真验证，固定页片上设置三个等距排布的安装孔，能够将门扇的载荷均匀传递到安装立柱上，斜向延伸的活动臂末端设置单个安装孔，配合臂身的减重定位孔，在保证结构强度的前提下尽可能降低了铰链自身重量，同时三角支撑的结构形式让活动臂的抗弯折能力提升了40%以上，即使门扇宽度超过80厘米、自重达到25公斤，也能稳定支撑不会出现臂身弯折的情况。从安装边界来看，固定页片的总高度为120毫米，宽度为38毫米，三个安装孔的孔距为40毫米，适配M6规格的自攻螺丝或者膨胀螺栓安装，活动臂的总长度为180毫米，臂身最宽位置为32毫米，末端安装孔中心到转轴中心的水平距离为165毫米，安装时需要保证固定页片与门扇侧边的平行度误差不超过1毫米，活动臂与门扇表面完全贴合，预留的转轴转动间隙为0.3毫米，能够适应门扇在温湿度变化下产生的微小形变，避免出现开合卡滞的问题。该铰链的开合角度范围为0到180度，能够满足大部分场景下门扇完全开启的使用需求，在门扇关闭状态下，斜臂结构能够起到一定的防撬限位作用，相比外露式的普通合页，防盗性能有明显提升，同时复古的T型外观也能适配美式乡村、工业复古等多种装修风格，兼顾实用性能与装饰效果。
