XDJD WS55-180无刷直流电机驱动器结构设计

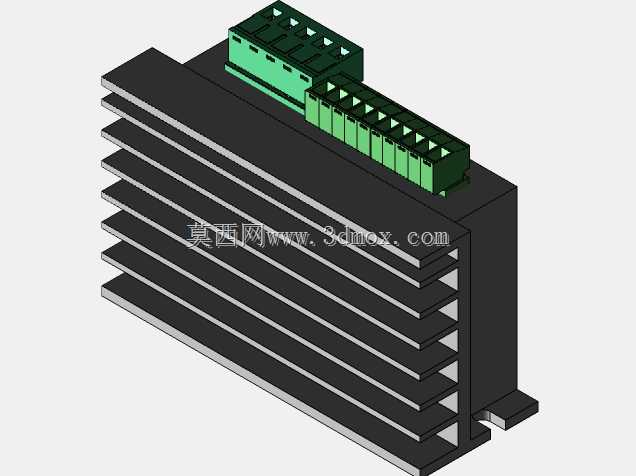

　　在自动化生产线的输送辊道、小型数控设备的进给轴、AGV小车的行走驱动、医疗设备的精密传动机构这类需要精准调速、低噪运行的场景里，无刷直流电机的应用占比逐年提升，而匹配的驱动器作为电机运行的核心控制单元，其结构设计、安装适配性直接影响整套传动系统的可靠性。这款驱动器的整体结构采用一体化散热基座设计，主体外壳为黑色硬质绝缘材质，侧面集成多鳍片铝制散热结构，无需额外加装散热风扇即可满足额定工况下的散热需求，适配长时间连续运行的工业场景，避免风扇积尘、轴承损耗带来的故障点。

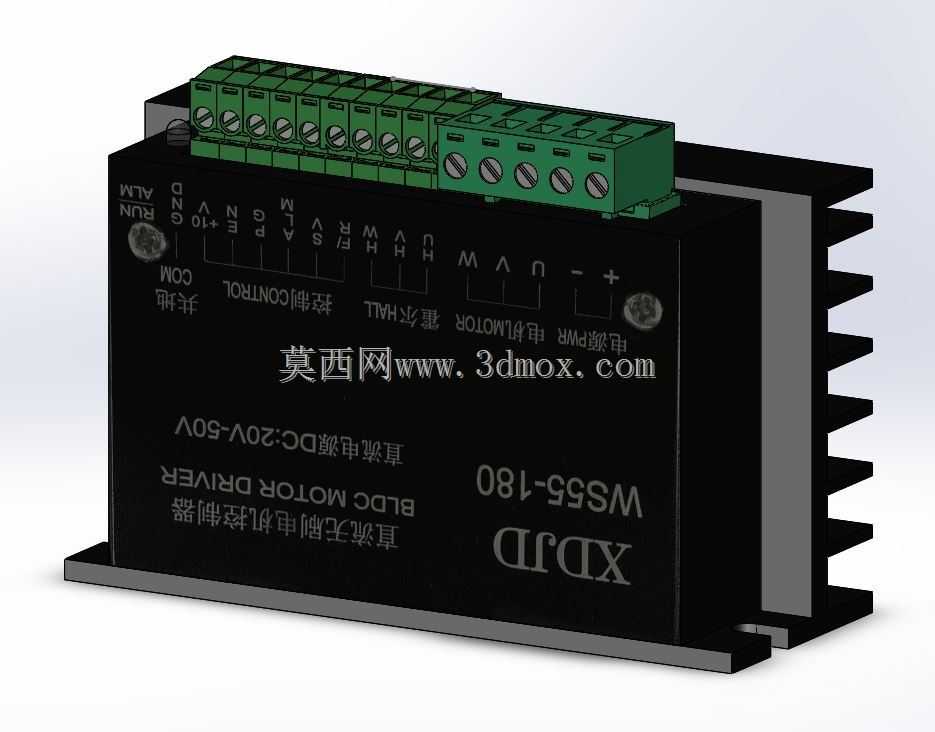

　　顶部的接线端子采用分区排布设计，强电电源输入、电机三相输出、霍尔信号接口、控制信号端口各自独立成组，端子排采用绿色阻燃绝缘基座，螺丝压接式接线结构，单端子可适配1.5-4平方毫米的多股铜芯线，接线时无需额外焊接，现场布线效率更高，同时分区排布的设计能最大程度减少强电回路对弱电控制信号的电磁干扰，避免运行中出现信号误触发、转速波动的问题。从安装边界来看，驱动器底部自带一体化成型的安装固定耳，两个安装孔位的中心距适配标准DIN导轨安装与平板螺丝固定两种方式，安装孔预留了M4螺丝的沉头位置，安装后整体突出安装面的厚度控制在合理范围，不会占用过多电控柜内部空间，在排布紧凑的小型电控箱内也能灵活布置。

　　设计过程中充分考虑了工业现场的布线习惯，所有端子的丝印标识采用反向印刷在壳体顶面，安装后从正面接线视角可直接读取每个端子的功能定义，无需侧身查看侧面标识，接线排查时的辨识度更高，能减少现场接线的错误率。壳体上的状态指示灯布置在靠近控制信号端子的一侧，设备上电、运行、故障状态可通过指示灯直观判断，日常巡检时无需打开电控柜柜门即可快速确认设备运行状态。这款驱动器适配20V-50V直流供电区间，可驱动额定功率范围内的三相无刷直流电机，支持霍尔传感器信号采集，内置过流、过压、堵转保护逻辑，结构上没有易损的活动部件，整体防护等级满足常规工业电控柜内的使用要求，在粉尘、轻微凝露的工况下也能稳定运行。

　　从三维建模的角度看，这款模型完整还原了产品的所有结构细节，包括散热鳍片的间距、端子排的每个接线位尺寸、安装孔的位置公差、壳体表面的丝印标识位置，在做电控柜布局设计、设备整体结构干涉检查时，可以直接调用该模型进行装配验证，不需要反复测绘实物尺寸，能大幅缩短电控系统的设计周期。建模时对壳体的拔模角度、散热片的壁厚、端子基座的卡扣结构都做了精准还原，若需要做衍生结构设计，比如调整安装孔位、扩展外接接口，也可以在现有模型基础上快速修改，不需要从零开始绘制基础外形。在实际设备选型配套时，这款驱动器的结构尺寸可以适配多数小型自动化设备的安装空间，不需要额外设计安装转接板，侧面的散热鳍片方向顺着电控柜内的常规散热风道方向布置，自然对流即可带走运行产生的热量，在密闭电控柜内也不会出现热量累积导致的过热保护问题。接线端子的排布顺序遵循常规电气布线的走线逻辑，电源进线在一侧，电机出线在相邻侧，控制信号在另一侧，柜内布线时走线更顺畅，不会出现线缆交叉缠绕的情况，既美观也方便后期维护排查。
