立式手动扳动式快速压紧夹钳结构

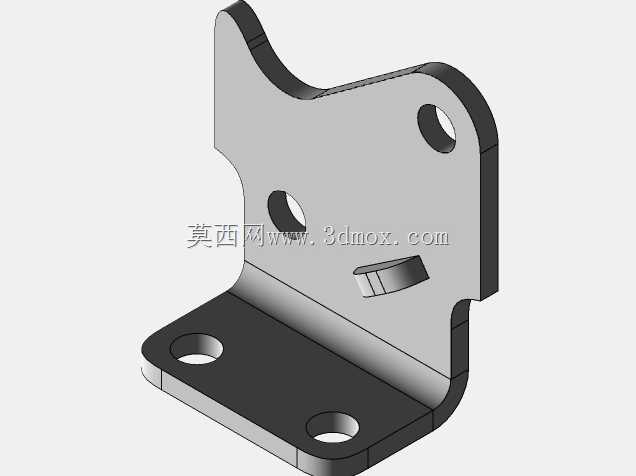

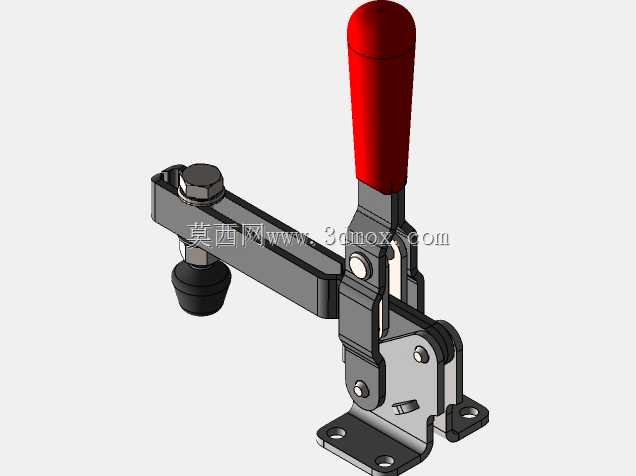

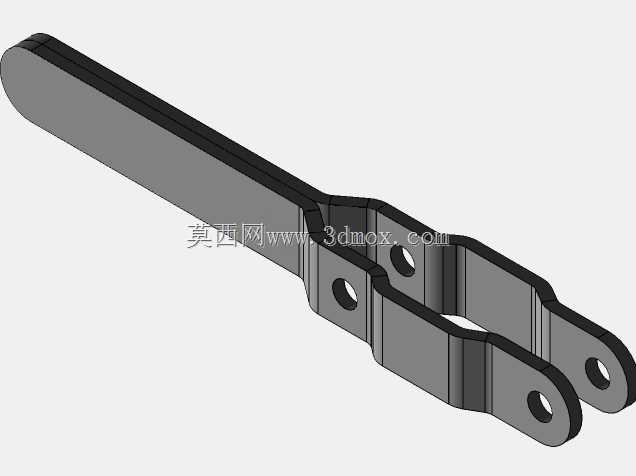

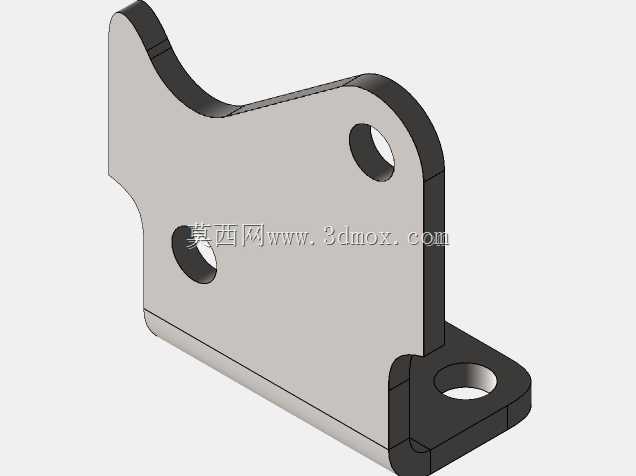

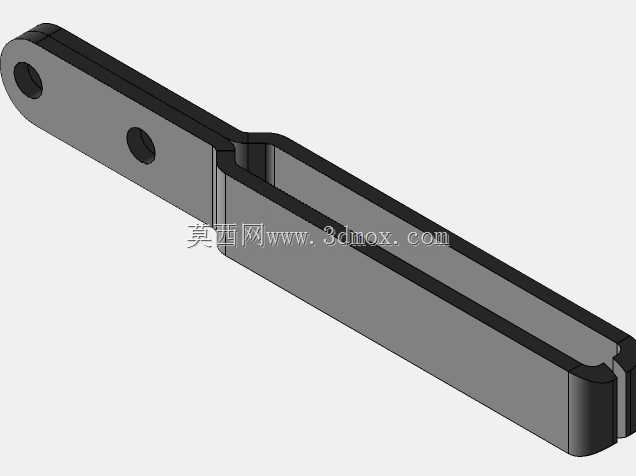

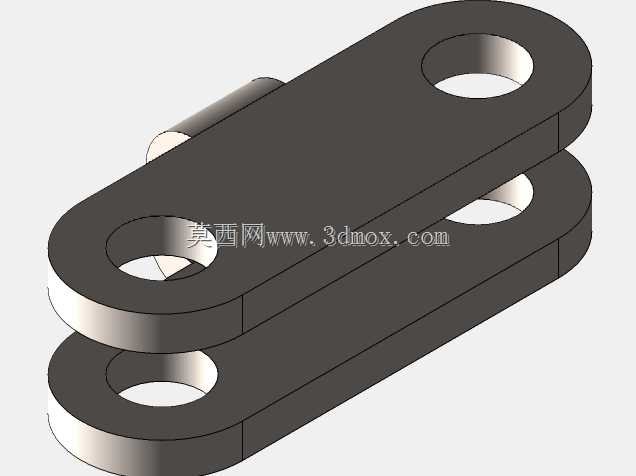

这款手动扳动式压紧夹钳是工装夹具领域应用极为广泛的快速压紧构件，主要面向钣金加工、小型工件装配、焊接定位、木工治具、电子元器件组装等场景，用来在工序作业过程中对工件施加稳定的垂直压紧力，避免工件在加工、检测、装配过程中出现位移、翘曲、晃动，保障作业精度与操作安全性。在实际生产场景中，这类夹钳常被安装在焊接工装台、钻孔定位治具、胶合压合工位、流水线工件定位载板上，相比传统的螺栓压紧、螺旋压板结构，它不需要反复拧动紧固件，单次扳动手柄即可完成压紧与释放动作，单步操作耗时不足一秒，能够大幅提升小件批量加工的上下料效率，降低操作人员的重复劳动强度。从功能特性来看，这款夹钳采用垂直下压式的连杆死点锁止结构，当红色手柄扳动至竖直锁止位置时，内部连杆机构会越过机械死点，此时即使压紧端受到工件向上的反弹力，机构也不会自行松脱，能够持续输出稳定的压紧力，锁止状态下的抗反向松脱能力远高于普通的弹性压紧结构；当需要松开工件时，只需要向反方向扳动手柄，即可带动压头快速抬升，留出足够的上下料操作空间，不会对工件取放造成干涉。在设计思路上，这款夹钳整体采用底座固定式安装结构，底部的安装座带有两个对称的安装孔位，可通过螺栓直接固定在工装台面或者设备机架上，安装边界清晰，不需要额外设计复杂的连接转接结构；压臂部分采用加长力臂设计，利用杠杆原理放大操作力，操作人员只需要施加很小的扳动力，即可在压头端输出数百牛的压紧力，适配厚度在0到30毫米区间内的工件压紧需求；手柄部分包裹红色绝缘防滑套，既能够提升操作时的握持摩擦力，避免手上沾有油污时出现打滑，也能在焊接等带电作业场景下起到基础的绝缘防护作用；压头端部采用可调式结构，可根据被压紧工件的实际高度微调压头伸出长度，适配不同厚度工件的压紧需求，不需要额外加装垫片调整压紧行程。从安装尺寸边界来看，这款夹钳锁止状态下整体高度约180毫米，底座安装孔距约32毫米，压臂水平伸出长度约70毫米，压头抬升后的最大开口高度约45毫米，整体结构紧凑，不会占用过多的工装安装空间，可并排布置多个夹钳完成大尺寸薄板的多点位同步压紧，避免薄板在加工过程中出现翘曲变形。夹钳的所有铰接位置都采用铆接转轴结构，配合间隙控制合理，长期反复扳动也不会出现明显的旷量，使用寿命能够满足批量生产场景下的高频次操作需求，整体结构没有易损的复杂零部件，日常维护只需要定期在铰接位置加注少量润滑脂即可保持操作顺畅。
