紧凑型直线驱动执行器结构设计

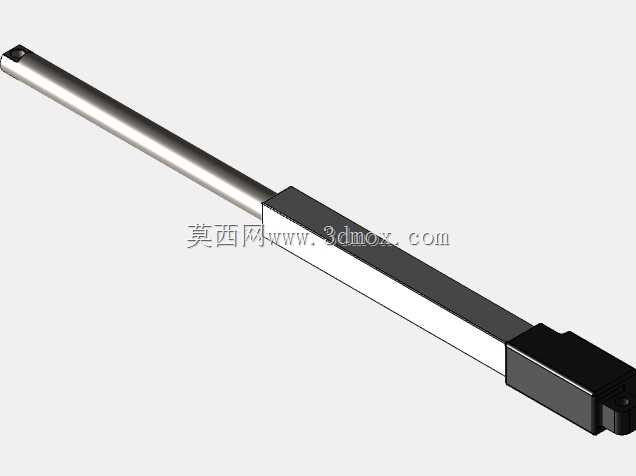

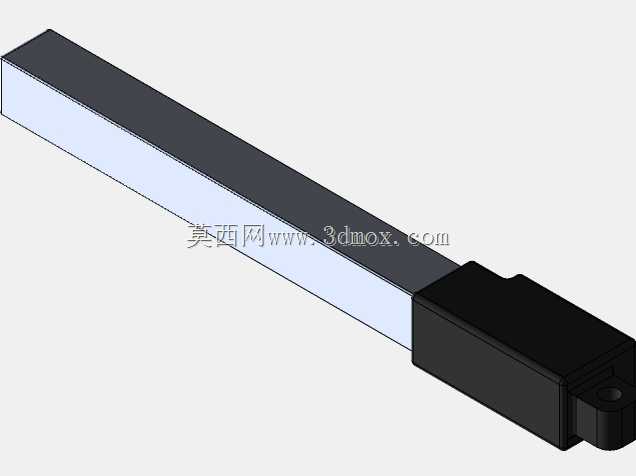

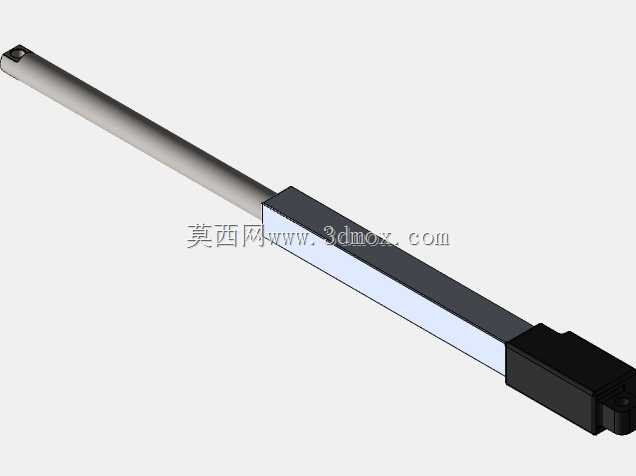

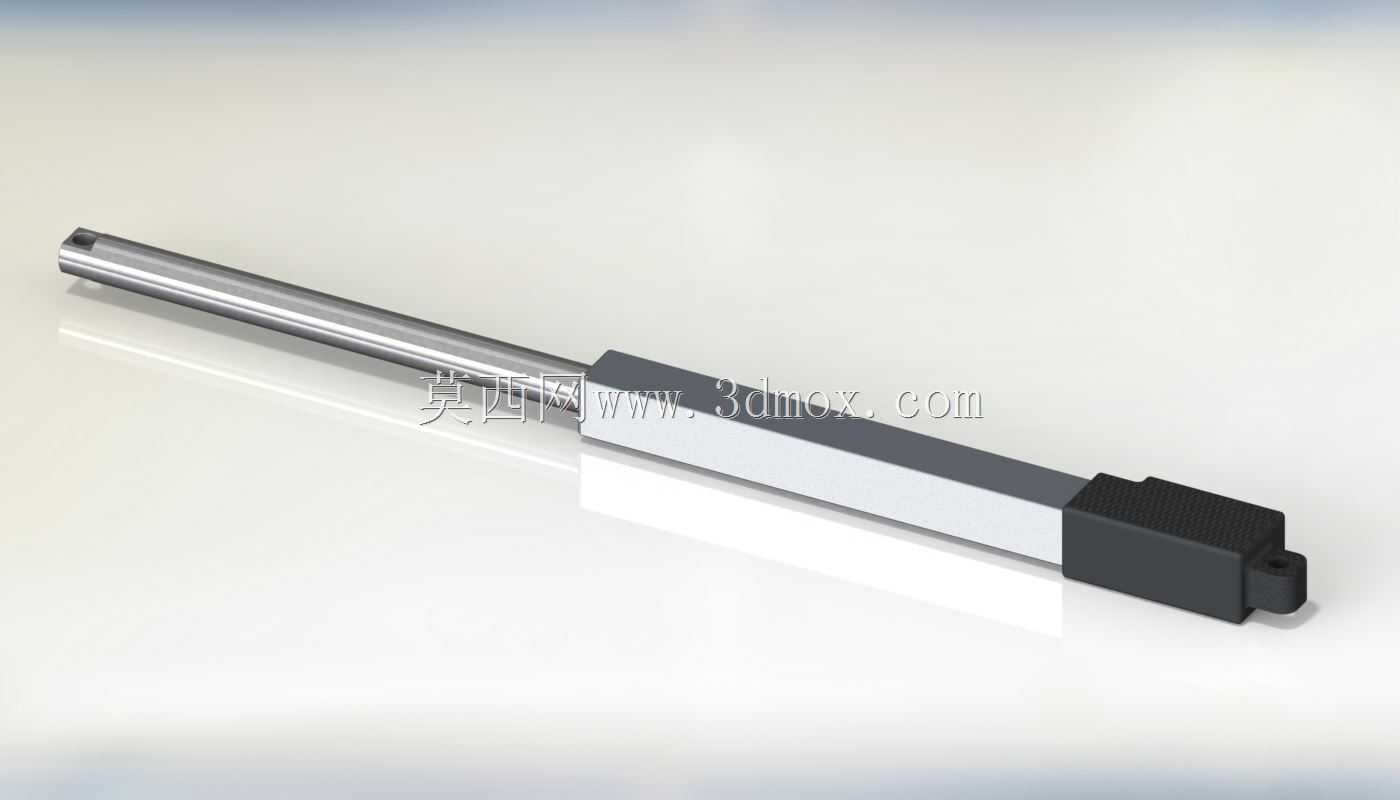

这款紧凑型直线驱动装置，是面向狭小安装空间场景开发的线性执行部件，核心作用是将旋转动力转化为精准可控的直线往复运动，可在有限的安装边界内完成推、拉、顶升、位移调节等动作，广泛适配智能家居、小型自动化设备、医疗辅助器械、精密检测工装等对安装体积有严格限制的应用场景。在智能家居领域，它可嵌入电动开窗器、隐藏式升降柜体、小型电动推拉门的内部结构，无需预留过大的安装空腔即可实现平稳的直线动作；在小型自动化产线中，它可作为微型工位的推料、定位执行件，替代体积庞大的气缸或常规电动推杆，适配紧凑排布的工位布局；在医疗辅助设备中，它可用于小型护理床的姿态微调、康复辅具的动作驱动，低噪平稳的运行特性可满足医疗场景的使用要求。从功能特性来看，这款驱动装置采用一体化集成设计，将动力转换组件、传动组件、导向结构全部整合在狭长的方形主体外壳内，外露的活塞杆采用硬质金属材质，表面做了高精度磨削处理，既保证了直线运动的同轴度，也能承受一定的径向偏载，避免动作过程中出现卡滞、晃动的问题。尾端采用铰接式安装接头，可适配小角度的安装偏差，降低安装面的加工精度要求，前端活塞杆可根据实际使用需求搭配不同的连接接头，适配多样化的负载连接形式。设计思路上，这款产品优先控制径向截面尺寸，将所有内部组件沿轴向排布，最大化压缩横向占用空间，外壳采用硬质铝合金型材搭配端部工程塑料端盖，在保证整体结构强度的同时控制自身重量，内部传动结构采用低背隙的传动设计，保证动作过程的平稳性，无明显顿挫感，同时内置的行程限位结构可避免动作超程损坏内部组件。外形尺寸上，整体呈细长杆状结构，主体截面为小尺寸方形，活塞杆伸出后整体长度可覆盖常规小行程直线驱动需求，安装时仅需固定尾端铰接点与前端负载连接点，无需额外加装导向支撑结构，大幅降低安装复杂度，安装边界可适配直径或边长仅数十毫米的狭长安装空腔，解决了常规直线驱动件体积过大无法嵌入小型设备内部的痛点。
