小型CNC配套第四轴回转分度装置

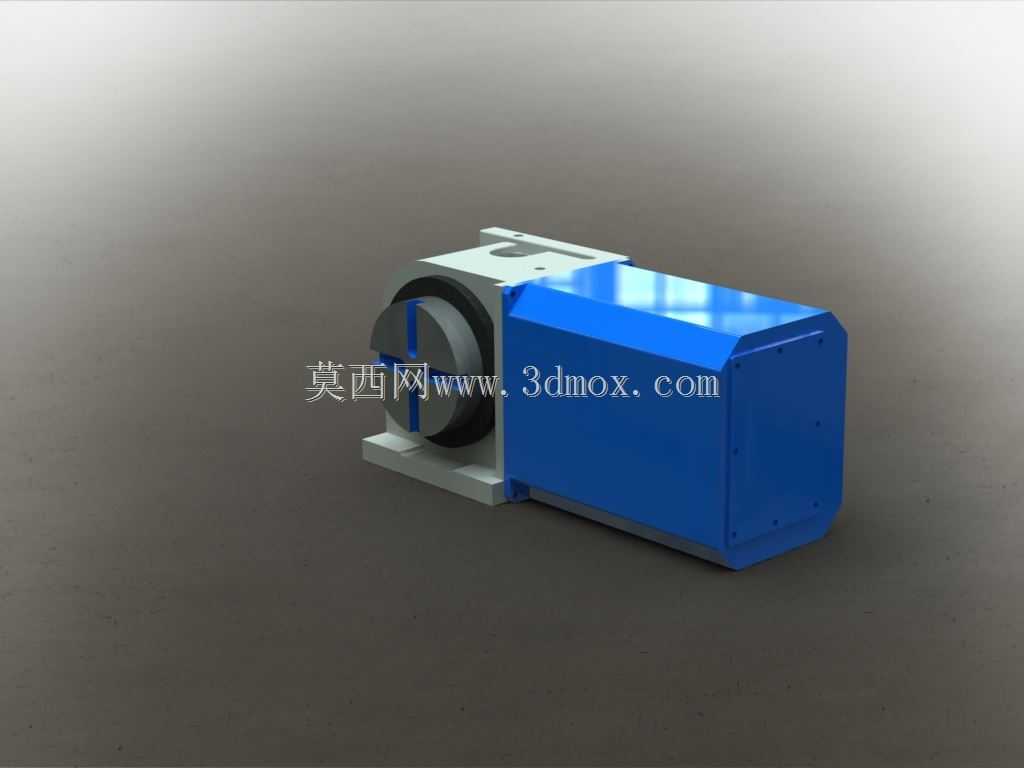

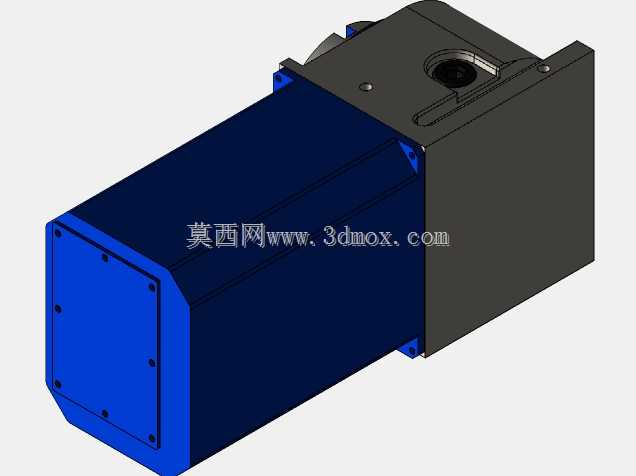

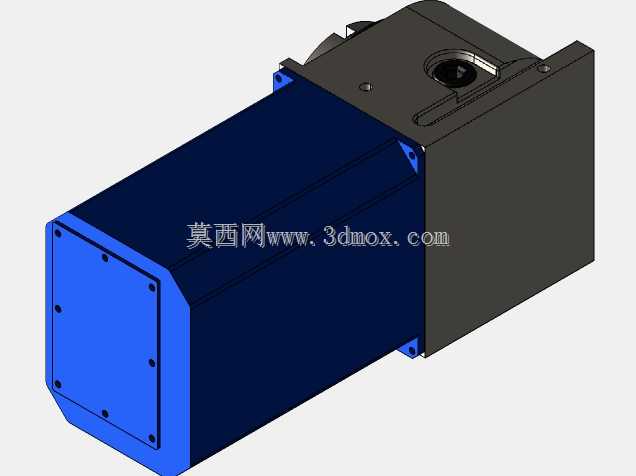

　　在小型精密数控铣削加工场景里，常规三轴机床面对零件周向均布特征、多面联动加工需求时，往往需要多次装夹找正，不仅辅助工时占比高，多次装夹带来的累积误差也很难控制在精密零件的公差带范围内，这时候配套适配的第四轴回转单元，就能在不改动机床主体结构的前提下，把设备加工能力拓展到四轴联动维度，覆盖更多复杂零件的加工需求。这款适配小型CNC的第四轴回转装置，核心定位就是给紧凑型立式加工中心、桌面型数控铣床做轴数拓展，整体结构走紧凑化设计路线，主体回转端直径控制在125mm，整体安装高度120mm，不会过多占用机床Z轴的有效行程空间，对于行程本身就偏紧凑的小型机床来说，这个尺寸边界的设计刚好卡在安装适配性和加工行程保留的平衡点上，不会出现装完转台后Z轴行程被过度压缩、无法加工常规高度工件的问题。从结构设计逻辑来看，这款转台采用了一体式箱体承载结构，蓝色的箱体部分既是内部传动机构的防护外壳，也是整个转台的安装基准载体，箱体端面做了平整的安装贴合面，安装时可以直接靠紧机床工作台的T型槽基准面，通过压板或者螺栓直接固定，不需要额外做复杂的转接板设计，降低了现场安装的适配难度。回转输出端采用了标准的卡盘连接接口，可以直接适配同规格的三爪、四爪自定心卡盘，也可以根据加工需求更换专用的工装夹具，夹持不同形态的坯料，不管是小型轴类零件的周向槽加工、盘类零件的等分孔加工，还是小型结构件的多面轮廓铣削，都能通过转台的精准分度或者联动回转完成加工。

　　传动部分的设计做了密封防护处理，箱体和回转端的衔接位置设置了密封结构，能够阻挡加工过程中的切削液、金属切屑进入传动腔内部，避免切屑磨损传动件、切削液锈蚀内部轴承和齿轮，延长转台的日常维护周期，适配车间里湿式切削的加工环境。在实际选型适配的时候，首先要核对转台的安装尺寸和自身机床工作台的T型槽间距、工作台面的可用安装空间是否匹配，这款转台的底面安装孔位做了通用化设计，能够适配多数小型CNC工作台的槽距标准，不需要重新打孔攻丝就能完成固定。其次要考虑转台的承载能力和自身常加工工件的重量匹配，这款紧凑型转台针对小型精密零件加工设计，适合夹持单重5kg以内的坯料做回转加工，过重的工件会加大传动副的负载，长期过载使用会加快传动件磨损，

　　影响回转分度精度。另外在安装找正的时候，需要先把转台的回转轴线和机床X轴的平行度找正到0.02mm以内，再固定转台位置，避免因为安装偏差导致加工出来的周向特征出现位置度超差的问题。从功能特性上来说，这款转台既可以做固定角度的分度加工，比如加工四方体、六方零件的各个面，或者加工周向均布的孔系、槽系，也可以配合机床控制系统做四轴联动加工，完成凸轮、小型叶轮这类带有连续曲面特征零件的铣削加工，拓展原有三轴机床的加工工艺范围。很多小型加工坊、教学实训场景里的小型CNC，出厂时没有配置第四轴，遇到需要四轴加工的订单就无法承接，加装这类紧凑型第四轴的改造成本远低于更换整机，而且安装调试难度低，不需要对机床的床身、防护做大规模改动，

　　日常不用的时候也可以快速拆卸下来，恢复机床三轴加工的大工作台面使用状态，灵活度很高。设计这款转台的时候，也充分考虑了小型机床的负载能力，整体自重控制在合理范围内，不会给工作台的移动副带来额外的过大负载，避免长期加装后导致机床Y轴导轨磨损不均、精度下降的问题。回转端的锁紧机构采用了端面锁紧设计，分度到位后可以牢牢锁紧回转部分，在重切削的时候不会出现回转偏移，保证加工过程中的刚性，避免因为转台刚性不足导致加工表面出现振纹、尺寸超差的问题。日常使用过程中，只需要定期给传动部分加注润滑脂，检查密封件的老化情况，及时清理转台表面积累的切屑，就能长期保持转台的分度精度，不需要复杂的维护操作。对于做小批量精密零件加工的从业者来说，这类紧凑型第四轴是性价比很高的工艺拓展配件，不需要投入大量设备改造成本，就能快速提升设备的加工能力，承接更多类型的加工订单，而且紧凑的尺寸设计也不会过多占用车间的安装空间，适合小型加工场地使用。
