3D打印手持式自动中心冲结构设计

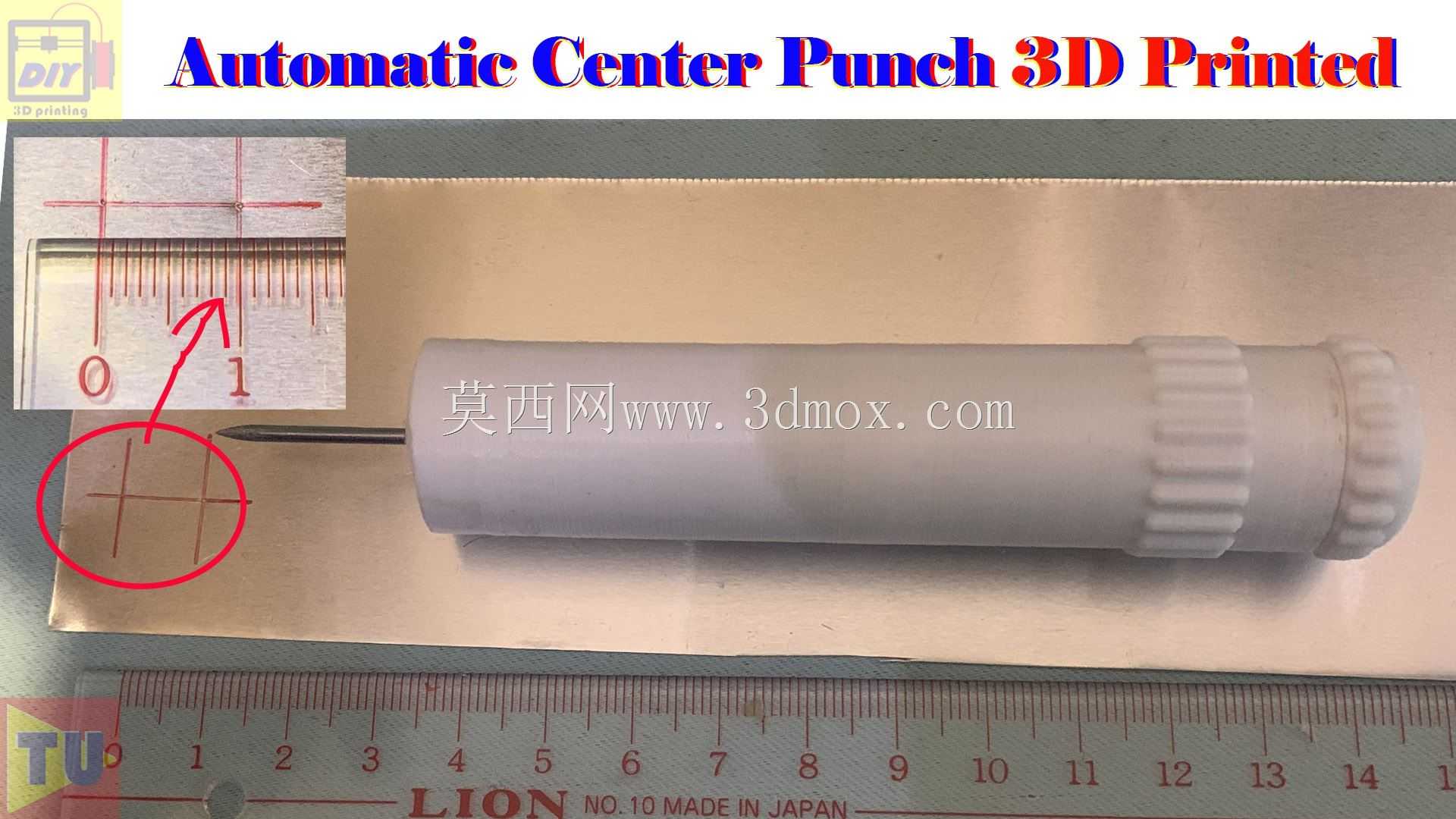

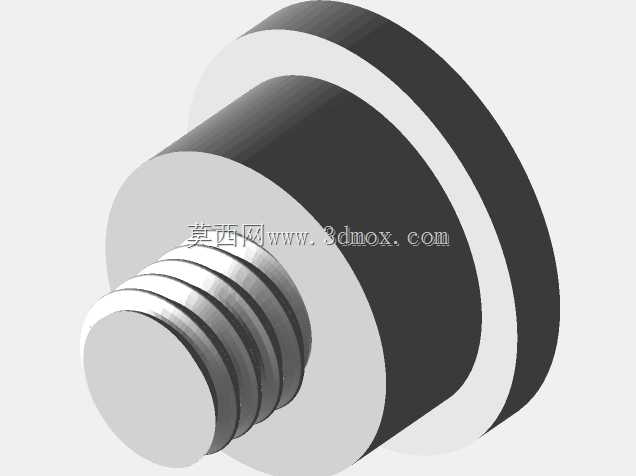

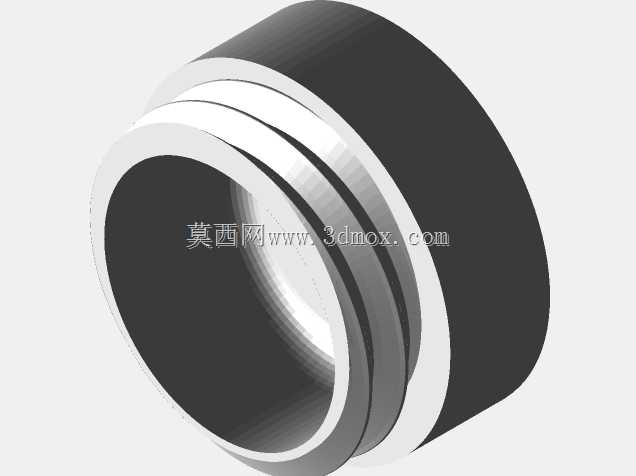

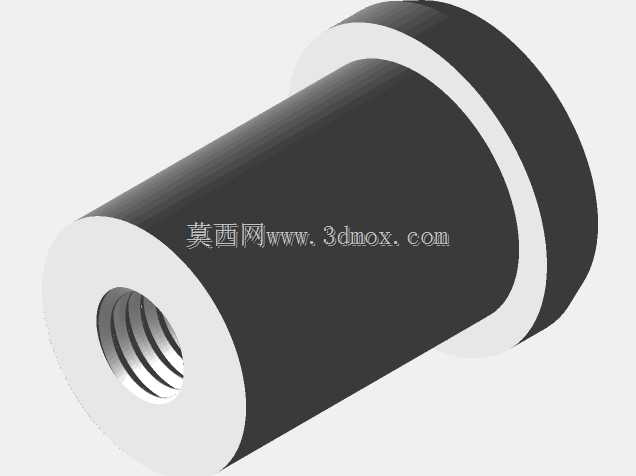

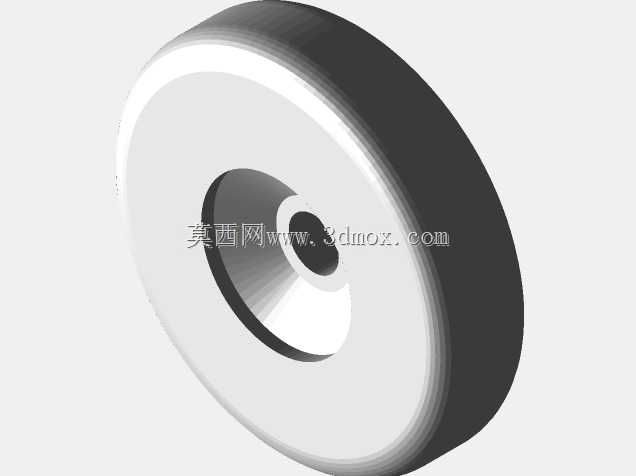

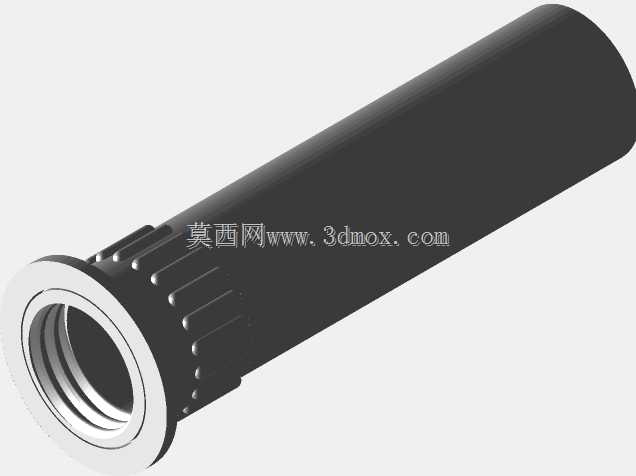

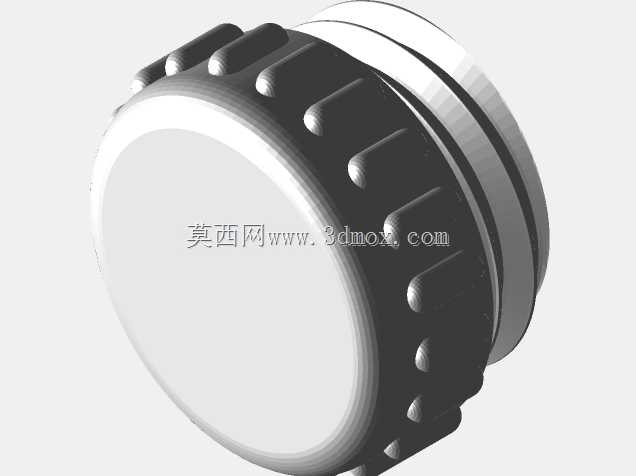

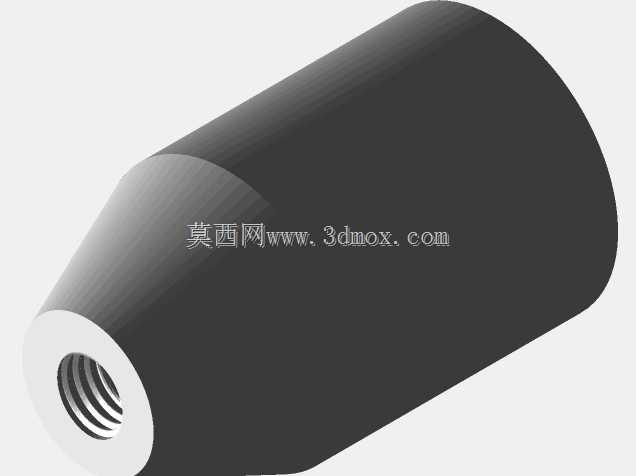

在机械加工、钣金划线、钳工装配、五金维修等诸多作业场景中，中心冲是不可或缺的基础定位工具，传统全金属中心冲依靠人力敲击实现冲点定位，不仅操作费力，还容易因敲击偏移导致定位误差，甚至出现冲头打滑划伤工件表面的问题，尤其在薄金属板、塑料件等易变形工件上作业时，敲击力度难以把控，很容易造成工件变形报废。这款3D打印结构的自动中心冲，正是针对传统中心冲的使用痛点优化设计，无需额外敲击，仅通过手部按压即可完成精准冲点作业，大幅降低了定位作业的操作门槛与劳动强度。从功能特性来看，这款自动中心冲依靠内部弹簧蓄能结构实现自动冲打，按压尾部端盖时内部机构完成弹簧压缩与释放的动作循环，冲头瞬间弹出在工件表面打出清晰的定位凹点，冲点力度均匀一致，不会出现人工敲击时力度忽大忽小的问题，打出的定位点轮廓清晰、位置精准，能够为后续钻孔、划线、装配对位提供可靠的定位基准，有效避免钻头滑移偏位的问题。在设计思路上，这款中心冲采用分体式可打印结构，整体外壳、握持防滑结构、尾部调节旋钮均可通过桌面级FDM3D打印机制作，无需复杂的金属加工工序即可完成整机制作；设计中预留了弹簧适配调整空间，使用者可根据手头弹簧的长度规格调整内部腔体尺寸，无需采购指定规格的长弹簧，选用短弹簧即可缩减整体机身长度，适配不同大小的手掌握持需求，同时预留了通用标准冲头的安装位，冲头磨损后可快速更换，无需整体报废工具。从外形尺寸与安装边界来看，这款中心冲整体为笔式圆柱造型，主体直径适配成年人手掌握持，表面设计有防滑滚花结构，按压操作时不易打滑；整体长度控制在单手握持的舒适范围内，冲头伸出端做了限位设计，按压时冲头的伸出行程固定，不会因按压力度过大导致冲点过深损伤薄工件；内部各零件的装配间隙经过优化，打印后仅需简单去除支撑即可完成组装，无需额外的粘接或紧固件固定，各活动部件运动顺畅无卡滞，日常存放时可直立放置在工具盒内，占用空间与普通记号笔相当，方便外出维修、现场装配时随身携带。这款工具不仅适用于专业机械加工车间的划线定位作业，也适合手工DIY、模型制作、家用五金维修等场景使用，3D打印的制作方式也让使用者可以根据自身使用习惯调整外壳粗细、防滑纹路的样式，打造更贴合个人使用习惯的专属定位工具。
