直角安装型9毫米阿尔法电位计结构设计

这款直角安装的电位计是面向印刷电路板直装场景设计的可调电子元件，核心适配各类需要板载信号调节、参数微调的电子设备内部空间布局，常见于音频设备的音量调节、工业控制板卡的参数校准、消费电子的功能档位切换、测试仪器的信号幅值调整等场景，能够在紧凑的板卡空间内实现稳定的电阻值调节输出，为电路提供精准的电压分压信号。

从实际用途来看，该电位计作为典型的可变电阻器件，通过顶部轴杆的旋转动作改变内部碳膜接触位置，从而输出连续变化的电阻值，将用户的机械旋转动作转化为电路可识别的电信号变化，完成对设备对应功能的参数调控。区别于轴向直插的电位计产品，这款直角结构的设计专门针对板卡侧边安装的需求，能够让调节轴杆平行于电路板平面伸出设备外壳，无需额外设计传动结构，大幅缩减设备内部垂直方向的空间占用，尤其适配薄型化、紧凑型的电子设备内部布局。

在功能特性上，这款电位计采用金属外壳搭配绝缘基座的结构设计，金属轴套带有标准安装螺纹，可通过配套螺母直接固定在设备面板或电路板支架上，轴杆旋转带有清晰的档位阻尼感，既能够保证调节时的手感反馈，也能避免使用过程中因震动导致的阻值偏移。底部的直插引脚采用标准间距设计，可直接对应印刷电路板的焊盘孔位，波峰焊或手工焊接都能实现可靠的电气连接，直角弯折的引脚布局让焊接后的元件主体贴合电路板表面，不会出现引脚受力弯折的问题，提升批量生产时的组装良率。

设计思路上，这款产品充分考虑了板载安装的边界限制，整体主体直径控制在9毫米级别，安装轴套的螺纹尺寸适配行业通用的面板开孔规格，无需为该元件单独定制开孔模具，能够直接兼容现有多数设备的电位计安装位。轴杆伸出长度经过优化，既能够满足常规设备面板的厚度安装需求，也不会因为轴杆过长导致运输或组装过程中出现磕碰变形。基座部分采用耐高温的绝缘工程塑料材质，能够承受波峰焊时的高温冲击，不会出现基座融化、引脚移位的问题，金属外壳部分能够实现一定的电磁屏蔽效果，降低外界电磁干扰对电位计输出信号稳定性的影响。

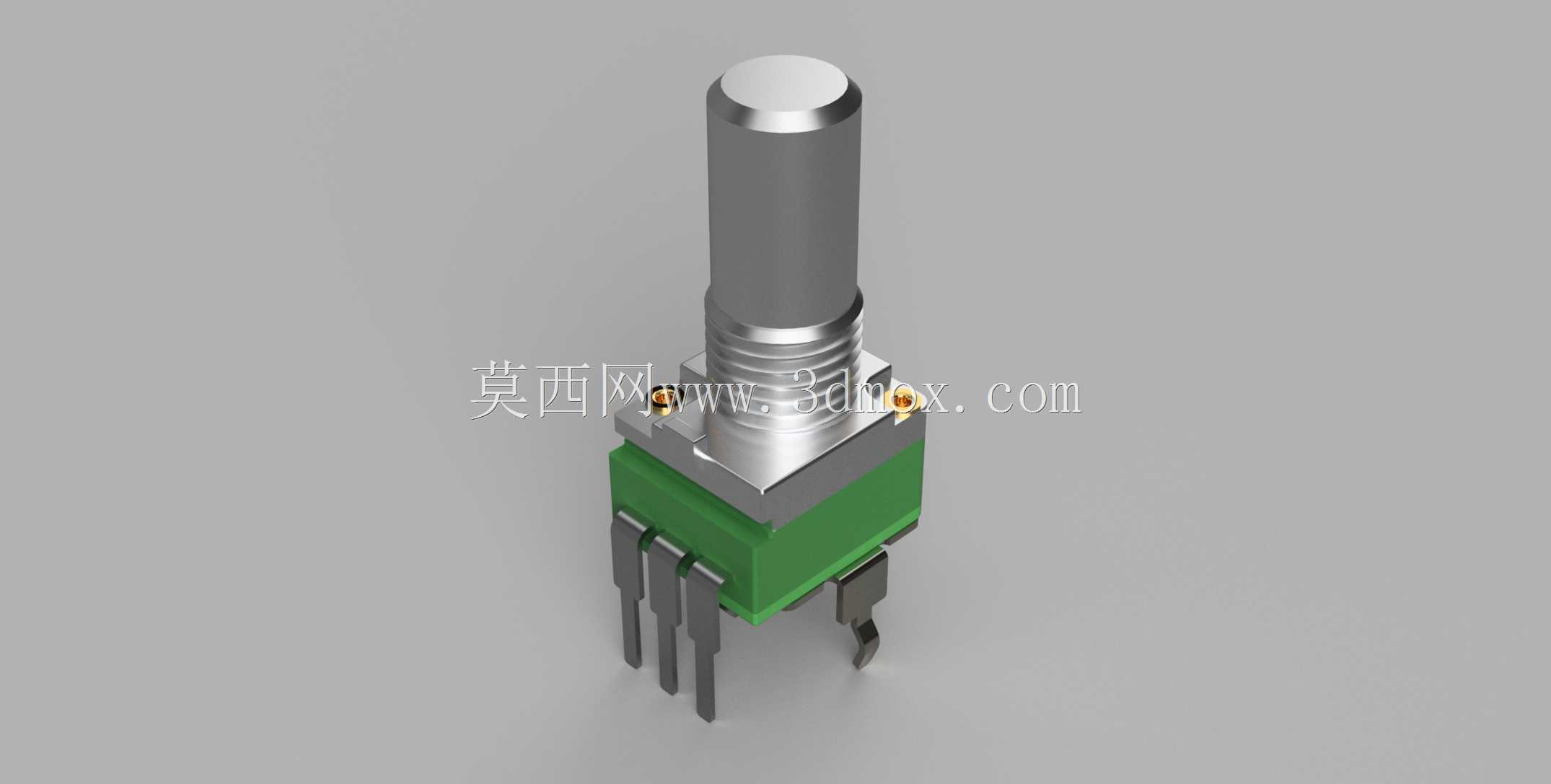

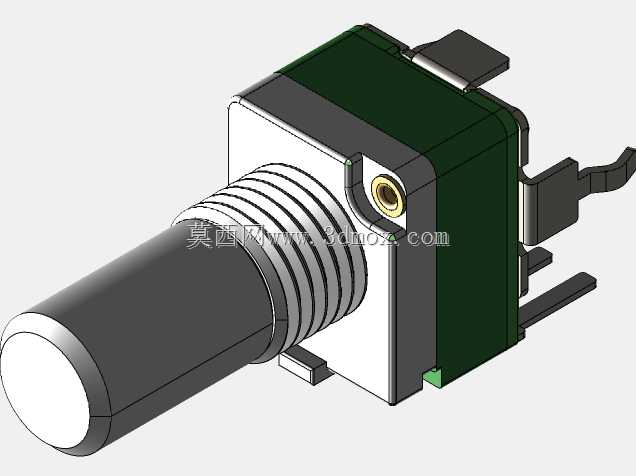

从外形尺寸与安装边界来看，元件整体分为轴杆、螺纹安装段、主体基座、焊接引脚四个部分，轴杆为圆柱形金属结构，表面光滑无额外卡位，可适配不同类型的调节旋钮；螺纹安装段带有标准公制螺纹，配套的固定垫片与螺母能够将元件牢牢锁定在安装位，避免调节时元件跟转；主体基座为方形绝缘结构，侧边带有定位卡点，插入电路板时能够卡入对应的定位孔，防止焊接前元件移位；焊接引脚为直角弯折结构，引脚长度适配标准印刷电路板的焊接深度，焊接后焊锡能够充分包裹引脚，保证长期使用下的电气连接可靠性，不会因为频繁调节出现引脚脱焊的问题。
