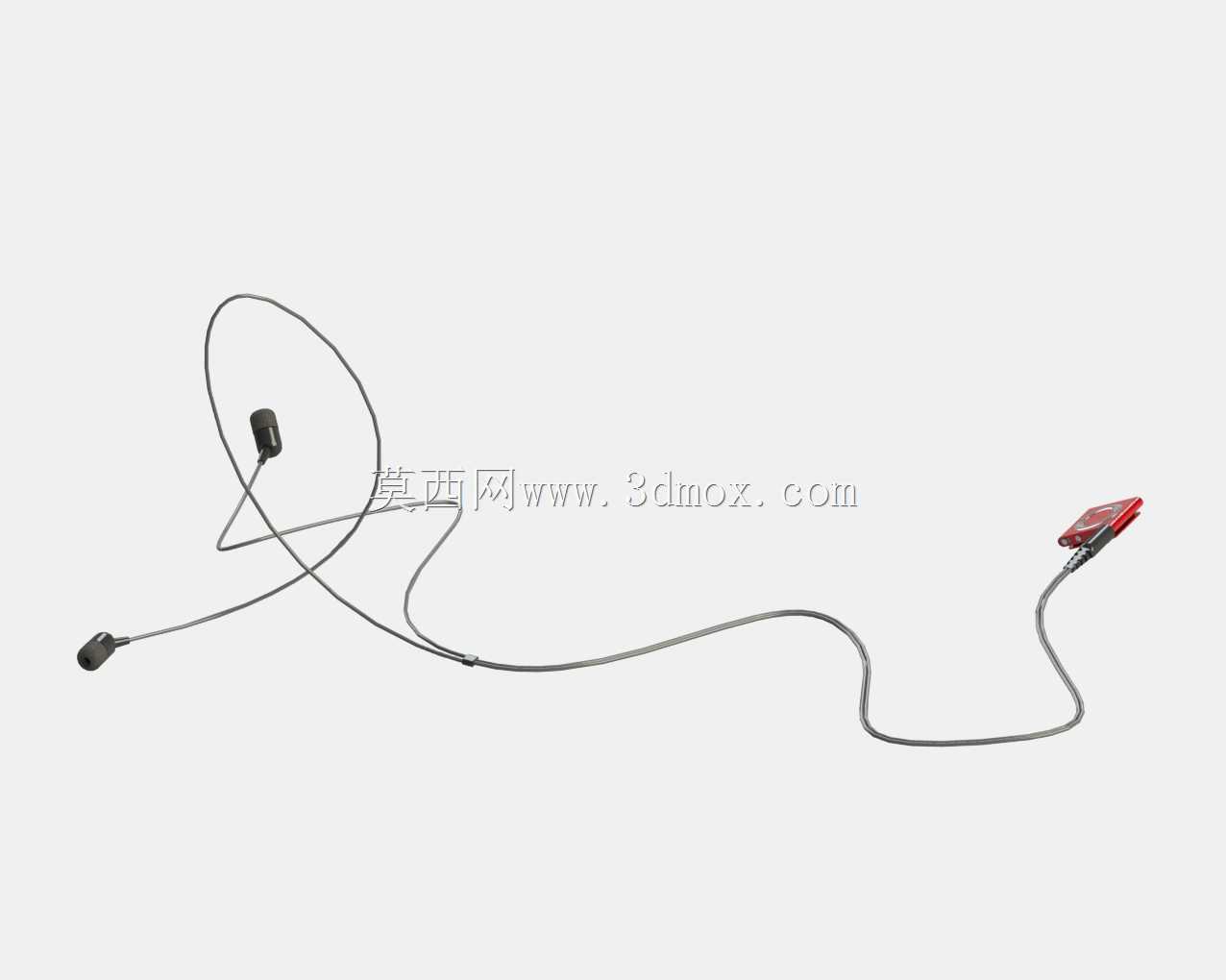

有线入耳式线控耳机三维结构设计

这款有线入耳式耳机的三维结构设计，围绕日常随身音频使用场景展开，覆盖通勤出行、办公通话、桌面影音娱乐等多类高频使用需求，核心用途是为移动设备、桌面音频终端提供稳定的音频输出与语音拾取功能，兼顾佩戴舒适度与使用耐用性。设计过程中首先从人体工学佩戴逻辑出发，入耳耳塞部分采用贴合耳道轮廓的斜角造型，能够自然嵌入耳道外侧的耳甲腔区域，搭配不同尺寸的硅胶耳塞套适配不同耳道形态，既保证佩戴时的密闭性提升低频音效表现，又避免长时间佩戴产生的胀痛感，单耳塞的外形尺寸控制在12mm直径范围内，重量控制在5g以内，不会对耳廓造成额外负重。线材部分采用高柔性的TPE材质建模，线身直径设定为1.8mm，整体走线长度按照日常使用场景设定为1.2米，能够满足手机放置于口袋、桌面时的活动余量，线材分叉处做了应力释放结构设计，避免日常拉扯、弯折导致的线芯断裂，线身靠近插头端设置了集成式线控模块，模块尺寸控制在35mm*12mm*6mm的范围内，内置麦克风拾音孔与功能按键，可实现通话接听、曲目切换、音量调节等操作，按键的凸起高度设定为1.2mm，保证盲操作时的触感反馈清晰。末端的3.5mm音频插头采用标准三段式结构，插头金属部分长度为14mm，适配绝大多数主流音频接口的安装深度，插头尾部做了加长的防弯折护套，能够承受日常插拔过程中的多角度弯折，减少接口处的线材损坏概率。整体外形设计没有多余的突出结构，所有部件的过渡位置都做了R0.5-R2mm的圆角处理，既提升握持与佩戴的触感，也避免尖锐棱角在使用过程中勾挂衣物、划伤皮肤。在结构装配逻辑上，耳塞壳体采用上下扣合的装配方式，内部预留了发声单元、走线槽的安装空间，线控模块内部预留了PCB板、麦克风的安装位，所有部件的安装边界都做了0.1mm的装配间隙预留，保证实际生产组装时的顺畅度，同时壳体合模线位置设置在视觉不明显的侧面区域，兼顾外观的整体性。
