适配T型轨道的数控加工快速压紧夹具

这款压紧夹具主要面向数控铣削、数控雕刻等机加工场景设计，专门用于将待加工的板材、型材类原料牢牢固定在带标准T型槽的机床工作台上，解决加工过程中工件移位、翘曲的问题，避免因装夹不牢导致的加工尺寸超差、工件飞脱等安全与质量隐患，尤其适合小批量定制加工、多工序频繁换料的作业场景，能大幅缩短装夹辅助时间，提升机床有效加工时长。

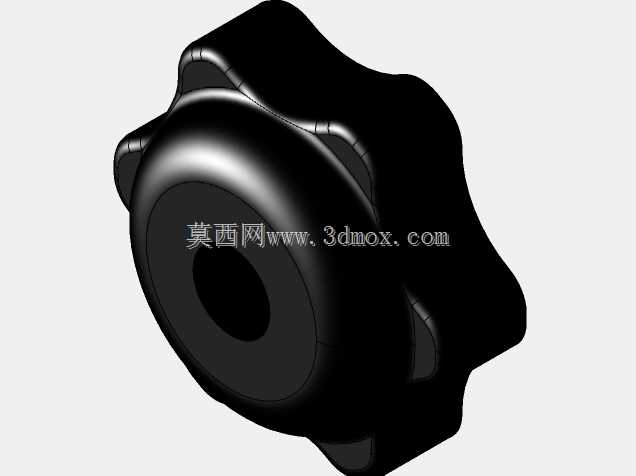

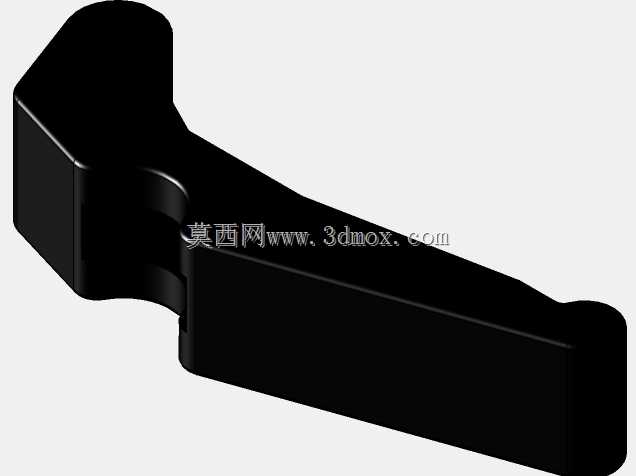

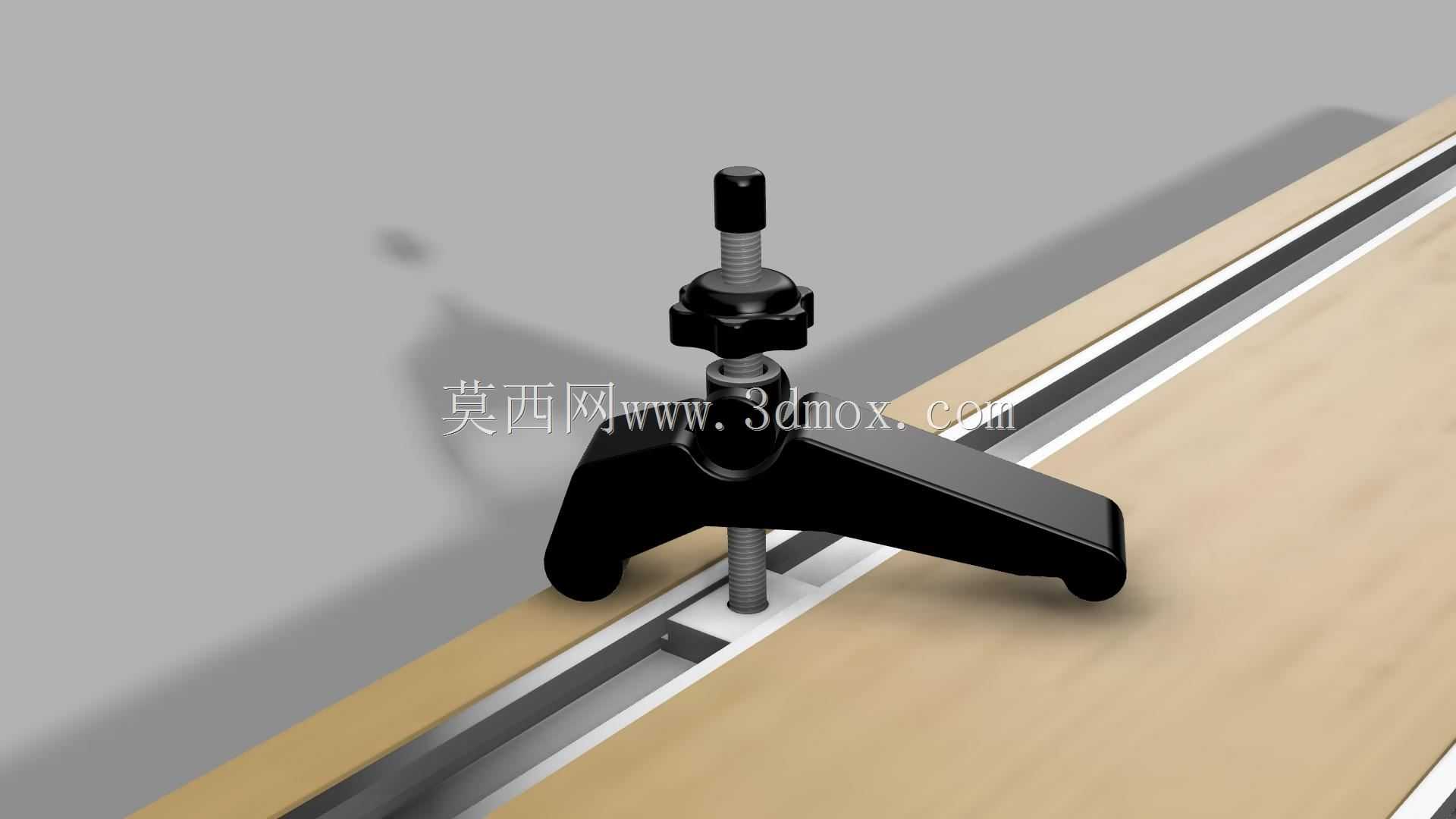

夹具整体采用下压式杠杆压紧结构，核心受力部件围绕M8标准螺纹规格做匹配设计，安装时无需对现有机床T型槽做二次改造，直接将底部的T型螺栓卡入工作台T型轨道内，调整到对应装夹位置后，通过顶部的星形旋钮即可快速旋紧施压，长臂式的压头可以覆盖更大的工件压紧范围，压头底部做了圆弧过渡处理，避免硬接触刮伤待加工工件的表面，对于表面质量要求高的铝件、亚克力、木质板材等加工材质友好，不会留下明显的压痕损伤。

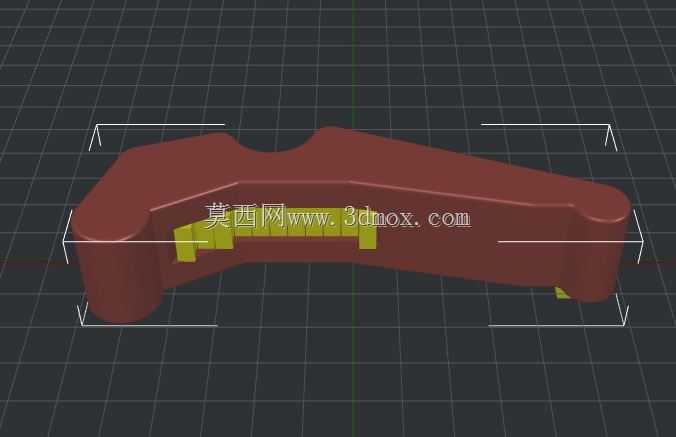

设计过程中充分考虑了不同加工场景的使用需求，针对经常需要调整装夹位置的使用场景，螺纹副做了适配优化，既可以采用全金属的黄铜螺纹嵌件来提升反复松紧的耐磨寿命，满足高频次装夹的量产加工车间使用需求；也可以采用3D打印的塑料螺纹结构，满足小型工作室、个人DIY场景的低成本自制需求，其中顶部的握持旋钮部分如果采用柔性耗材打印，可以提升手动旋拧时的摩擦力，冬季操作也不会有冰手的触感，硬质结构部分采用常规工程塑料打印即可满足日常装夹的强度要求，打印时的填充密度、层厚参数都做了对应适配，不需要额外做结构调整就能直接制作使用。

安装边界上，这款压具完全适配通用机床的标准T型槽间距，螺杆的有效行程可以覆盖0到40毫米厚度的工件装夹需求，压臂的回转半径控制在120毫米以内，不会和机床的主轴加工路径产生干涉，安装时只需要搭配对应规格的平垫圈、T型螺母即可完成组装，不需要额外采购特殊规格的紧固件，整体结构没有易损的复杂传动部件，日常使用只需要定期清理螺纹缝隙里的加工切屑，就能长期保持顺畅的压紧调节手感，不管是金属切削加工，还是木工开料、广告板材雕刻等轻型加工场景都能稳定适用。
