小型手动精密研磨工装结构设计

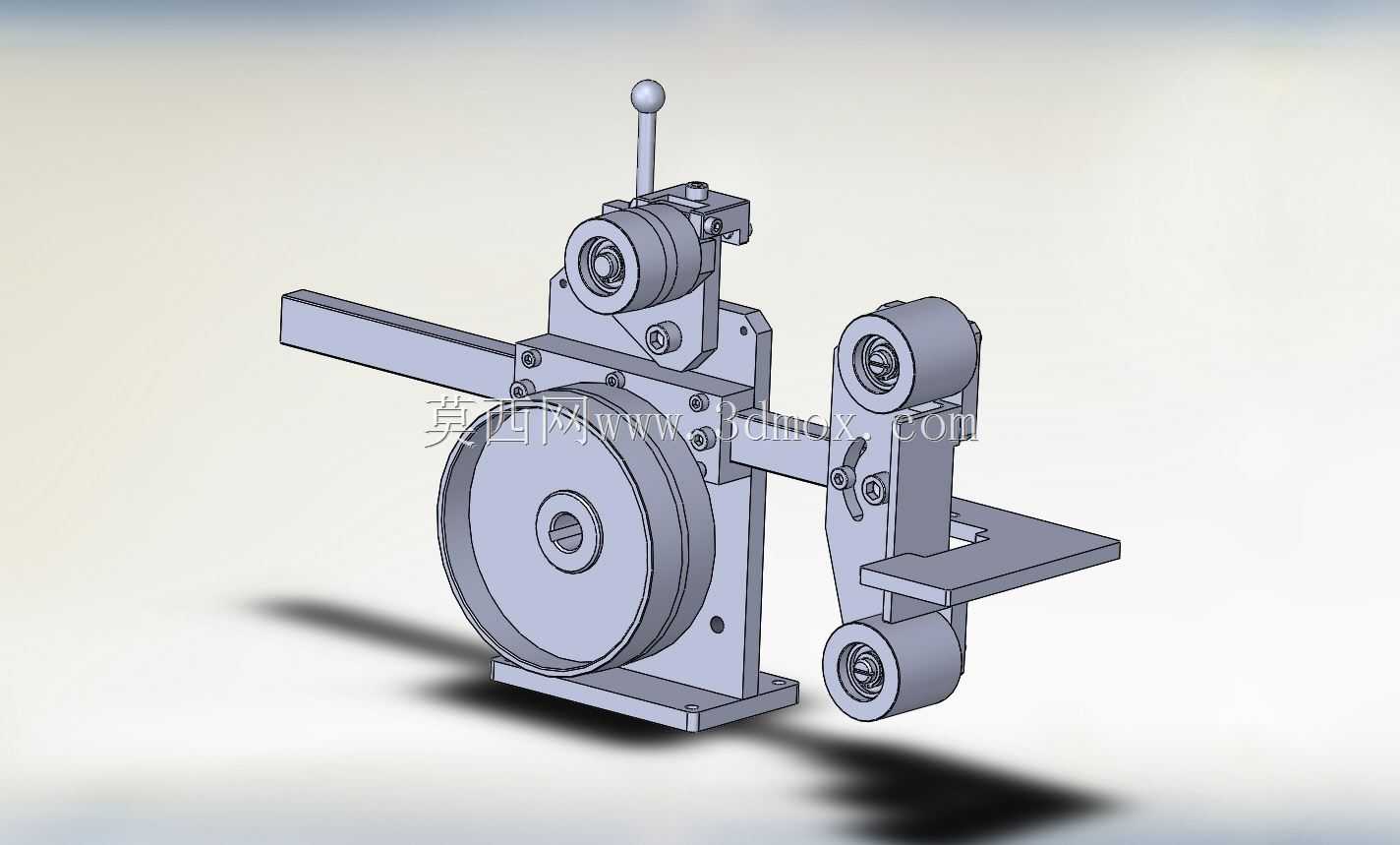

这款手动研磨设备主要面向小批量精密零件加工、五金工件修配、小型刀具刃口修整以及实验室试样制备场景，在机加工维修车间、五金作坊、精密量具修配工位都能适配使用，可针对小型金属工件的平面、圆弧面、窄槽侧壁做精细化研磨处理，替代纯手工研磨的不稳定操作，有效降低操作人员的技能门槛，提升研磨面的平整度与粗糙度一致性。设备整体采用立式基座承载结构，核心的大直径研磨轮通过中心轴固定在立式安装板上，研磨轮侧方设置带操作手柄的压料调节机构，可通过扳动手柄调整压轮与研磨轮的间隙，适配不同厚度的待加工工件，压轮表面做滚花防滑处理，送料过程中不会出现工件打滑偏移的问题。设备右侧延伸出双滚轮导向送料托架，托架上的两个导向滚轮可对长条状工件做行进导向，托架自带的水平托板可承托待加工工件的伸出段，避免长工件研磨时出现翘曲变形，保证研磨全程工件进给平稳。设计过程中优先考虑操作的便捷性与安装的适配性，整体基座采用带安装孔的平板式底座，可直接通过螺栓固定在常规钳工工作台面上，不需要额外定制专用安装台，整体横向安装边界不超过四百毫米，纵向进深不超过两百毫米，占用工作台面积极小，适合空间紧凑的工位布置。结构上所有转动副都采用标准轴承连接，转动过程无卡滞，手动操作手柄的力臂经过优化，操作人员仅需施加较小的力即可完成压料锁紧与进给操作，长时间操作不易产生疲劳。设备的研磨轮可根据加工需求更换不同粒度的研磨耗材，适配粗磨、半精磨、精磨不同工序的加工要求，导向托架的位置也可通过侧边的锁紧旋钮做前后调整，适配不同长度规格的工件加工。整体结构没有复杂的电控元件，纯机械结构可靠性极强，日常维护仅需定期给转动轴承加注润滑脂即可，故障率极低，非常适合没有气源、电源配套的零散修配场景使用，能够稳定保证工件研磨后的尺寸精度与表面质量，解决手工研磨力度不均、角度偏移导致的工件报废问题。
