工业辊压机设备结构设计方案

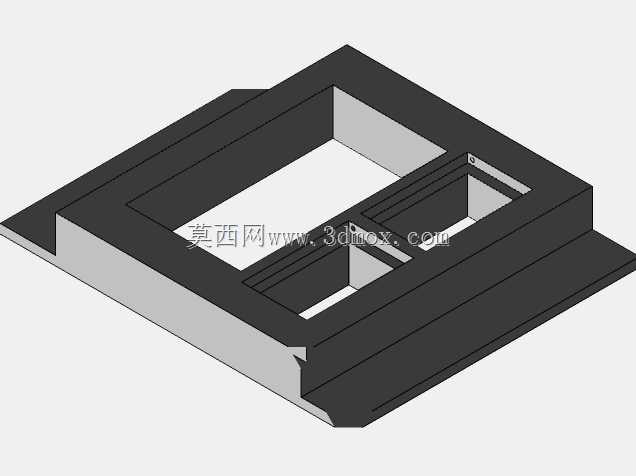

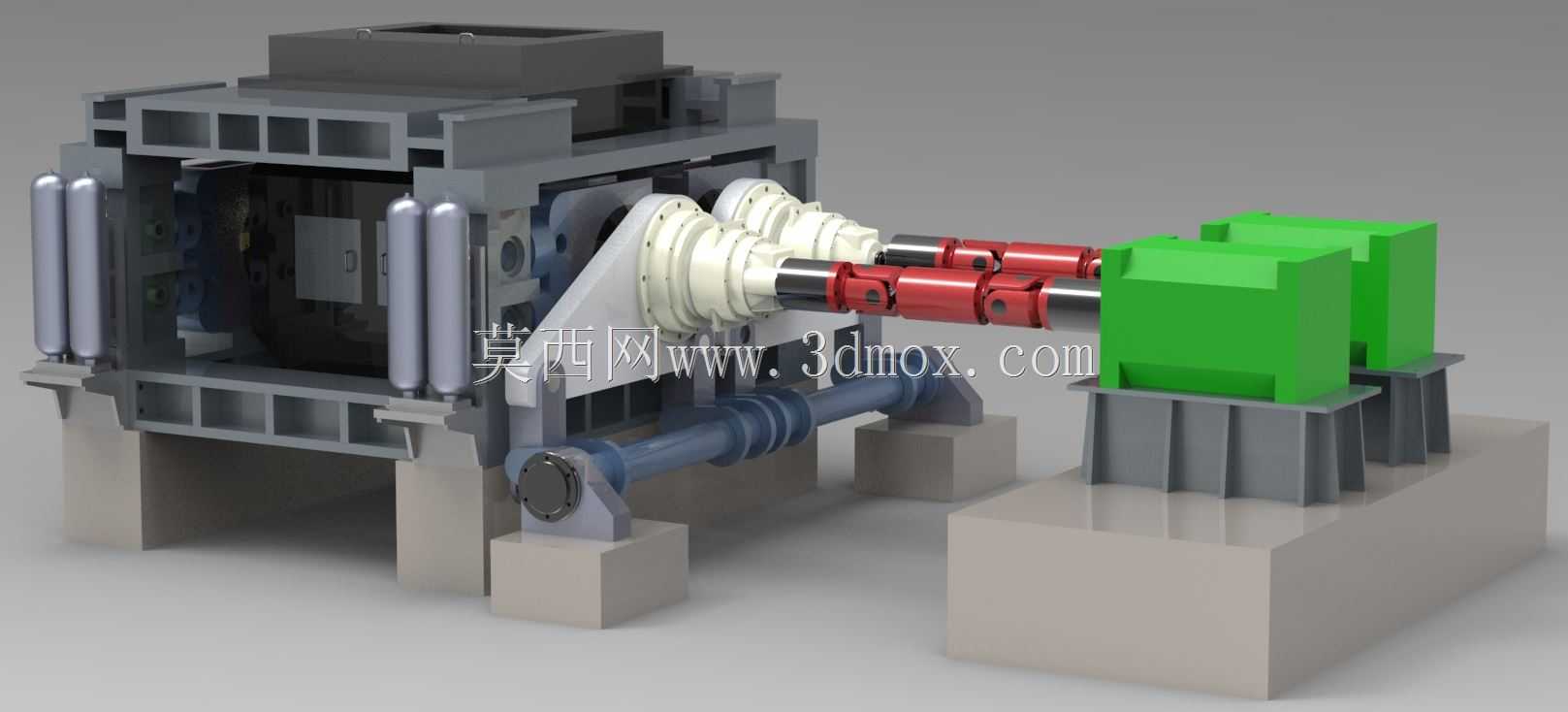

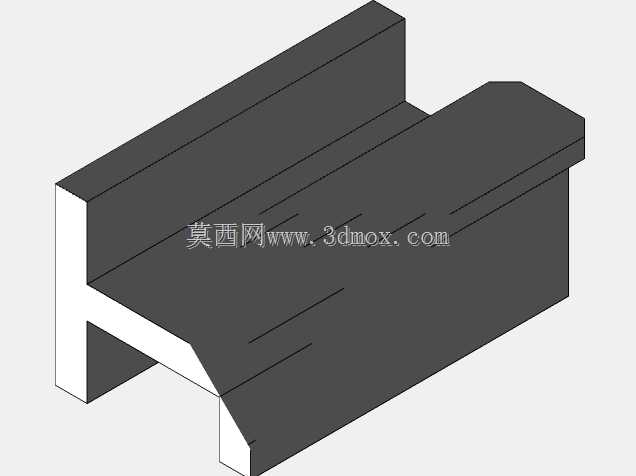

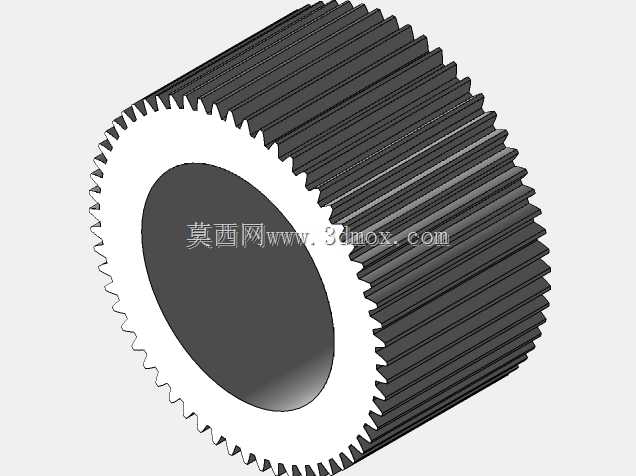

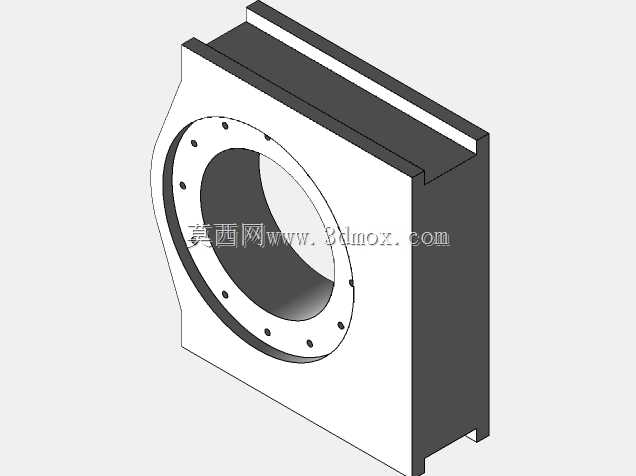

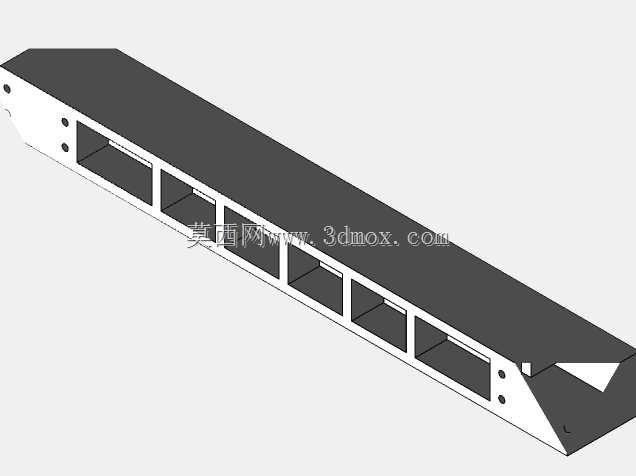

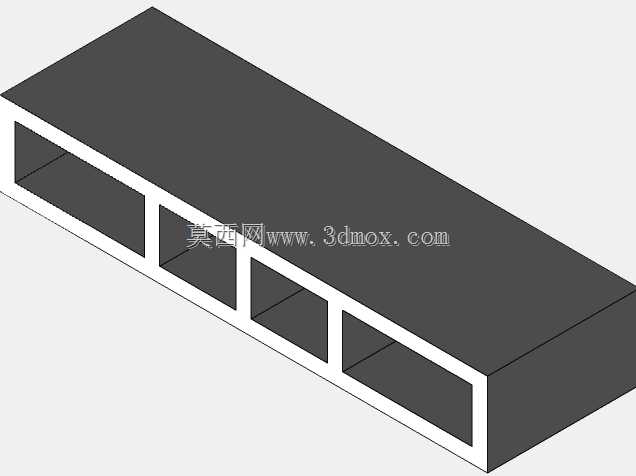

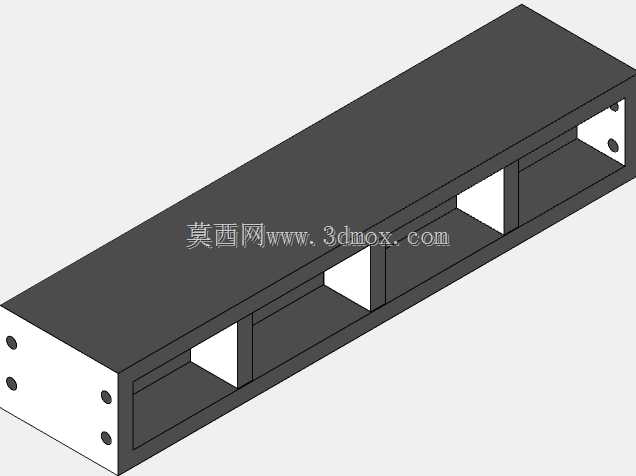

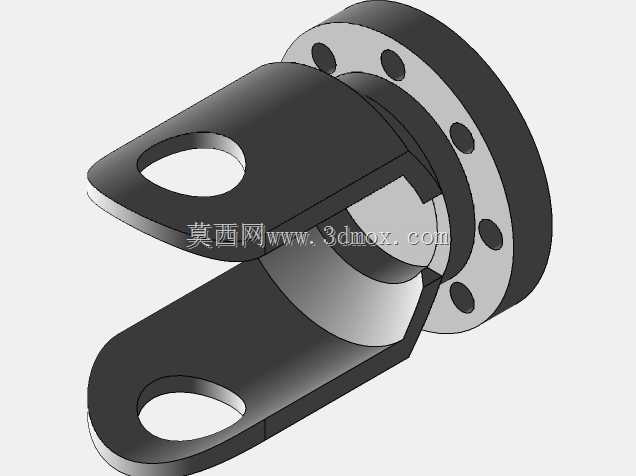

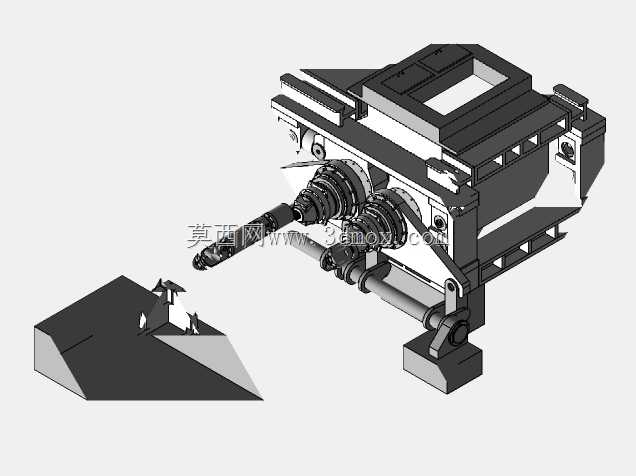

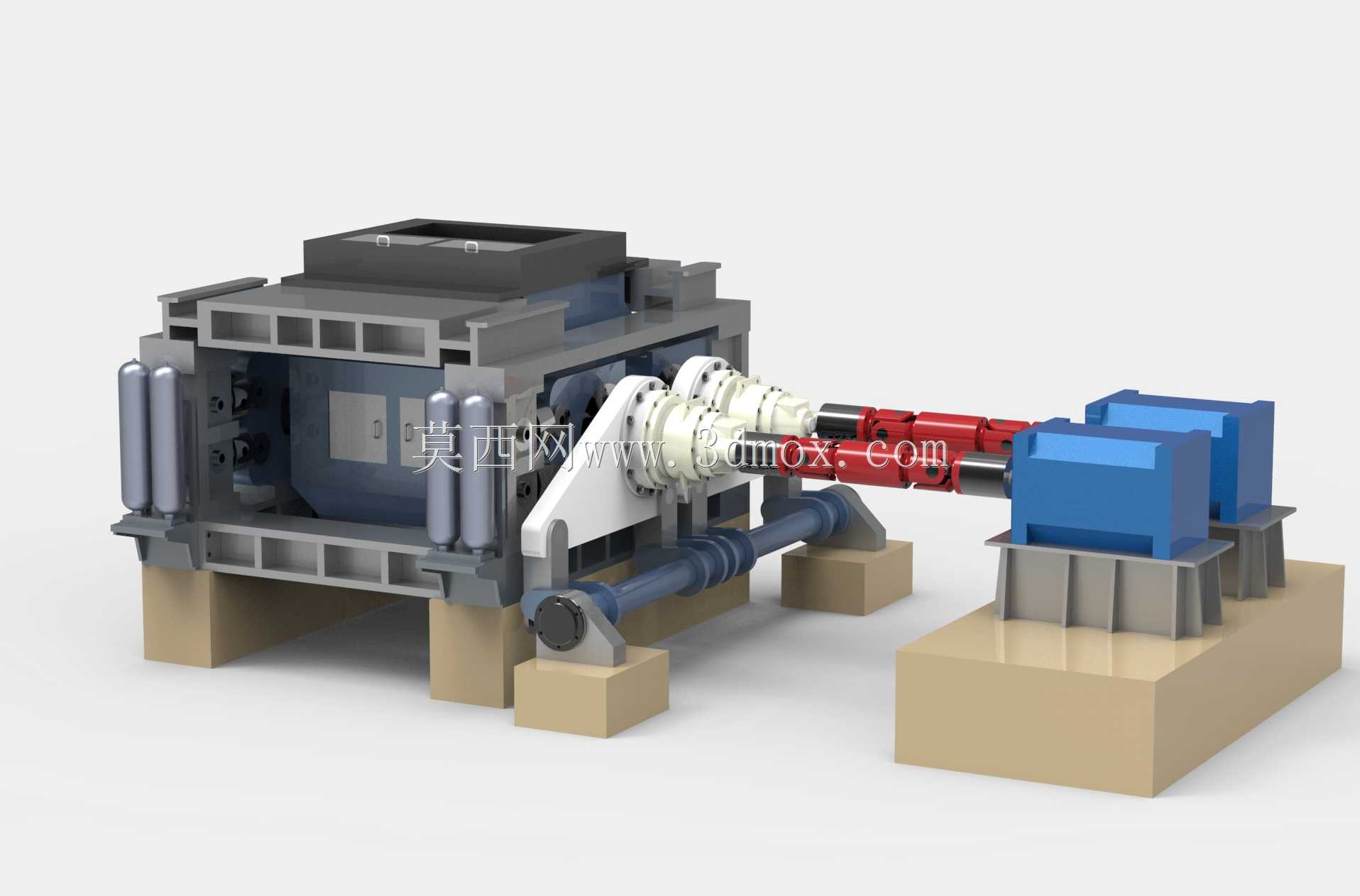

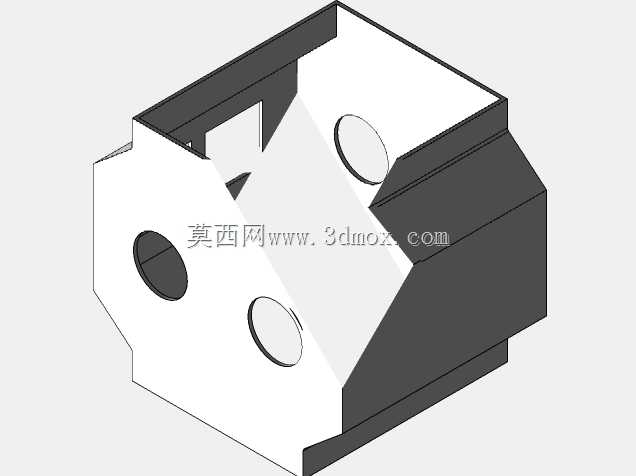

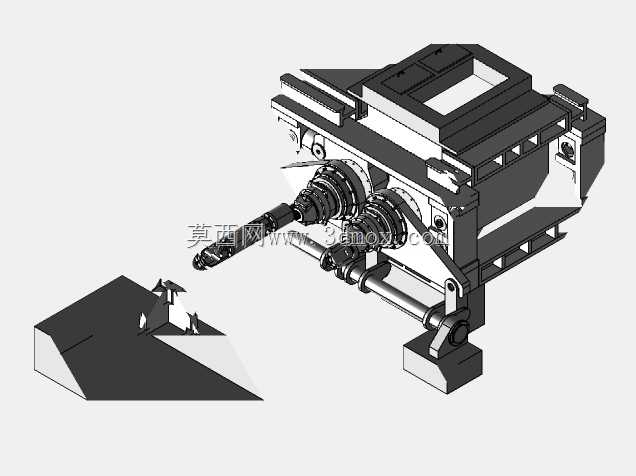

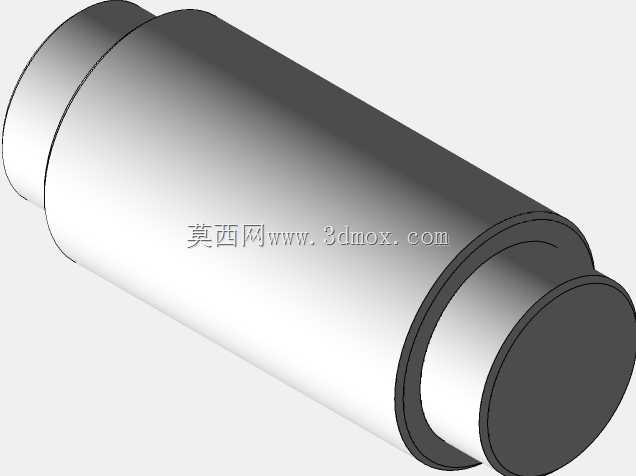

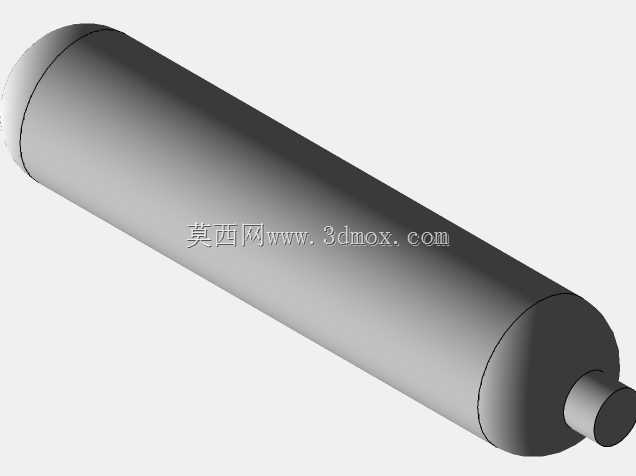

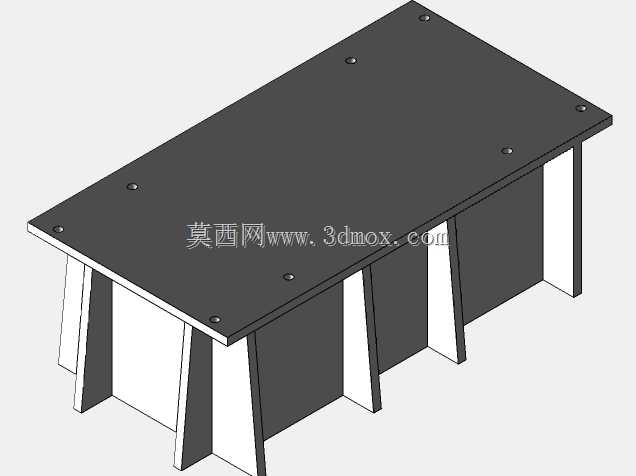

该辊压机设备主要面向建材、矿山、冶金等行业的物料粉磨前置工序场景，可对水泥熟料、石灰石、矿渣、金属矿石等中硬及以上硬度物料实施高压挤压粉碎作业，替代传统球磨机一仓的粗磨功能，能有效降低后续粉磨环节的系统能耗，提升整条粉磨生产线的处理效率，是目前粉磨工艺节能改造、新建高产粉磨线的核心配套设备。设备采用双压辊水平对置的核心结构，通过双驱动单元分别带动两根压辊做相向同步转动，物料从设备上部进料口落入两辊之间的楔形挤压腔后，被压辊面带入高压作业区，在数十兆帕的挤压力作用下被压碎为密实的料饼，料饼内部存在大量微裂纹，后续仅需轻微打散即可完成粉磨，相比传统粉碎工艺可降低30%以上的粉磨电耗。设计过程中重点考虑了重载工况下的结构稳定性，主机架采用整体箱型焊接结构，搭配厚重的混凝土安装基座，可抵消高压挤压作业产生的巨大反作用力与振动，避免设备运行过程中出现结构位移；压辊轴承采用大规格调心滚子轴承，搭配独立的润滑与冷却回路，可承受持续的径向重载冲击，延长核心部件的使用寿命；驱动端采用万向联轴器连接减速单元与压辊轴，可补偿安装误差与作业过程中的辊系窜动，保证动力传输的平稳性；侧挡板采用可调式耐磨结构，可减少辊端边缘的漏料问题，保证挤压作业区的料层压力稳定。设备的安装边界需预留足够的检修空间，主机本体与驱动单元采用分体式基座布局，驱动单元布置在主机侧方，可降低设备整体的纵向安装高度，适配不同层高的厂房布局；进料口上方需匹配稳流称重仓的安装位置，保证入机物料的连续均匀性，避免出现断料或料层波动导致的振动问题；设备底部基座需预埋足够强度的地脚螺栓，基座水平度误差需控制在允许范围内，保证辊系的平行度符合运行要求。整体结构设计充分考虑了现场运维的便捷性，压辊面采用可更换的耐磨衬板结构，衬板磨损后可在线更换，无需整体拆卸压辊，大幅缩短设备停机检修的时间；液压系统采用独立的模块化布局，可实时调整压辊间的作业压力，适配不同硬度物料的挤压需求，同时具备过载保护功能，当不可破碎的异物进入挤压腔时，可自动退让压辊避免设备结构损坏。
