工业双吸离心式通风机组结构设计

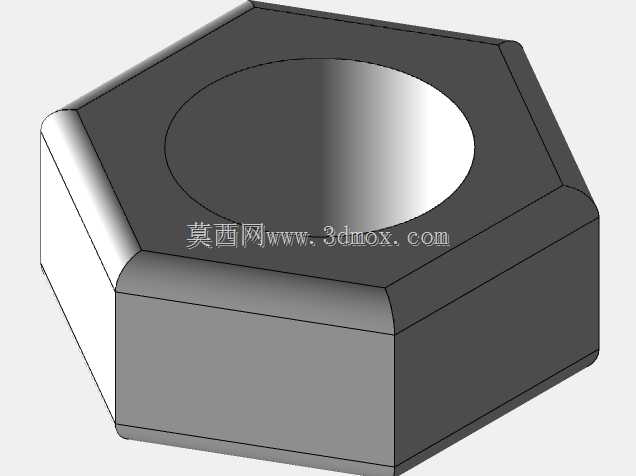

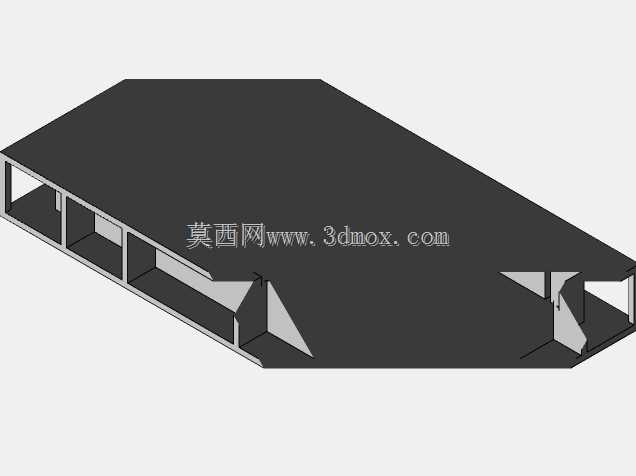

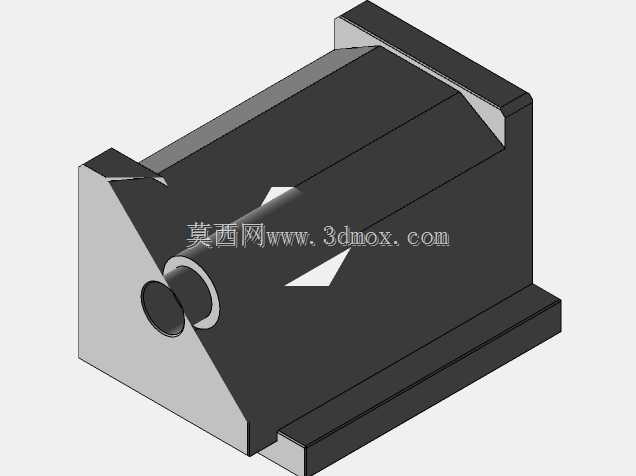

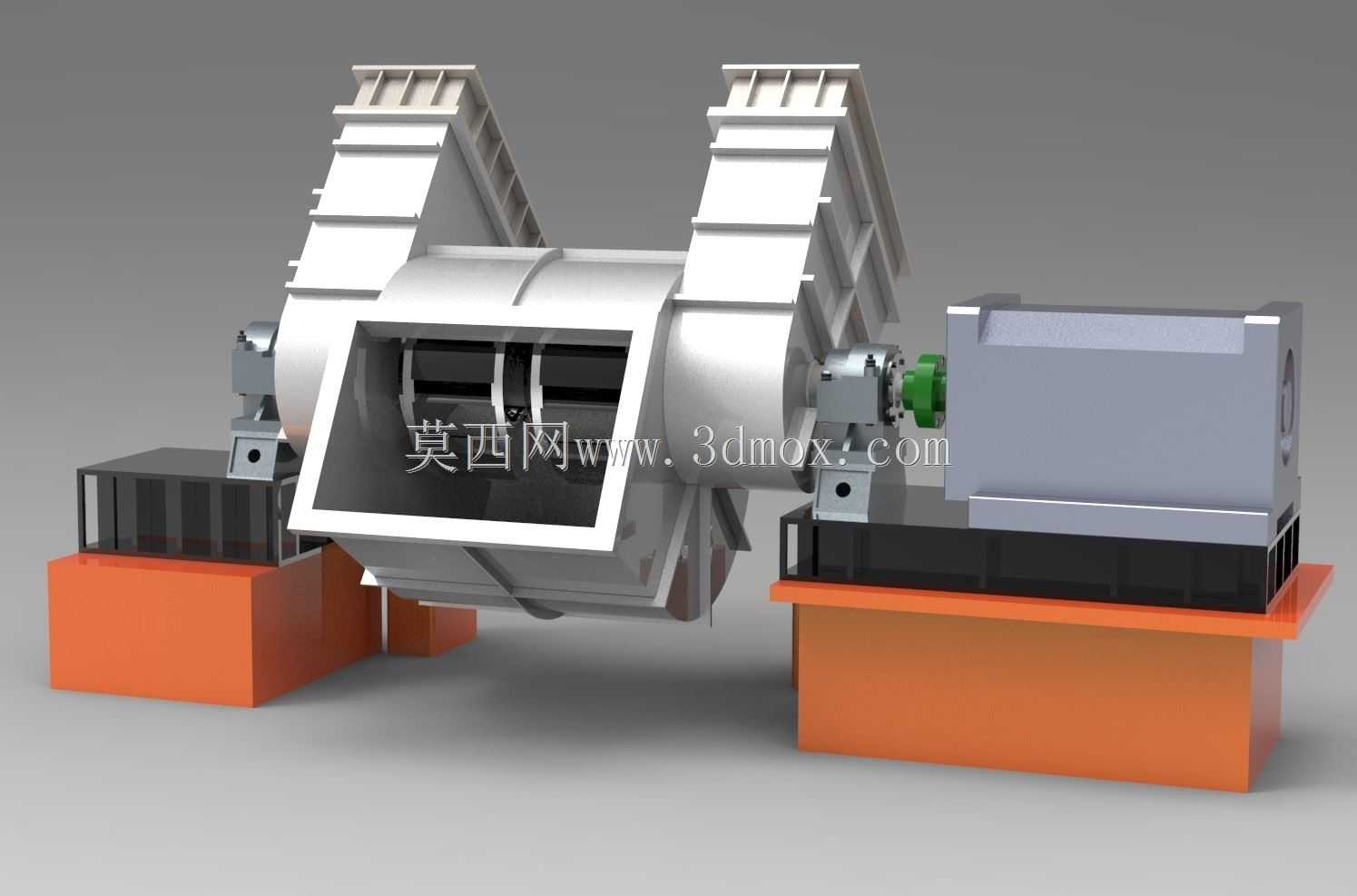

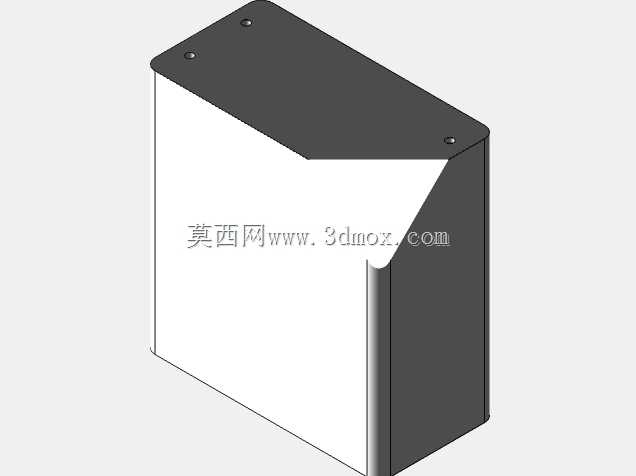

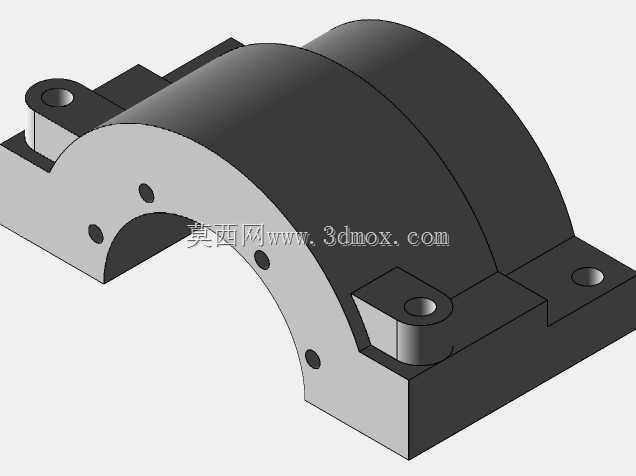

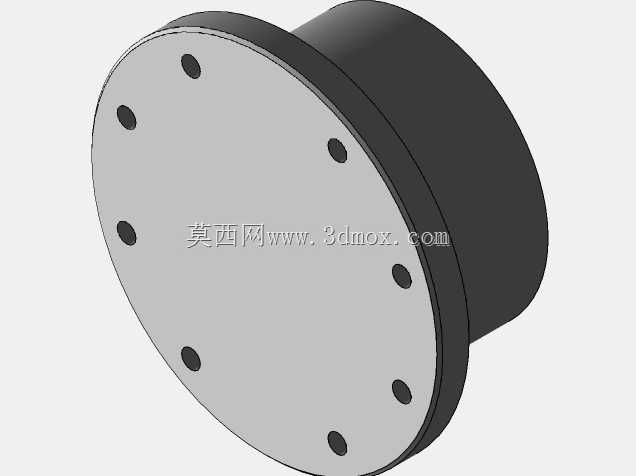

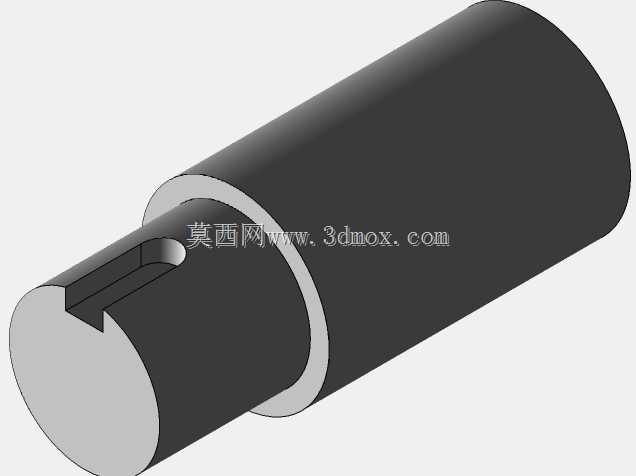

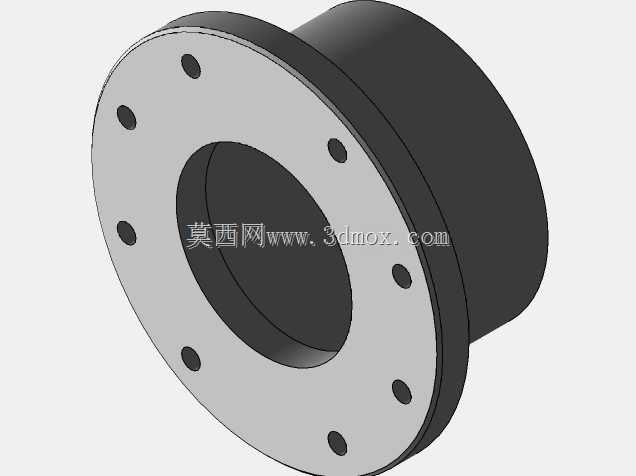

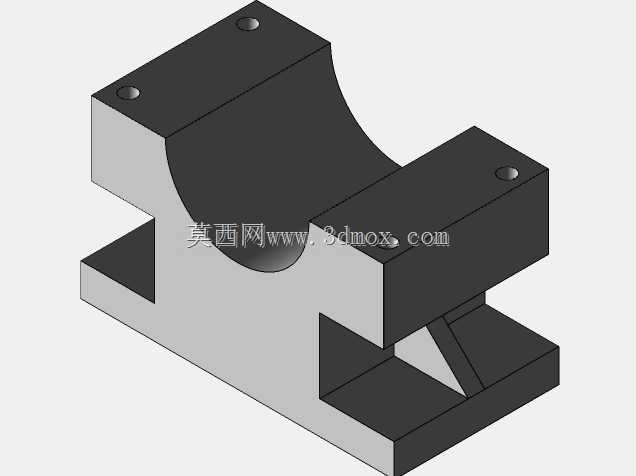

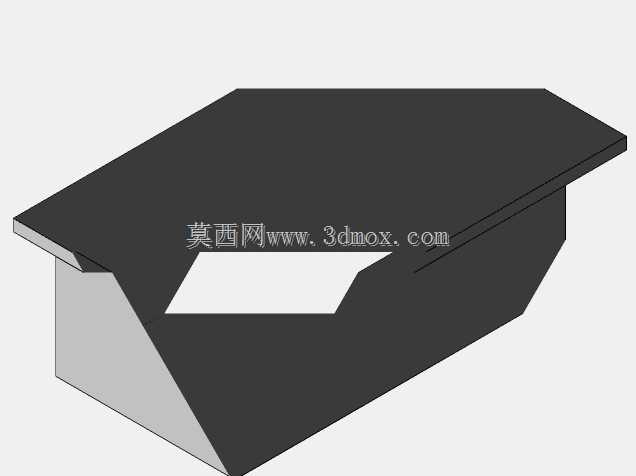

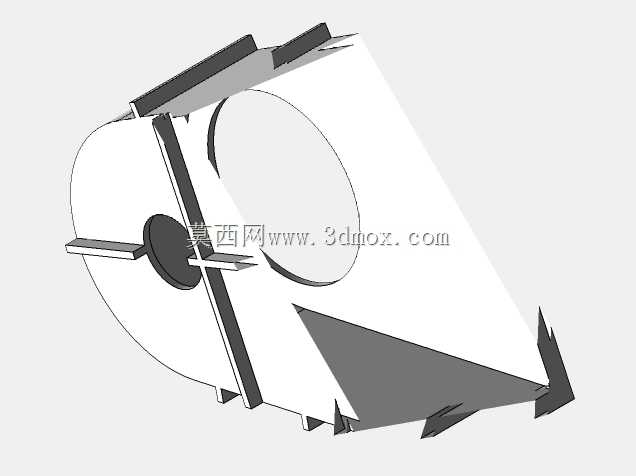

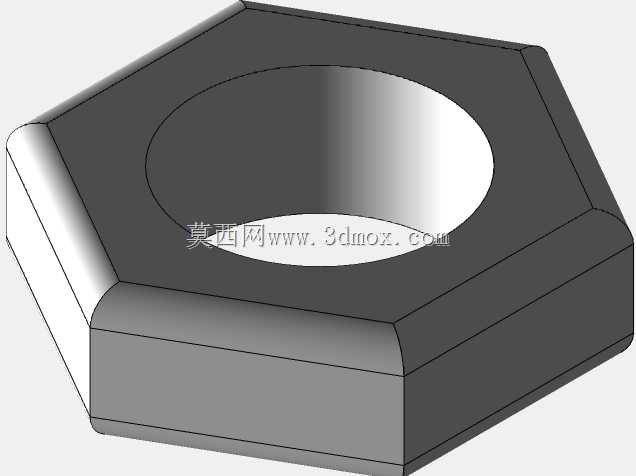

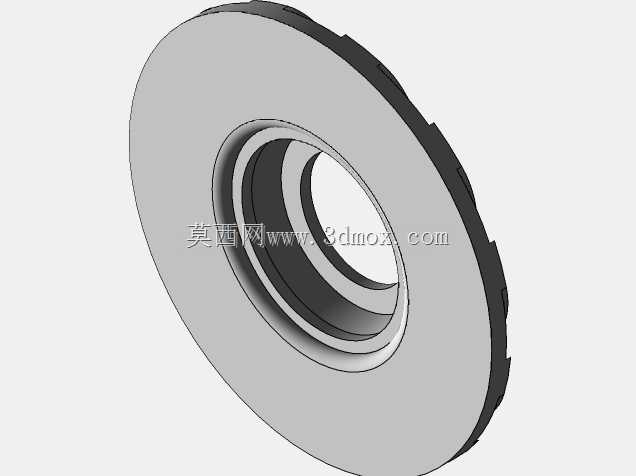

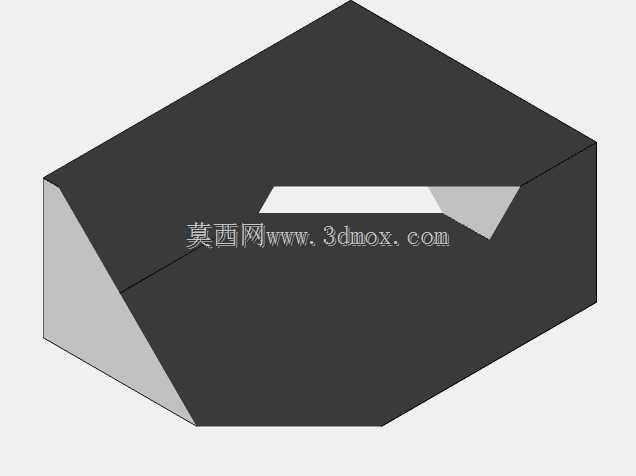

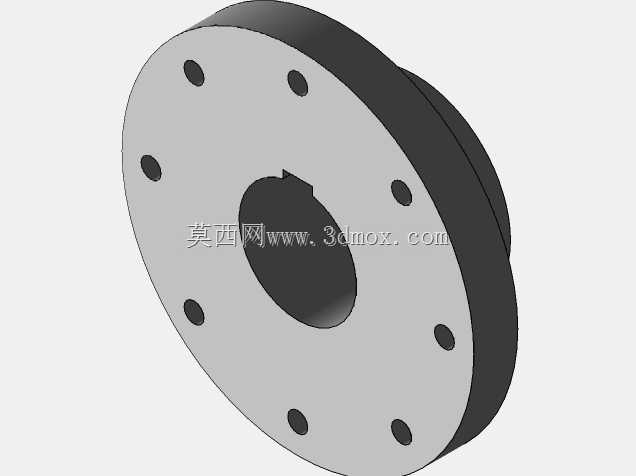

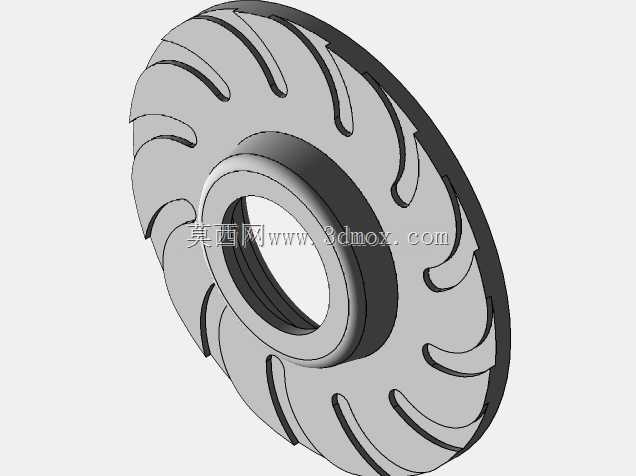

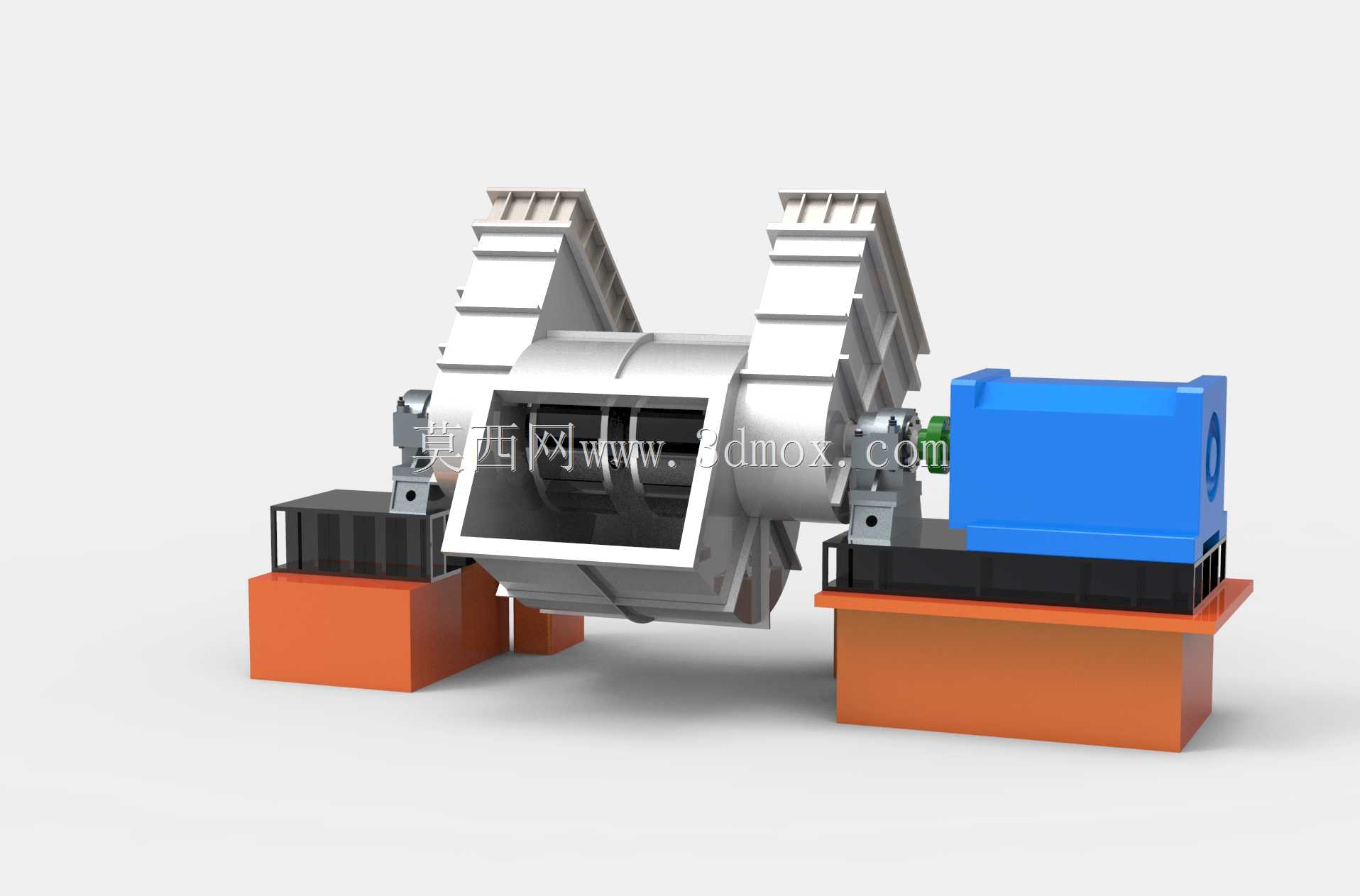

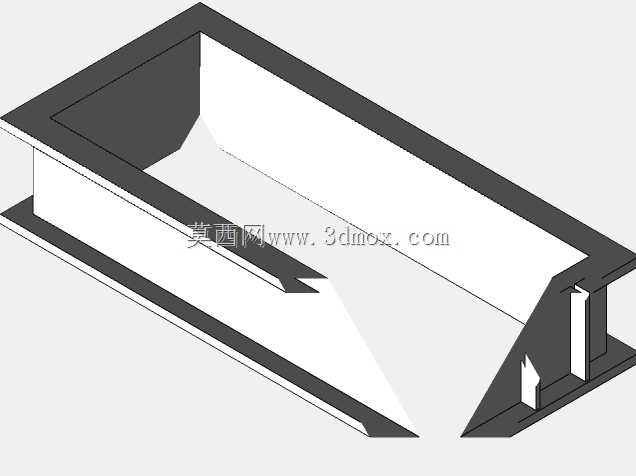

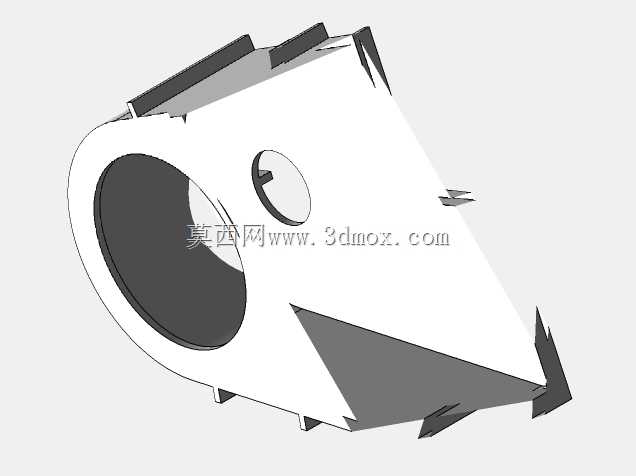

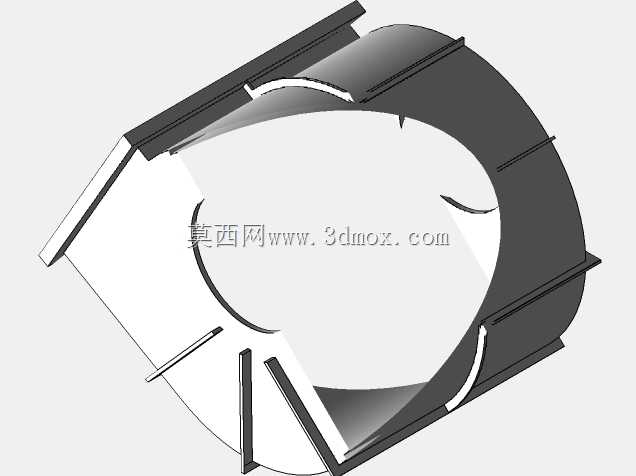

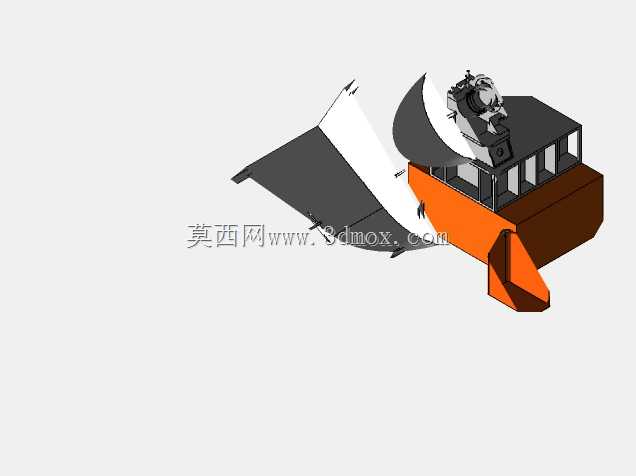

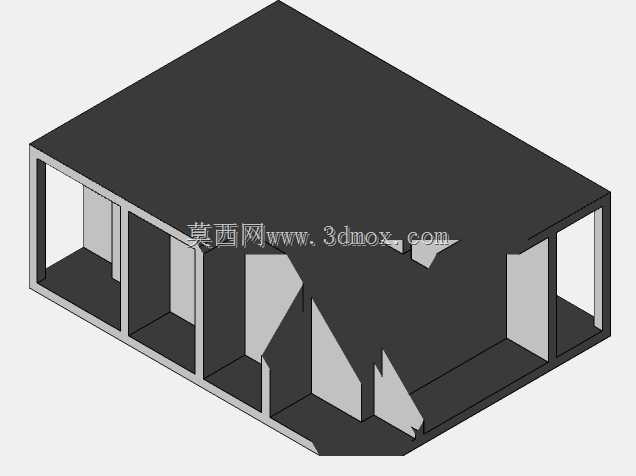

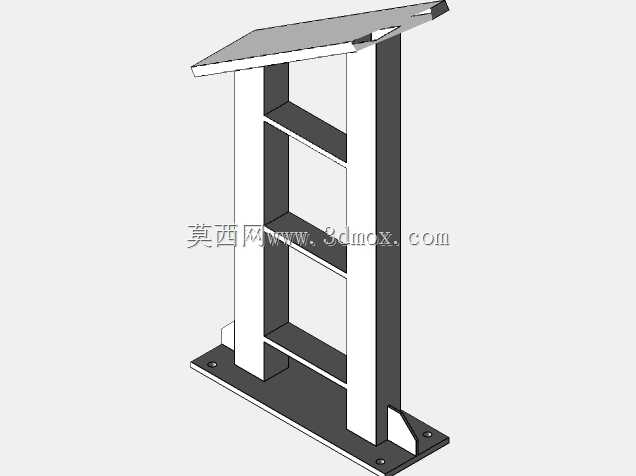

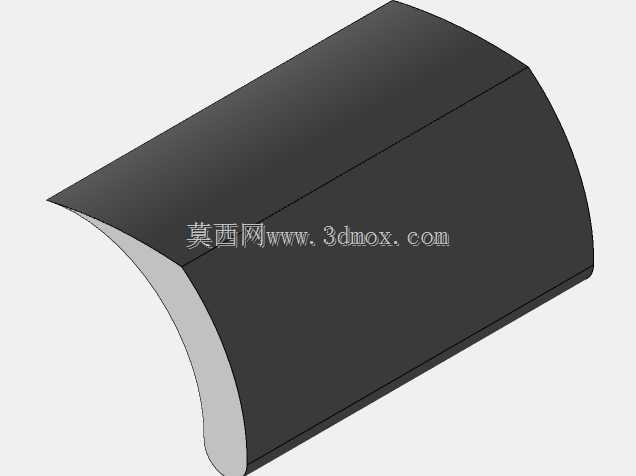

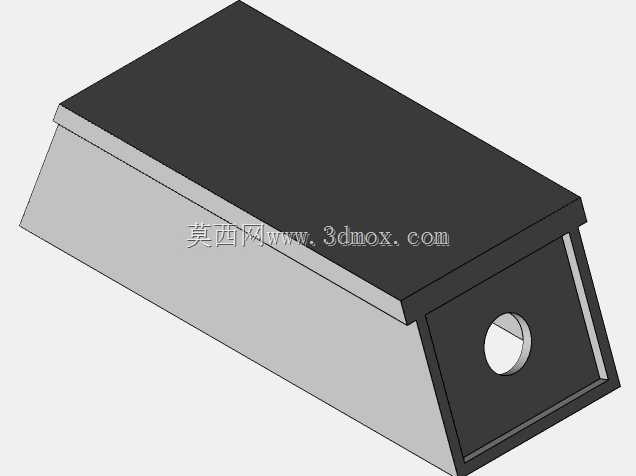

该模型还原的是工业场景常用的双吸式离心通风机组，主要应用于大型厂房通风换气、工业除尘系统风源供给、锅炉送风引风、隧道矿井通风排风、大型暖通空调系统空气输送等场景，可适配高风量、中等风压的气体输送需求，能够输送不含粘性物质的空气或其他无腐蚀性气体，气体内杂质含量不超过规定限值即可长期稳定运行，适配冶金、矿山、电力、化工、建筑等多个领域的通风作业需求。整套机组采用分体式布局设计，核心叶轮部分采用双吸式结构，相比单吸离心风机拥有更大的进风面积，相同叶轮直径下风量可提升40%以上，运行时叶轮两侧受力均衡，能有效降低轴向载荷，延长轴承部件的使用寿命。蜗壳部分采用加厚钣金焊接结构设计，流道经过顺滑过渡处理，可减少气流在蜗壳内部的涡流损耗，提升风机运行效率，降低运行时的气流噪音。驱动端采用联轴器直连传动结构，相比皮带传动拥有更高的传动效率，同时减少了皮带维护更换的工作量，适配长时间连续运行的工业工况。机组配套独立的钢制安装底座，底座预留了地脚螺栓安装孔位，可直接固定在混凝土基础上，安装时需校准电机轴与风机主轴的同轴度，误差控制在允许范围内即可避免运行时出现异常振动。底座下方设置有减震垫安装位，可搭配橡胶减震器或弹簧减震器使用，进一步降低机组运行时的振动传递，减少对周边建筑结构的影响。设计过程中充分考虑了设备的维护便利性，蜗壳侧面预留了检修门结构，无需完全拆解蜗壳即可完成内部叶轮的清灰、检查作业，轴承座位置预留了注油通道，日常维护时可直接完成润滑脂加注，无需拆解周边防护结构。外形尺寸方面，整套机组沿主轴方向长度适配常规工业厂房的设备安装空间，进风口采用双侧水平进风结构，出风口方向可根据现场管路布局需求调整角度，适配不同走向的通风管路连接，安装边界需预留足够的检修空间，侧面预留不小于一米的操作通道，顶部预留吊装维护空间，方便后期设备检修与部件更换。叶轮部分采用后弯式叶片设计，运行时高效区间宽，在工况风量波动较大的场景下依然能保持较高的运行效率，有效降低设备运行的能耗成本。
