工业级重型塑料破碎处理设备结构设计

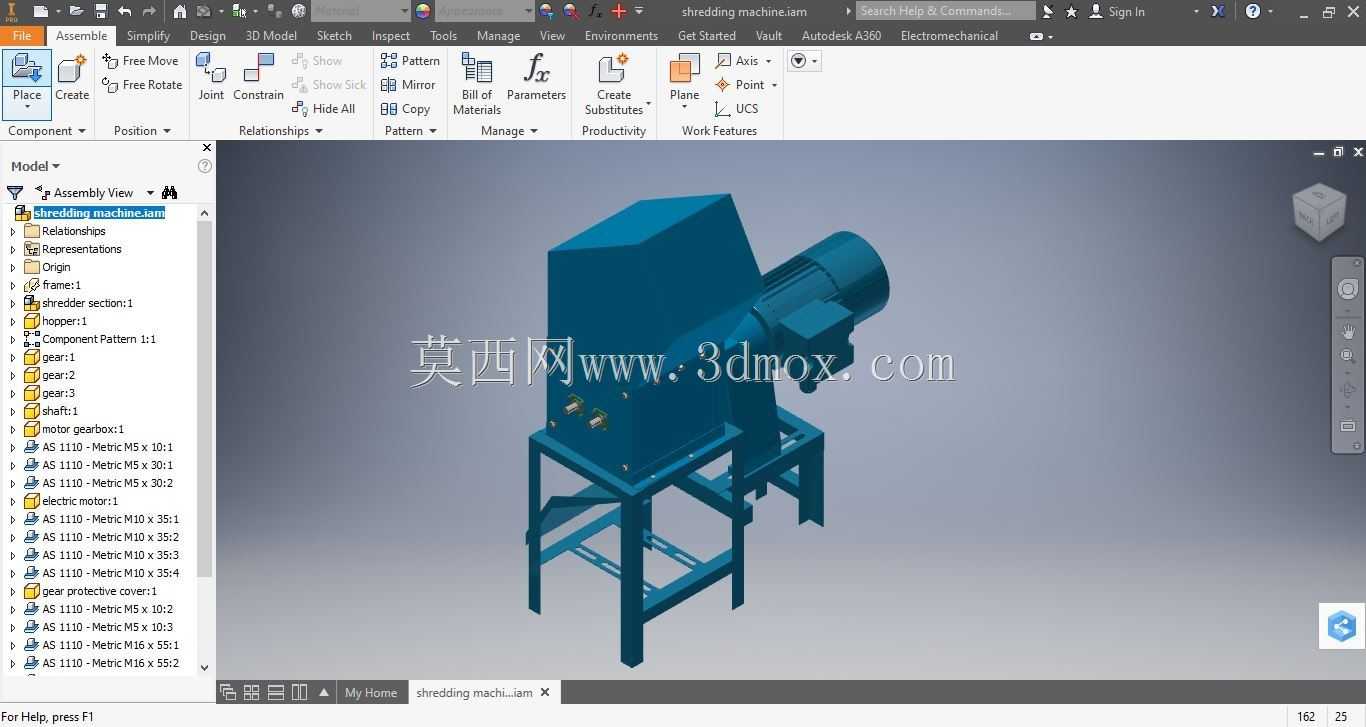

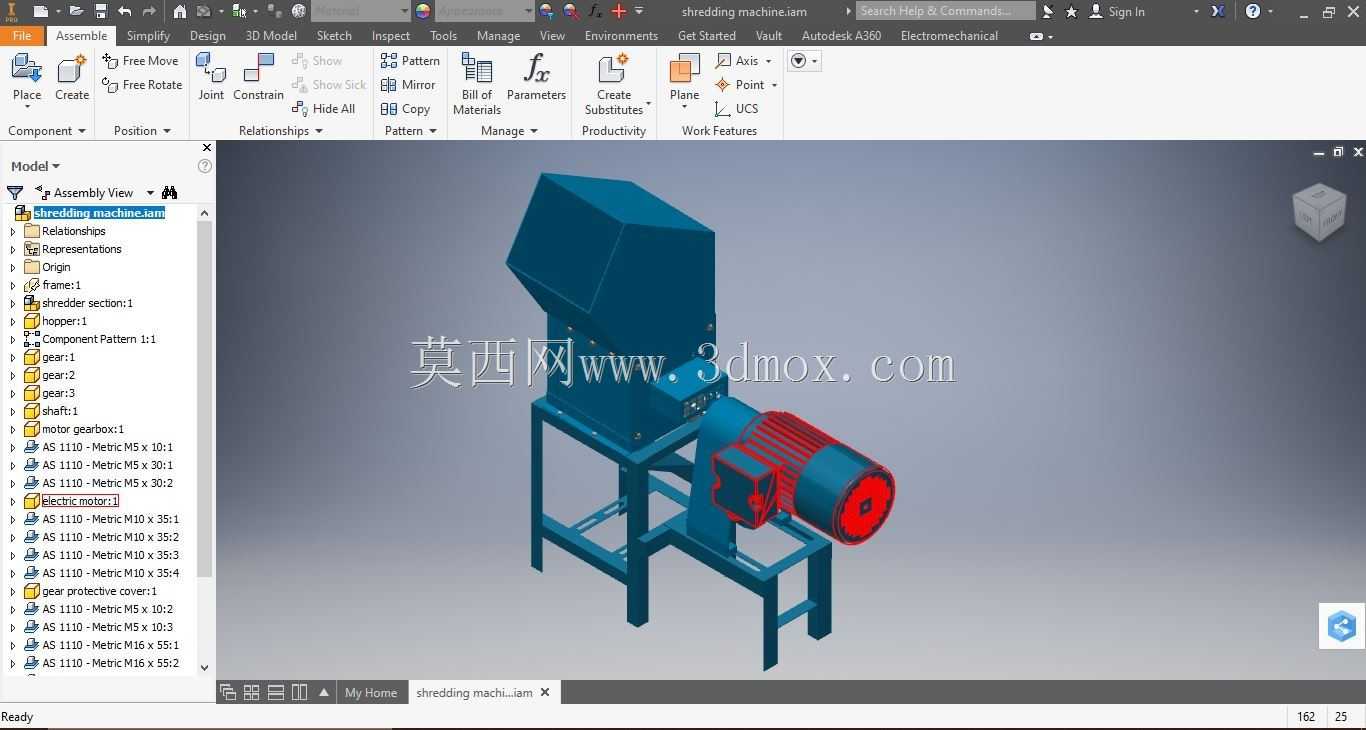

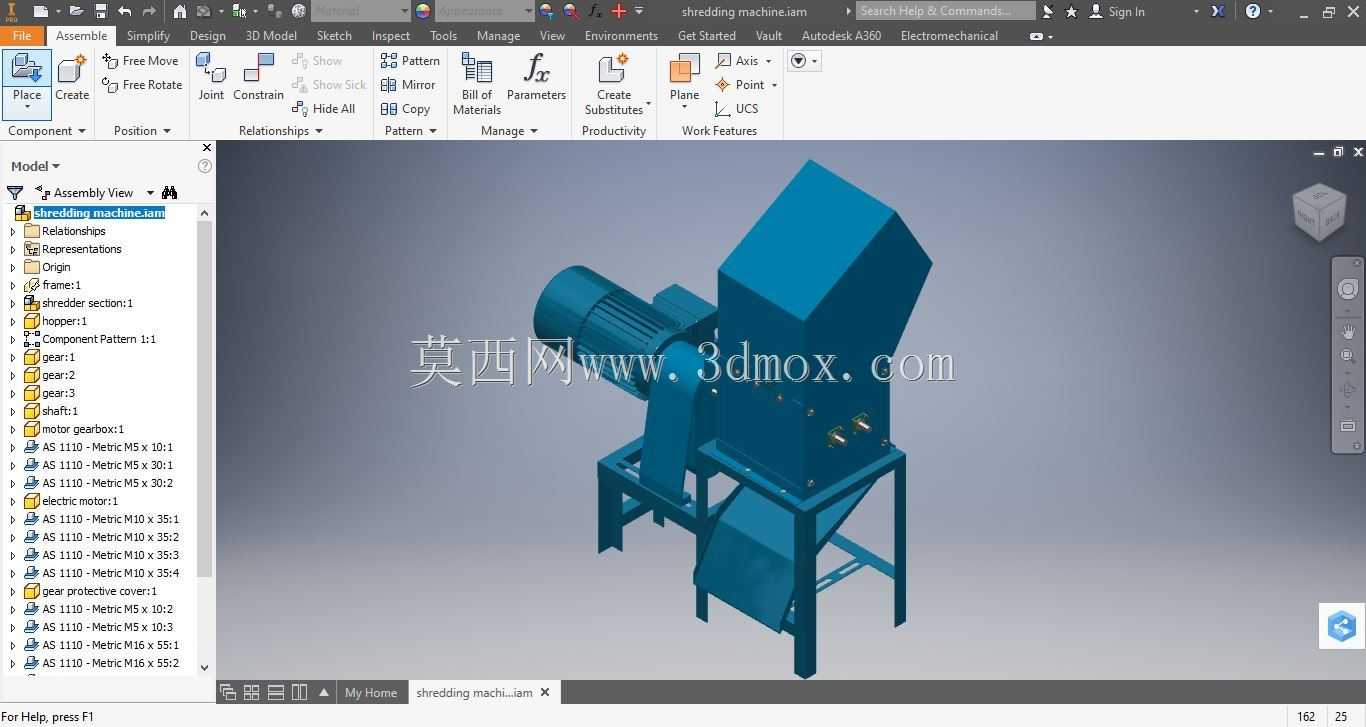

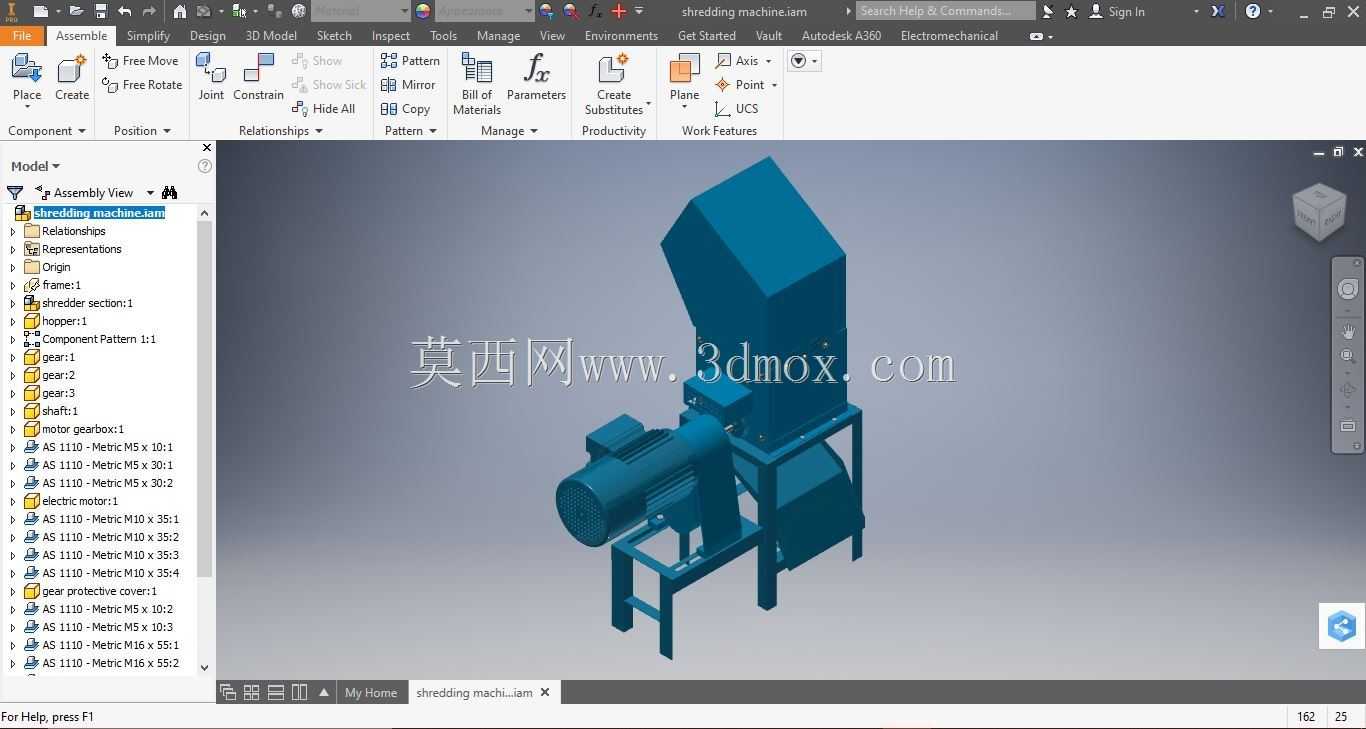

这款重型塑料破碎设备主要面向工业固废处理、塑料回收加工、注塑边角料回收等生产场景，可适配各类硬质塑料块、注塑浇口废料、废弃塑料制品的破碎减容作业，是塑料回收生产线前端预处理环节的核心处理设备，能够将大块不规则塑料物料破碎为尺寸均匀的小颗粒，为后续的清洗、再造粒工序提供符合进料要求的原料，大幅提升回收加工线的整体处理效率。设备整体采用立式分体布局设计，上部为倾斜进料的破碎腔结构，进料口采用大倾角扩口设计，既能够方便大块物料的投入，也能避免破碎过程中物料飞溅弹出，保障作业过程的操作安全；破碎腔外部采用加厚钢板焊接成型，内部预留了耐磨衬板的安装位置，可根据处理物料的硬度更换不同材质的衬板，延长腔体的使用寿命。设备下部采用方管焊接的一体式机架结构，机架通过横纵加强筋做了受力强化设计，能够承载破碎作业过程中产生的持续振动载荷，机架底部预留了地脚螺栓安装孔，可直接固定在混凝土安装基础上，进一步降低设备运行时的振动幅度与噪音传递。动力端采用卧式安装的驱动结构，动力输出端通过传动组件直接连接破碎腔内部的刀辊，传动路径短、动力损耗小，能够为破碎作业提供充足的扭矩输出，即使遇到硬度较高的厚壁塑料块也不会出现卡滞闷机的情况。在设计过程中，充分考虑了设备的安装边界与维护便利性，整机的安装占地面积控制在小型工业车间可轻松容纳的范围，机架侧面预留了足够的维护操作空间，可方便操作人员定期检查刀辊磨损情况、更换磨损的动刀与定刀，破碎腔的侧盖采用快拆式连接结构，无需大型吊装工具即可完成腔体内部的清理与检修作业。设备的外形尺寸经过反复优化，既保证了足够的进料容量与处理效率，也不会占用过多的车间生产空间，进料口高度符合人工投料或者配套输送带自动上料的高度要求，可灵活适配不同自动化程度的生产线布局，不管是单机独立作业还是接入成套回收生产线都能顺畅对接。刀辊部分采用交错式动刀排布设计，破碎过程中刀具对物料的剪切力均匀分布，破碎后的物料粒度均匀，过粉碎率低，能够有效减少后续筛分环节的工作量；腔体下部的筛网可根据出料粒度要求更换不同孔径的规格，满足不同后续加工工序对原料粒径的需求。
