SocketA平台CPU风冷散热冷却器结构模型

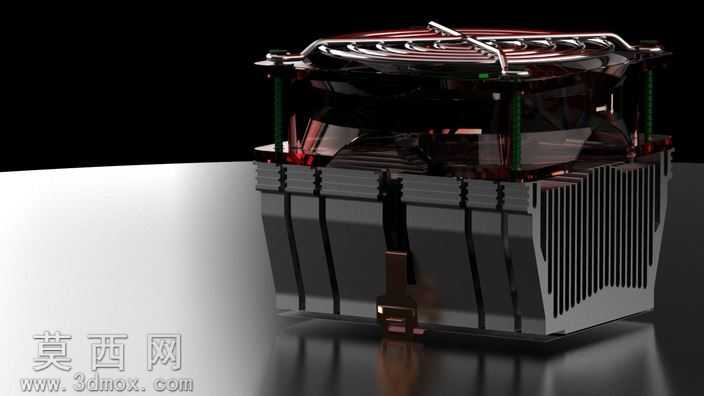

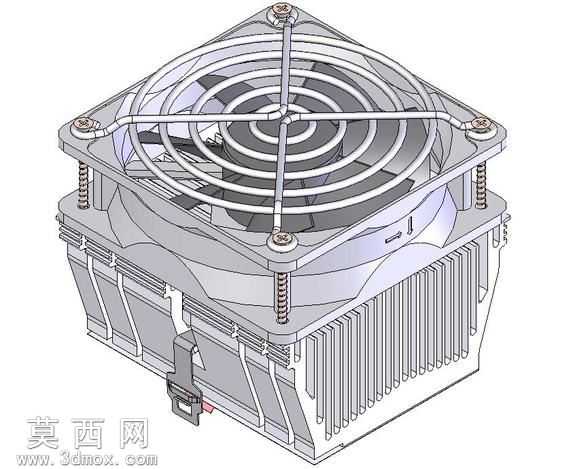

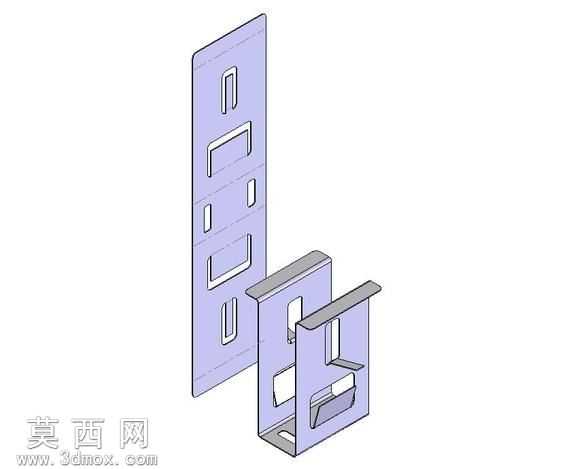

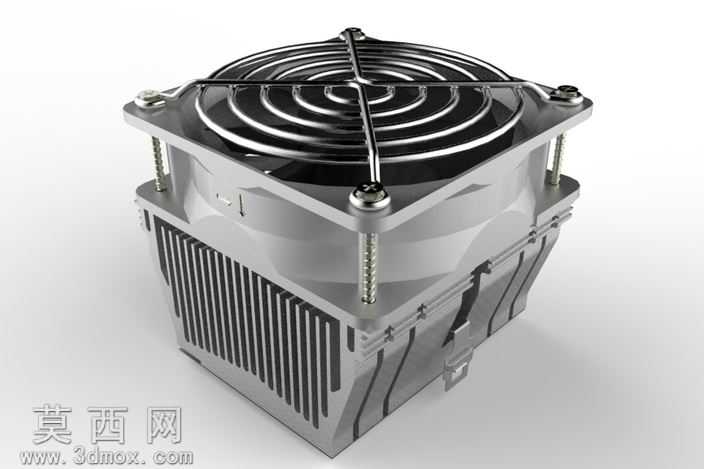

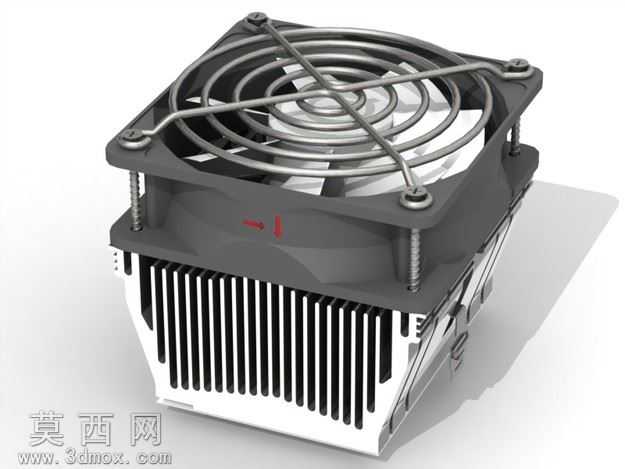

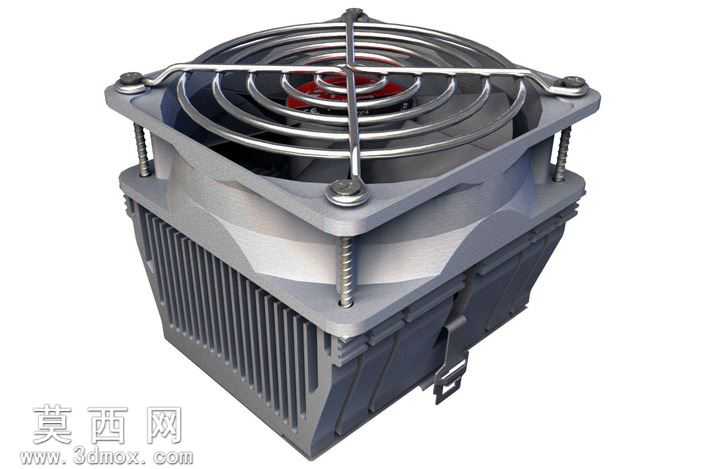

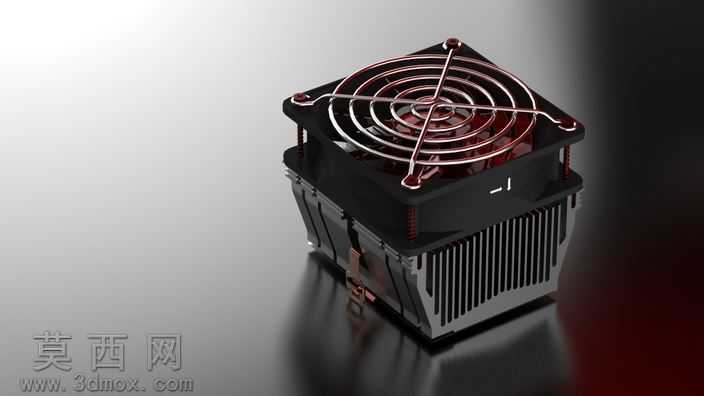

本模型为适配老式SocketA、462接口平台的CPU风冷冷却器，采用SolidWorks完成全参数化三维建模，完整还原产品的装配结构与外观细节，建模过程遵循自底向上的装配逻辑，分别完成散热底座、鳍片组、轴流风扇、金属防护网、固定扣具、锁紧螺丝等独立零件的建模后，按照实际装配约束完成整体装配，所有零件的配合间隙、安装定位均参考实物尺寸设定，可直接用于结构验证、装配干涉检查与教学演示。模型对散热结构的细节还原度较高：底部为铝合金压铸成型的散热底座，建模时还原了底座与CPU核心接触的平整平面，以及底座向上延伸的放射状鳍片结构，鳍片采用等间距阵列排布，建模时通过线性阵列特征快速生成鳍片主体，同时还原了鳍片根部与底座连接的圆角过渡，还原实际压铸工艺的结构特征，鳍片之间预留了均匀的通风流道，保障空气流通时的热交换效率。上部的轴流风扇部分，建模时还原了方形扇框、中心轮毂、扇叶的曲面造型，扇叶采用曲面放样特征生成，还原了扇叶的倾斜角度与导流弧度，匹配实际风扇的送风角度设计；风扇顶部加装的金属防护网采用螺旋线扫描生成环形金属丝，再通过交叉的直金属丝完成防护网的栅格结构，还原防护网的防护功能与金属质感，防护网通过四角的固定螺丝与扇框锁紧，建模时还原了螺丝的螺纹细节与压紧固定的装配关系。模型的固定结构部分，还原了适配老式CPU插座的弹性金属扣具，扣具采用钣金特征建模，还原了扣具的卡扣造型与弹性形变结构，同时还原了四角的长杆固定螺丝，螺丝贯穿散热鳍片组与扇框，将风扇、鳍片、底座锁紧为整体，还原实际产品的装配逻辑。材质渲染阶段，为铝合金散热底座与鳍片赋予磨砂铝合金材质，还原金属的哑光银灰色质感与细微的颗粒纹理；为风扇扇叶、扇框赋予黑色阻燃塑料材质，还原塑料的半哑光质感；为金属防护网、扣具、螺丝赋予亮面镀铬金属材质，还原金属的反光特性；中心风扇轮毂处的红色标识部分赋予红色塑料材质，还原产品的外观配色细节。渲染时采用产品展示常用的三点布光，主光从侧上方照射突出散热鳍片的层叠结构与金属质感，辅光补全暗部细节避免阴影死黑，轮廓光勾勒产品边缘提升立体感，最终渲染效果清晰展现冷却器的整体造型与结构细节，可用于产品展示、结构教学等场景。
