带散热叶片结构的动力飞轮三维设计

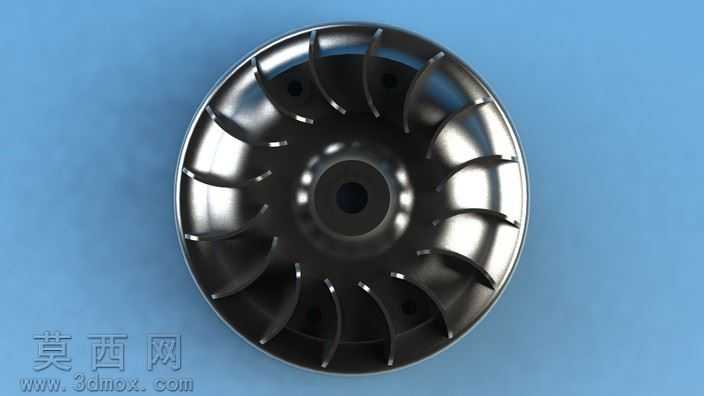

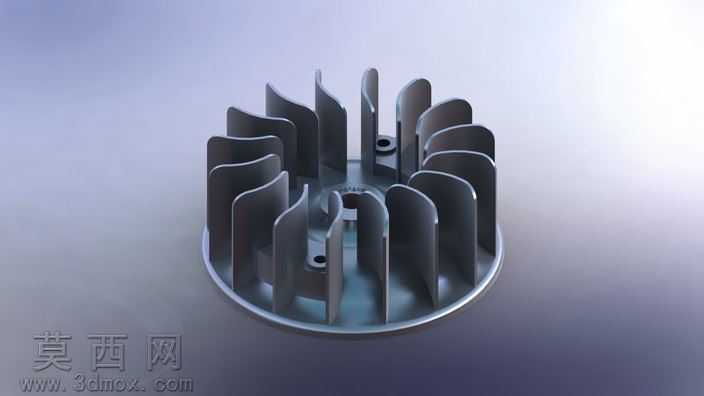

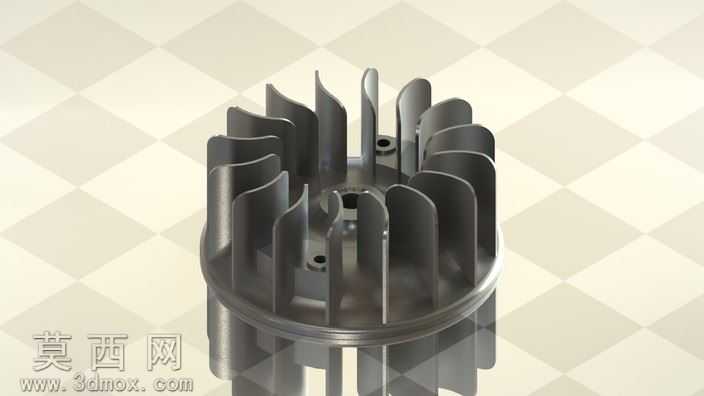

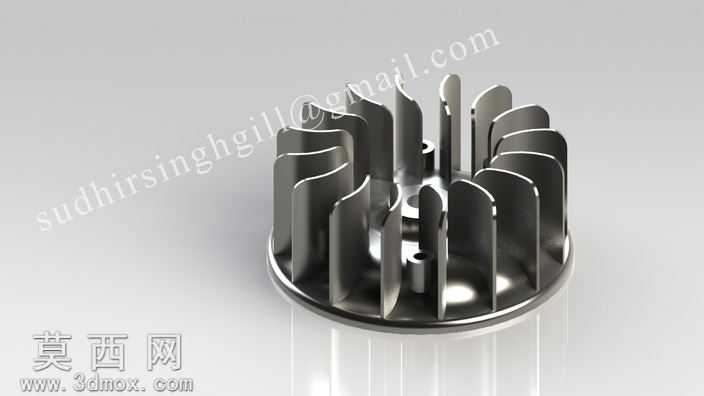

本作品为带径向散热叶片的飞轮三维建模设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台特征生成飞轮的圆形底座基体，精准控制底座的厚度、外圆直径与中心安装孔的孔径、孔位分布，确保中心安装位可适配对应规格的动力输出轴，预留的安装小孔位置与尺寸严格匹配通用紧固件的装配要求。在叶片结构设计上，采用圆周阵列特征完成多组弧形散热叶片的排布，每片叶片的曲面弧度经过反复调整，既保证叶片与底座的连接强度，避免高速旋转时出现结构应力集中，又通过弧形曲面引导气流走向，提升飞轮运转过程中的散热效率，叶片的高度、厚度沿径向做渐变处理，靠近中心区域的叶片厚度更大，强化根部连接强度，外沿区域叶片适当收薄，在保证结构刚性的同时控制整体重量，优化飞轮的转动惯量分布。材质与渲染阶段，为模型赋予哑光金属材质，模拟铸铝或钢制零件的真实质感，调整材质的粗糙度、反射率参数，还原金属零件表面的细微磨砂纹理，渲染时采用柔和的顶光与侧光组合，清晰呈现叶片之间的阴影层次，突出叶片的立体结构与曲面过渡效果，底座边缘做微小的圆角处理，避免尖锐棱角带来的安全隐患，同时让零件外观更符合实际工业产品的加工工艺要求。设计思路上，该飞轮兼顾储能与散热双重功能，区别于传统实心飞轮结构，叶片式设计在保证飞轮具备足够转动惯量、满足动力系统储能稳速需求的同时，可随轴转动带动周边空气流动，为相邻的动力部件带走运转产生的热量，适用于小型通用动力设备的传动系统，整体结构无冗余特征，所有特征均可直接对接后续的数控加工或铸造工艺，中心孔与安装孔的参数符合通用机械装配标准，具备实际生产应用的可行性，建模过程中所有尺寸均添加几何约束与尺寸约束，后续可根据不同的动力参数需求，快速调整叶片数量、底座直径、整体厚度等参数，快速生成适配不同功率设备的飞轮变体模型。
