锅炉配套冷水输送卧式离心泵结构

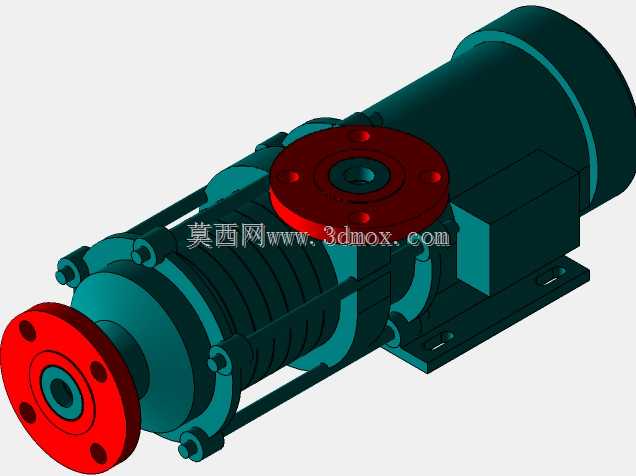

这款卧式离心泵主要面向蒸汽锅炉配套的冷水输送场景设计，可在酒店、商用供热站点、小型工业供汽系统中承担锅炉补给水、冷却水循环的核心输送任务，能够持续将常温冷水稳定输送至锅炉水系统，匹配锅炉运行时的恒定水量补给需求，也可适配其他对输送压力、流量稳定性有要求的清水输送工况。设备采用电机与泵体直联的卧式布局，整体结构紧凑，泵体两端设置带螺栓孔的红色法兰接口，分别作为进水端与出水端，法兰接口的尺寸、螺栓孔位均遵循通用管路连接标准，可直接与同公称通径的工业管路对接，无需额外制作过渡转接件，大幅降低现场安装的适配成本。泵体中段采用分段式筒状结构设计，通过拉紧螺栓将泵壳各段锁紧密封，既保证了泵腔在额定压力下的密封性能，也方便后期拆解维护叶轮、密封件等内部易损部件，底部设置一体式铸造安装底座，底座上预留对称分布的安装固定孔，可直接通过螺栓固定在混凝土基础或钢制安装支架上，安装时需保证底座水平度偏差在允许范围内，避免运行时产生额外振动影响轴承与密封件的使用寿命。设计过程中充分考虑了冷水输送工况的运行特性，过流部件的流道做了顺滑过渡处理，减少水流在泵腔内的涡流损失，提升水力效率，电机与泵体的同轴度通过加工止口保证，降低运行时的径向跳动，延长机械密封的使用寿命。设备整体的安装边界预留了足够的管路操作空间，两端法兰外侧预留了管路对接、螺栓紧固的操作距离，电机尾部预留了散热与维护空间，可适配多数中小型锅炉房的紧凑安装空间需求，运行时振动小、噪音低，无需额外做复杂的隔振基础即可稳定运行，能够长期连续为锅炉系统提供稳定的冷水输送支持，保障锅炉水系统的压力与水量稳定。
