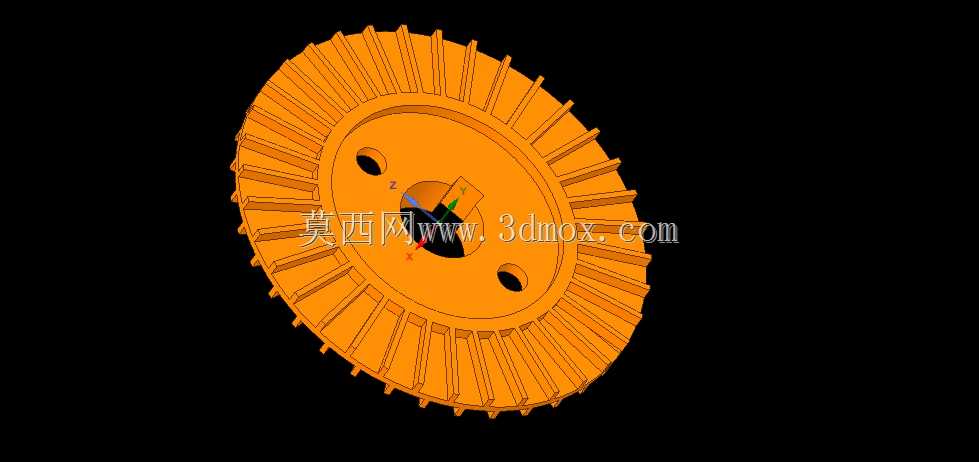

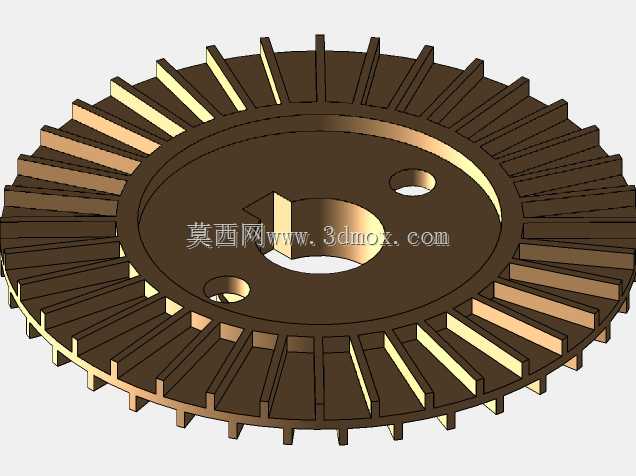

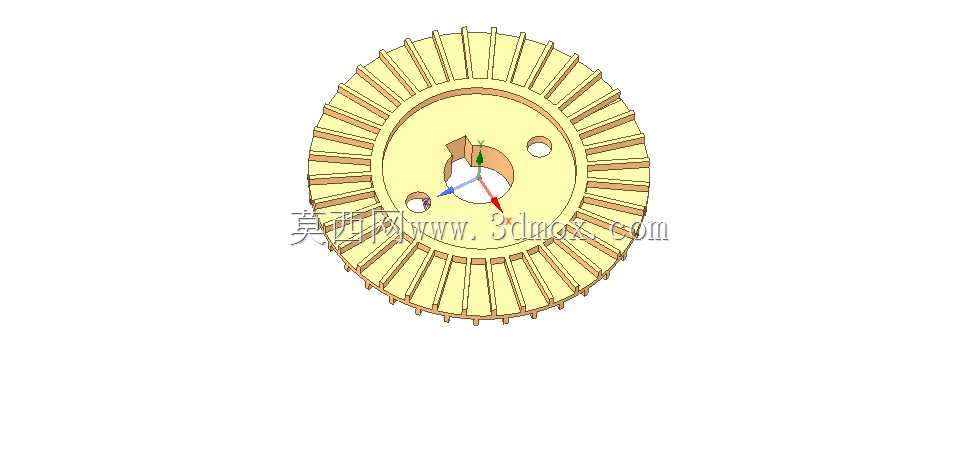

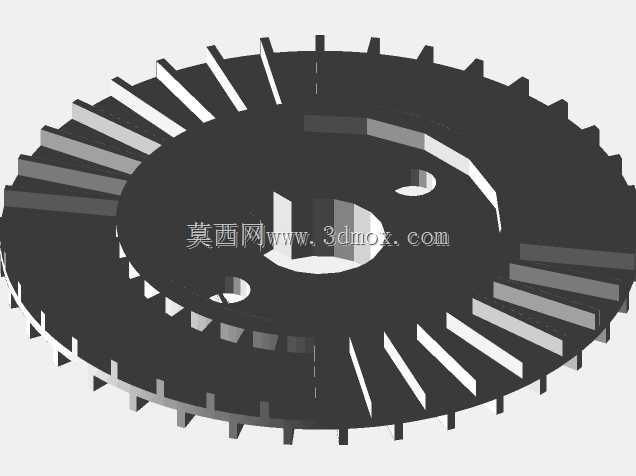

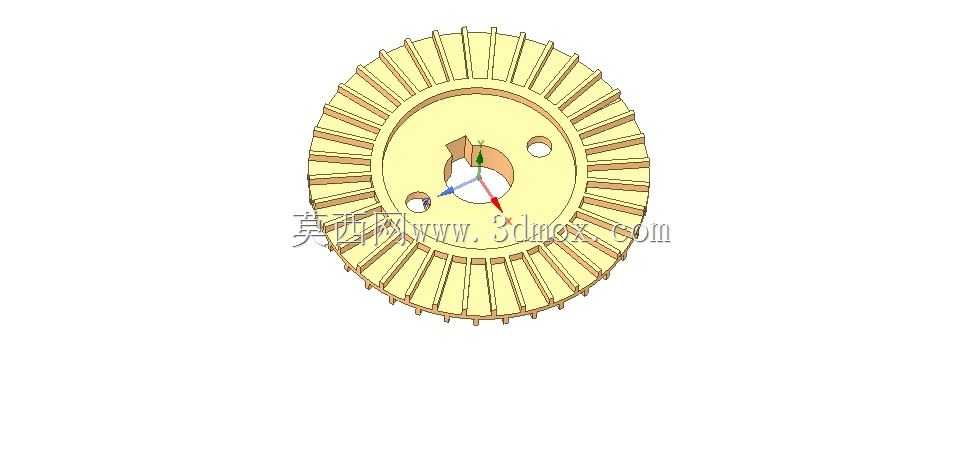

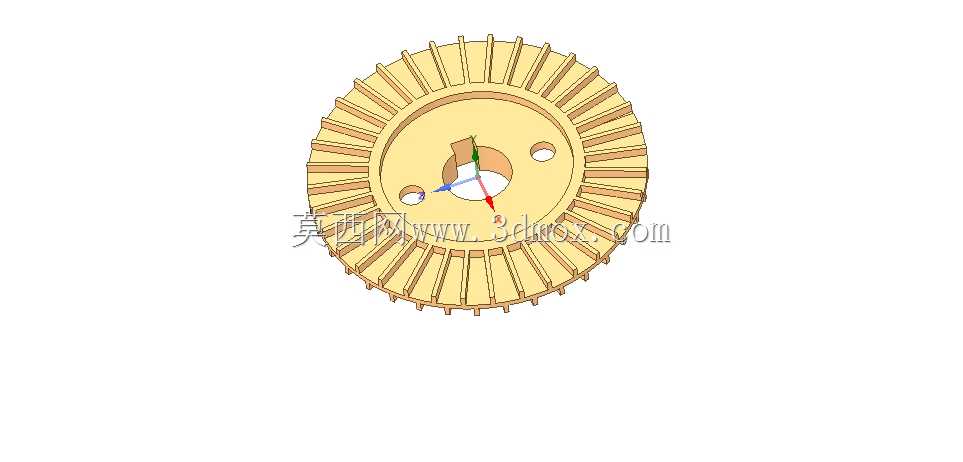

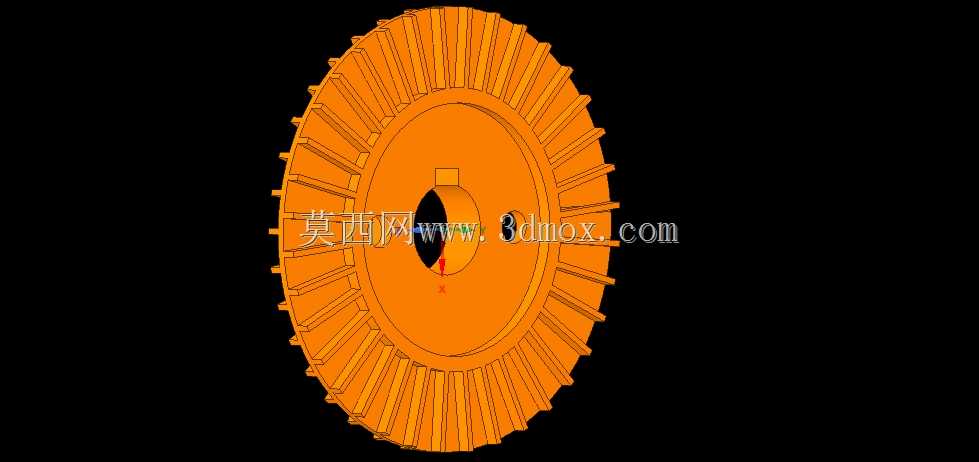

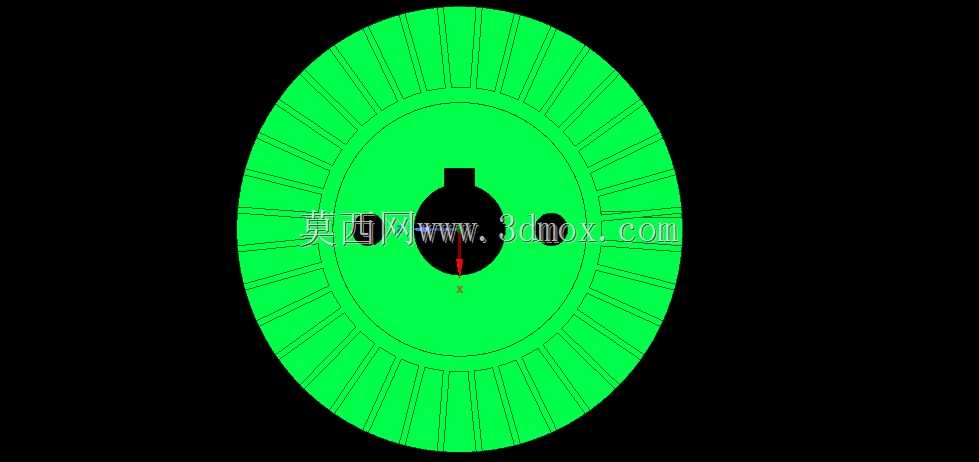

周边液压泵径向辐射式叶轮结构

该叶轮是周边液压泵的核心做功部件，主要应用在中小流量高压力的液压传动回路中，常见于机床液压夹紧系统、小型工程机械辅助液压单元、自动化生产线的液压执行机构供油场景，承担着将泵轴输入的旋转机械能转化为液压油压力能的核心作用，是决定液压泵容积效率、输出压力稳定性与运行噪音水平的关键零件。从功能特性来看，该叶轮采用径向直叶片的排布设计，叶片沿轮盘周向均匀等距分布，叶片间形成独立的密闭容腔，在泵腔内部随轴旋转时，依靠容腔容积的周期性变化完成吸油与压油过程，相比普通离心式叶轮，这种直叶片结构更适配液压油这类高粘度工作介质，能够在低转速工况下保持稳定的容积效率，输出压力脉动更小，可有效降低液压回路的振动与冲击。在设计思路上，轮盘中心设置带键槽的轴孔，用于和泵轴实现周向固定，传递输入扭矩，键槽的尺寸匹配常规液压泵的标准轴径，保证扭矩传递的可靠性，避免高速旋转时出现轴与叶轮的相对打滑；轴孔周边对称布置两个安装定位孔，用于叶轮在泵轴上的轴向定位与锁紧，安装时可通过定位销穿过孔位与轴肩配合，限制叶轮的轴向窜动，保证叶轮与泵腔侧壁的间隙处于设计范围内，减少液压油的内泄漏。叶轮的外圆尺寸与泵腔的内壁直径保持极小的配合间隙，叶片的高度与泵腔的轴向深度匹配，安装后叶片顶端与泵腔内壁、轮盘端面与泵腔侧壁的间隙均控制在微米级，既保证旋转过程中无机械摩擦，又能最大程度降低容腔间的油液泄漏。叶片采用等厚度直壁设计，从轮盘外缘径向延伸至接近外圆的位置，叶片根部与轮盘连接处做了小圆角过渡，能够有效降低旋转过程中根部的应力集中，提升叶轮在高转速、高压力工况下的结构强度，避免长期运行出现叶片断裂的失效问题。轮盘中心区域做了下沉式的凹台设计，既可以减轻叶轮自身的转动惯量，降低泵启动时的扭矩冲击，又能为轴端的锁紧螺母、密封件预留安装空间，避免叶轮旋转时与其他泵内零件发生运动干涉。整体结构紧凑，安装边界清晰，可直接适配同规格的周边液压泵泵体，无需额外修改安装尺寸，装配后能够快速形成稳定的泵油能力，适配常规矿物液压油的工作介质，在额定工况下可保持长期稳定运行。
