M系列高压气液泵结构设计方案

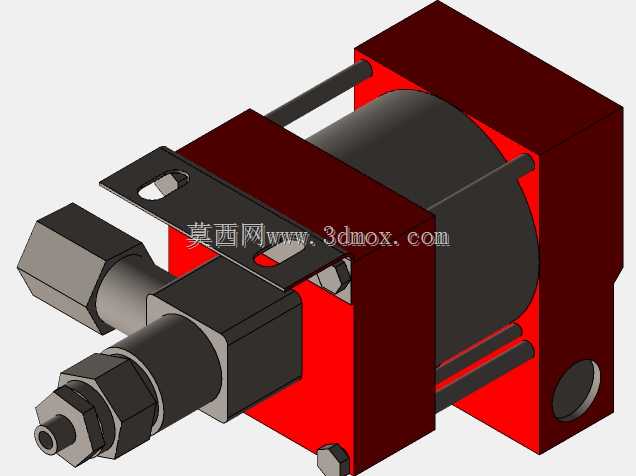

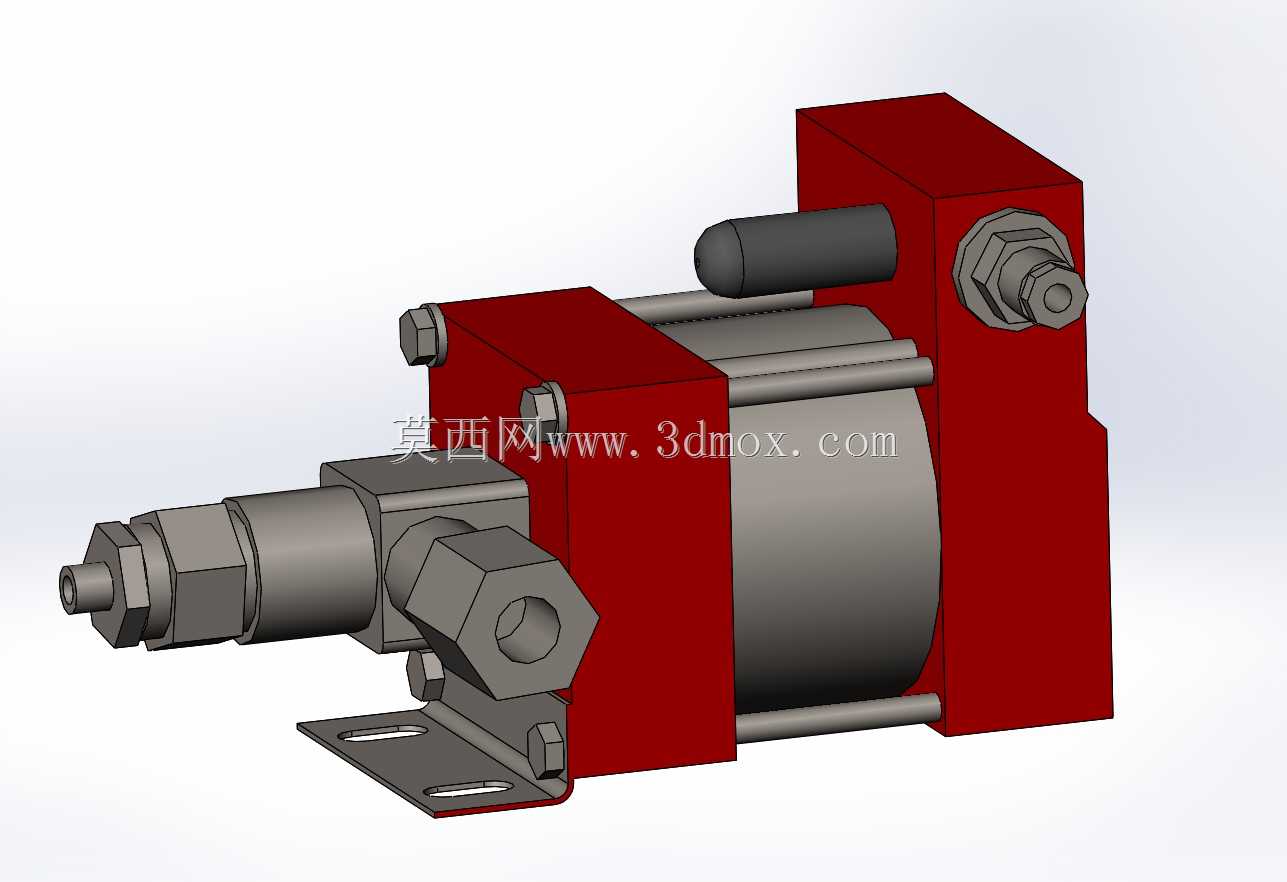

这款气液驱动高压泵主要面向小流量高压力的流体输送工况，常见于液压系统保压、高压介质加注、试验台压力供给、小型液压机具动力源等场景，能够在无电源的防爆区域依靠压缩空气驱动完成高压流体输出，适配化工、机械装配、实验室检测、小型液压设备配套等多个领域的使用需求，可输送液压油、水、部分无强腐蚀性的化学介质，输出压力可通过驱动气压的调节实现线性控制，无需额外配置复杂的变频调压系统，整体结构紧凑适合集成在小型设备内部或狭小安装空间内使用。从功能特性来看，该泵采用气动活塞与液力端直连的结构设计，依靠驱动端大面积活塞的低气压推力带动小面积柱塞实现高压输出，自带压力自保持功能，当输出端压力达到设定值时泵体自动停止工作，不会持续消耗驱动气源，介质泄漏量低，长时间保压工况下能耗远低于传统电动高压泵，同时气动驱动的特性让其具备本质防爆属性，可在有易燃易爆气体的工况环境下安全使用，无需额外做防爆防护处理。设计过程中优先考虑了安装维护的便捷性，整体采用模块化拼接结构，驱动端的气缸缸体、密封组件与液力端的柱塞、阀体部分可单独拆分更换，日常维护时无需将整个泵体从安装基座上完全拆除即可更换易损密封件；进出液接口采用标准硬密封螺纹连接，可适配常规高压管路接头，驱动气接口设置在缸体侧上方，避免管路干涉安装基座的固定。外形方面整体采用L型安装基座布局，基座上开设两个长条形安装腰孔，可适配不同孔距的安装面，安装时可根据管路走向调整泵体的固定角度，整体横向最大尺寸不超过两百毫米，纵向高度控制在一百五十毫米范围内，安装时预留的操作空间仅需在进出液接口侧留出接头拆装空间即可，无需在缸体四周预留过大的维护空间；驱动端的消音组件集成在缸体内部，不会额外增加外部突出结构，避免安装时与周边设备发生碰撞干涉。液力端的单向阀组采用整体式阀块设计，减少了外接管路的连接点，降低了高压介质泄漏的风险，柱塞部分采用复合密封结构，同时具备导向与密封作用，可承受长时间往复运动的磨损，延长设备的维护周期。
