库珀油气生产井口装置结构设计

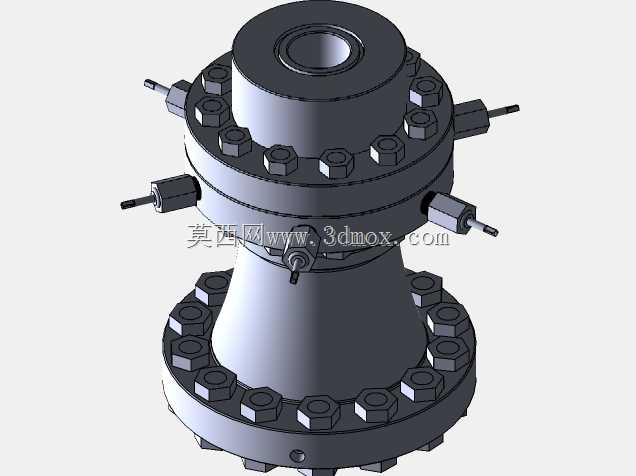

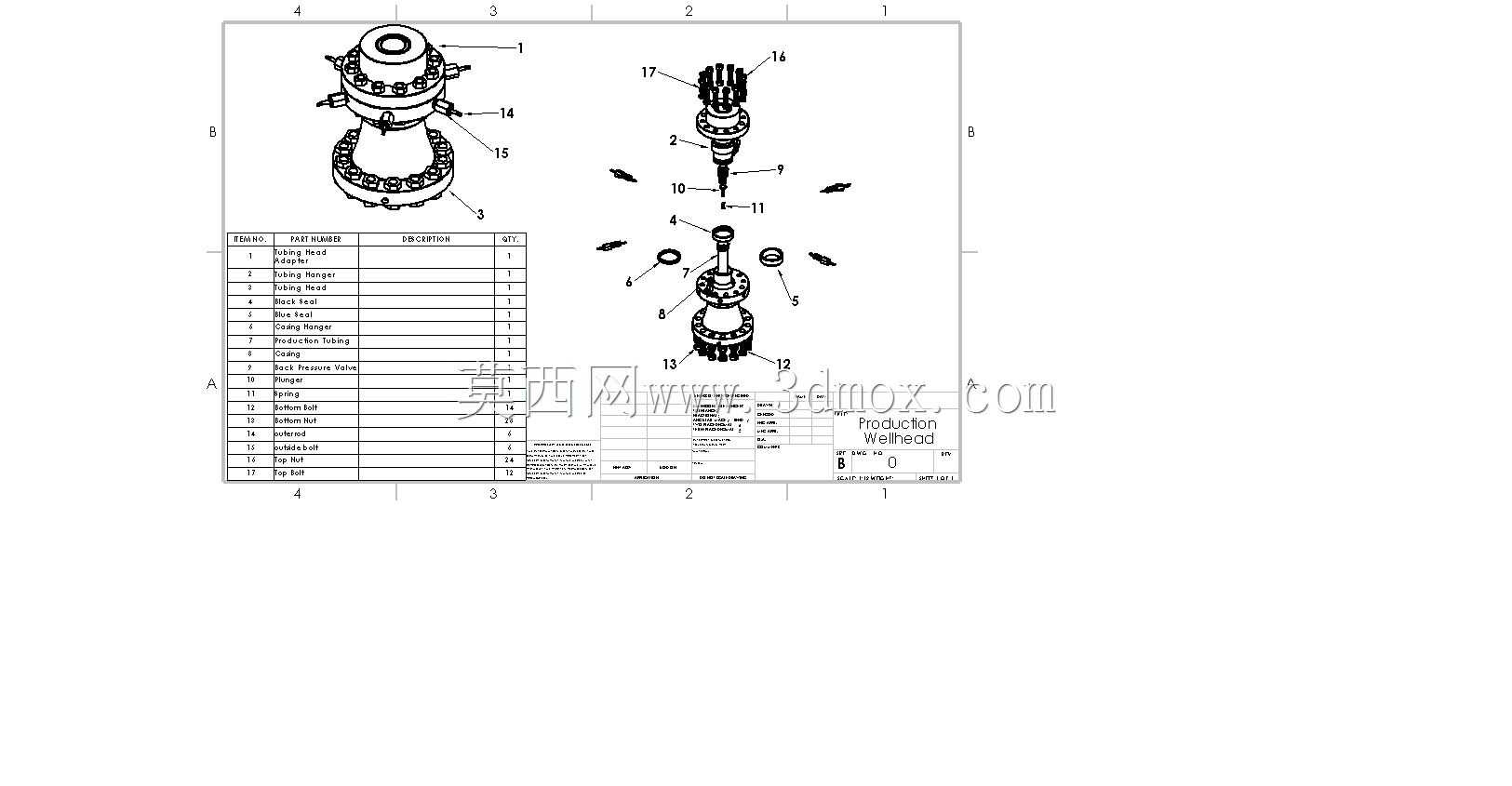

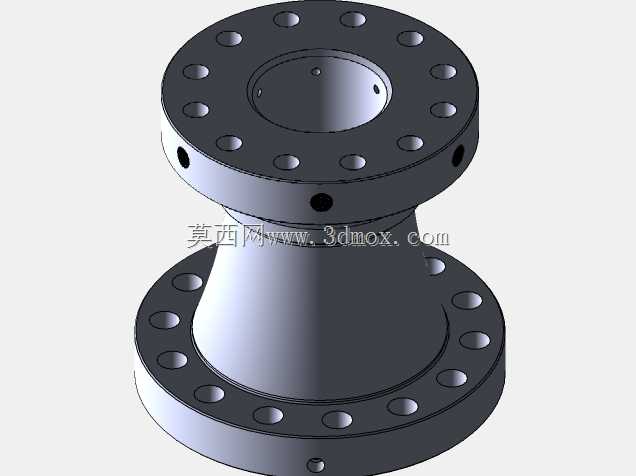

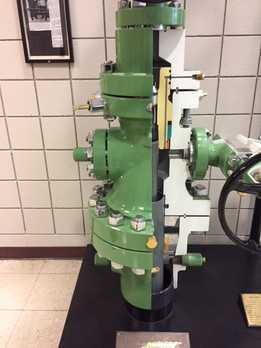

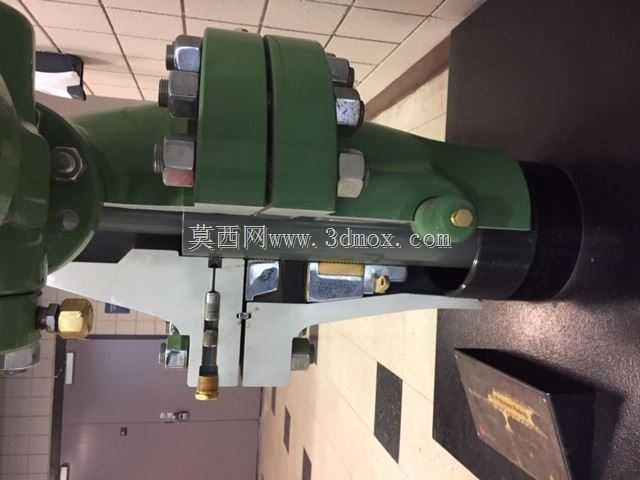

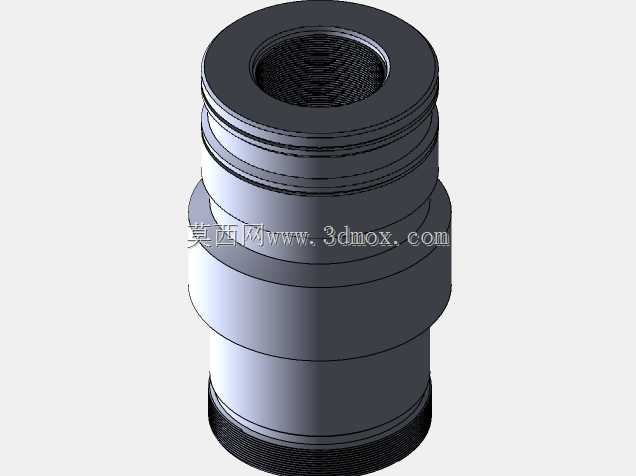

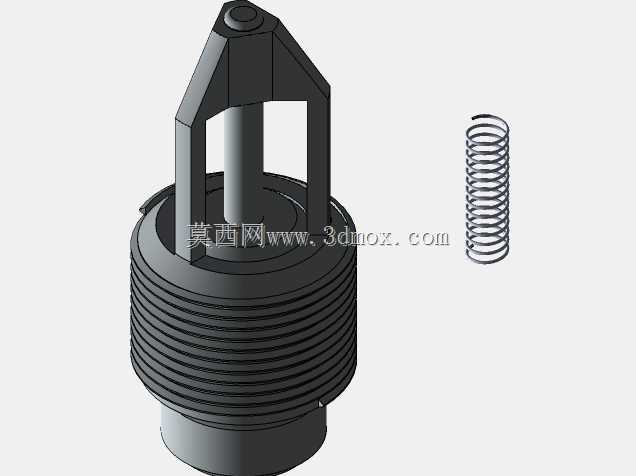

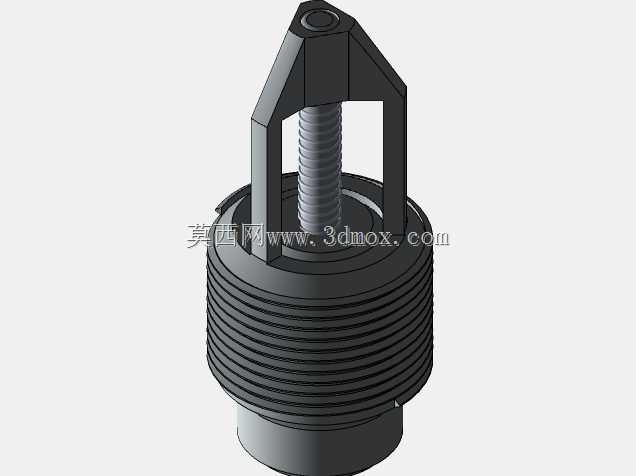

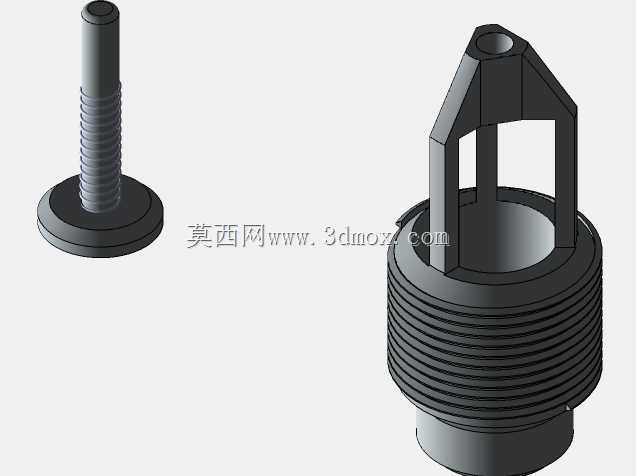

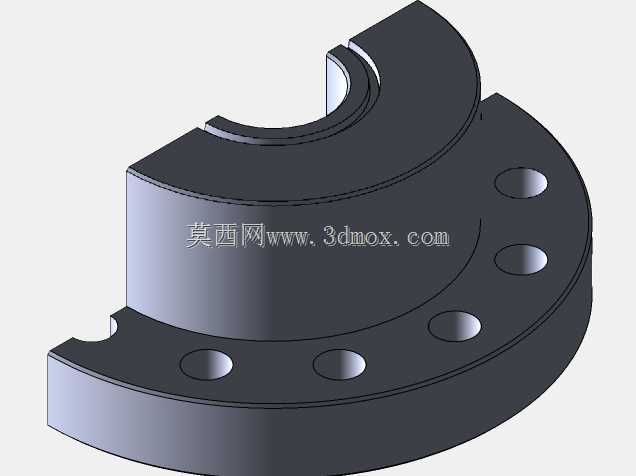

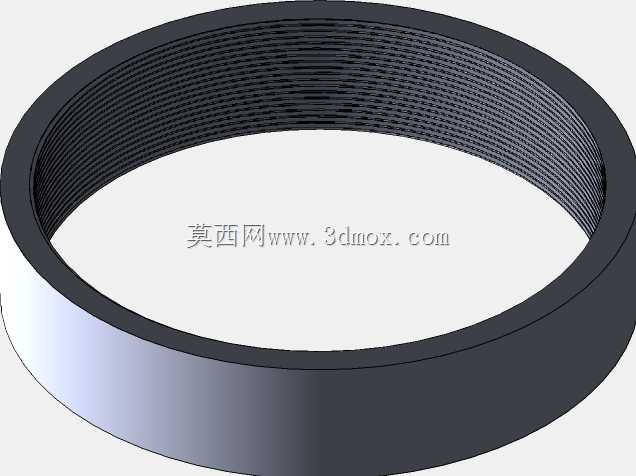

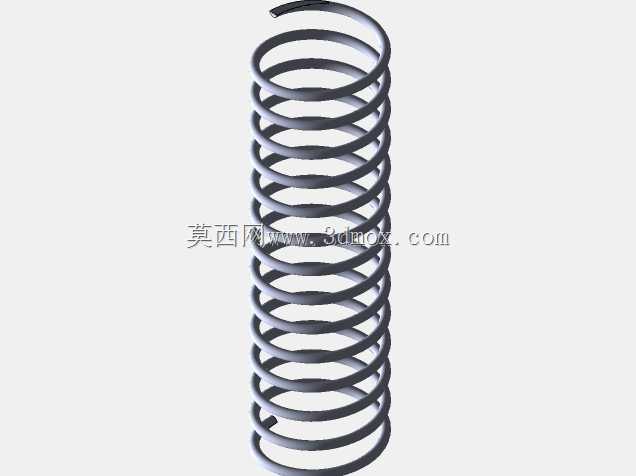

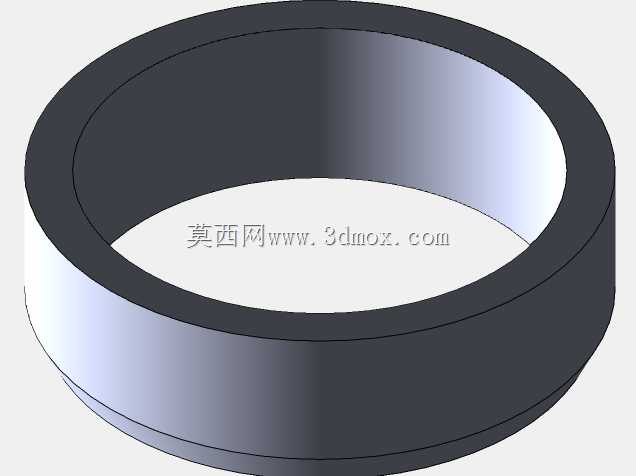

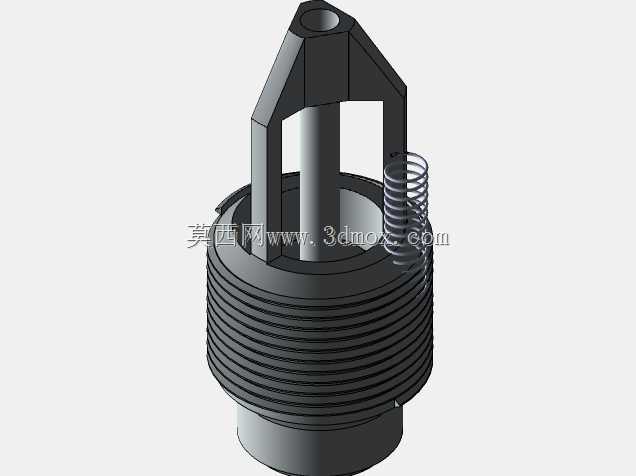

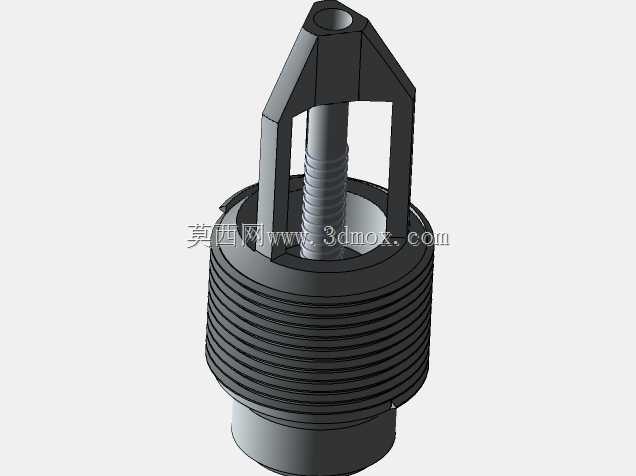

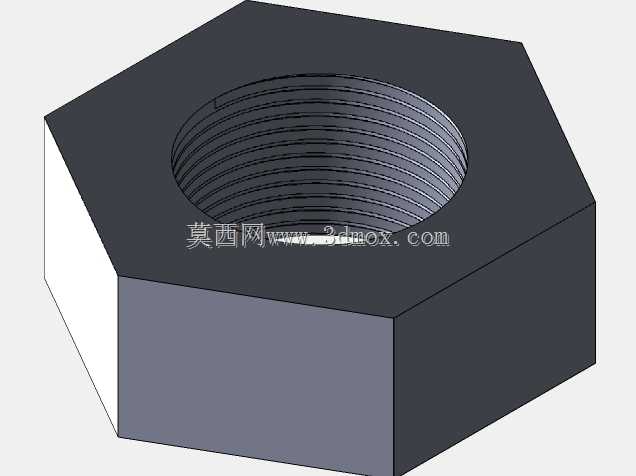

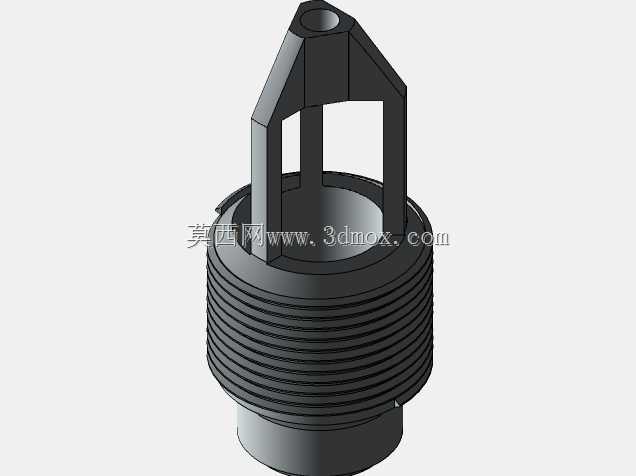

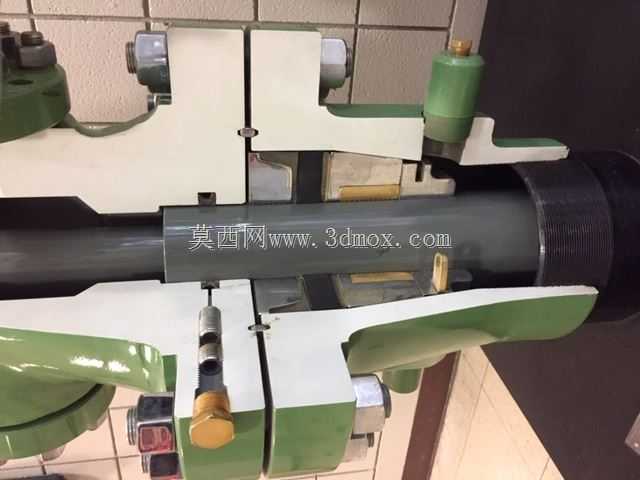

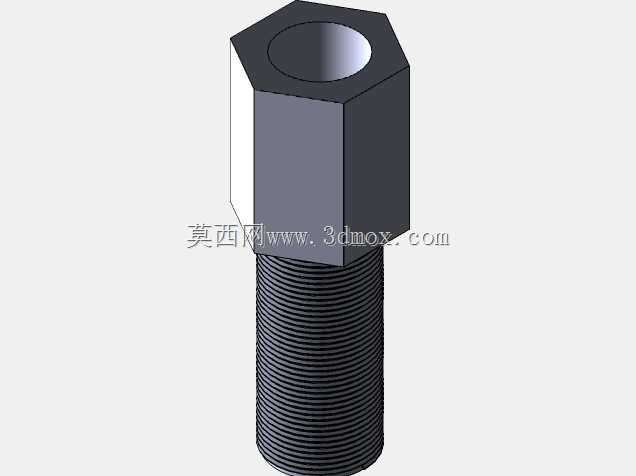

这套三维结构还原的是陆上油气田开发场景中使用的库珀型生产井口装置，这类设备是油气开采流程中衔接井下油气通道与地面集输管线的核心枢纽，在常规采油、采气井站以及带压修井作业场景中承担着压力管控、流体调节、作业通道预留的核心作用，是保障井口生产安全、调控油气产出状态的关键地面设备。从实际应用场景来看，这类井口装置长期服役于野外井场，需要耐受井下产出流体的腐蚀、地层压力的持续波动以及极端户外温度变化，因此整体结构设计围绕高压密封、操作便捷、维护快速三个核心目标展开。整套装置采用多通阀体作为核心集成基体，横向通道对接地面集输管线，纵向通道连通井下油管与套管环空，顶部预留的手轮操作机构可实现主通道的启闭与开度调节，侧方分布的多个控制阀组可分别对接压井管线、放空管线、压力检测仪表，满足日常生产中压力监测、放空泄压、压井作业的不同操作需求。设计过程中充分考虑了现场安装的边界条件，整体采用模块化组合结构，各阀组通过法兰连接实现集成，无需复杂的现场焊接作业，安装时可根据井场的管线排布方向调整侧阀的安装朝向，适配不同井场的布局要求。装置上集成的背压阀结构可在带压作业时实现井下通道的临时密封，无需将井筒内压力完全泄放即可开展上部阀组的维护更换作业，大幅降低修井作业的成本与停井时间。整套结构的外形尺寸充分考虑了现场操作空间需求，手轮操作位置预留了足够的扳手操作空间，各阀组的操作端朝向便于操作人员站立操作的方向，避免出现操作干涉问题。密封结构采用金属硬密封配合非金属密封件的组合形式，既可以耐受高压流体的长期冲蚀，也能在温度交变的工况下保持可靠的密封性能，避免井口泄漏风险。各连接部位的螺栓排布经过受力校核，确保在额定工作压力下法兰连接面受力均匀，不会出现局部应力过大导致的密封失效问题。装置的整体布局紧凑，在集成全部功能阀组的前提下尽可能缩小了整体占地空间，适合井场狭小空间内的安装部署，同时各易损部件均采用快拆结构设计，现场维护时无需拆解整个井口总成即可完成密封件、阀芯的更换，有效缩短维护作业时长，提升油气生产的时率。
