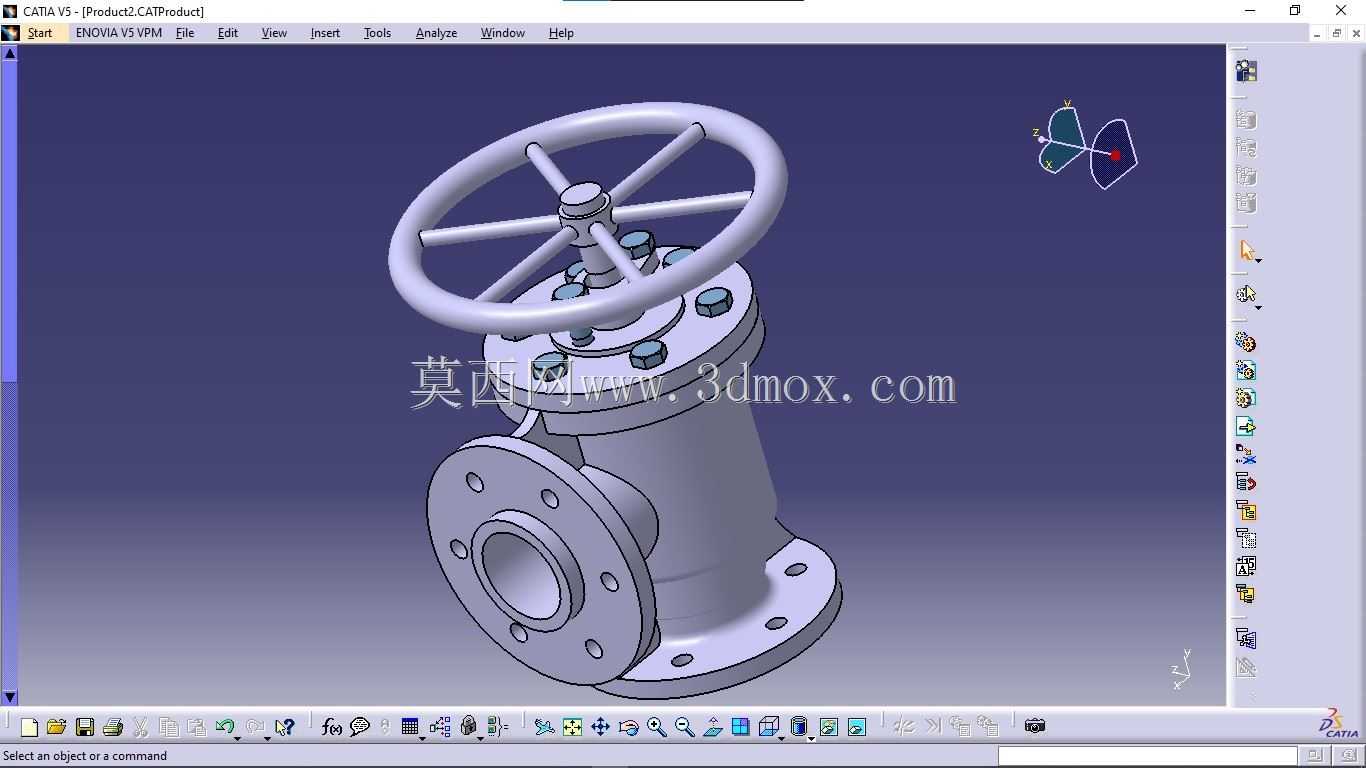

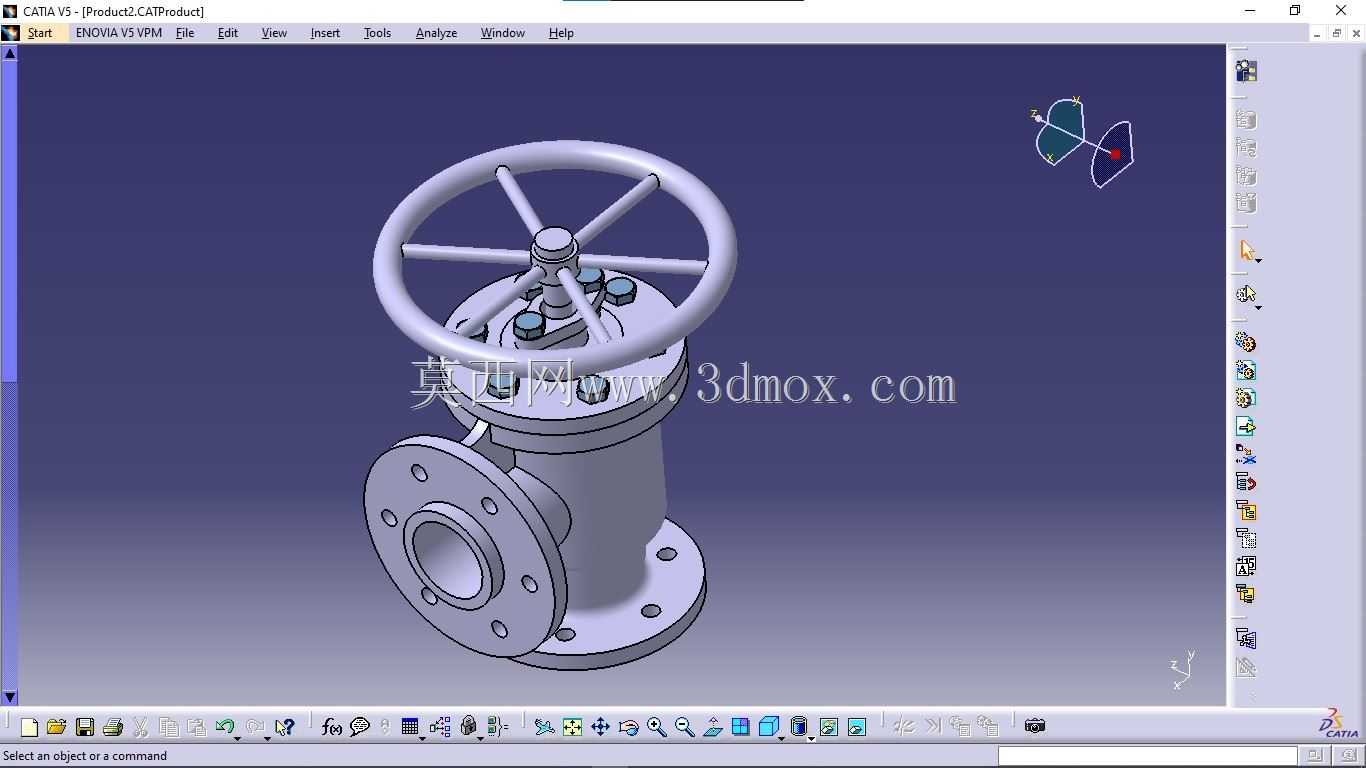

法兰连接式手动截止型蒸汽水阀结构

这款手动控制阀主要应用于工业蒸汽管路、建筑给排水系统、小型热力输送管网以及民用供水支路的通断控制场景，在日常工况中承担介质截断、流量调节的核心作用，可适配清水、低压饱和蒸汽等无强腐蚀性的流体介质，广泛分布在工厂车间热力管线、楼宇供水支管、小型换热设备进出口等位置，是流体输送系统中最基础也最常用的控制部件。从功能特性来看，该阀采用手轮驱动的升降式阀杆结构，顶部的轮辐式手轮符合人工操作的施力习惯，操作人员无需额外辅助工具即可完成阀门的启闭操作，手轮下方设置的填料压盖结构可通过紧固螺栓调节密封填料的压紧程度，长期使用出现阀杆渗漏时无需整体拆解阀门即可完成密封维护，大幅降低日常运维的工作量。阀体采用直角式流道设计，介质从底部法兰端口进入、侧方法兰端口流出，流道转向平缓无突兀缩径，可有效降低介质通过时的压损，减少管路系统的输送能耗。在设计思路上，这款阀门优先兼顾了安装适配性与操作可靠性，两个连接端均采用标准法兰盘结构，法兰盘上的螺栓孔位置、孔径均匹配通用管路法兰的安装标准，可直接与同公称通径的管路法兰对接，无需额外加工转换接头；阀体整体采用等壁厚设计，在保证承压强度满足低压工况要求的前提下，尽可能压缩了阀体的整体重量，降低管路支撑结构的负载。从安装边界来看，阀门手轮的操作空间预留充足，手轮旋转过程中不会与周边管路、支架产生干涉，侧方连接法兰的端面与阀体底部安装法兰的端面保持垂直，安装时可直接适配垂直走向转水平走向的管路布局，无需额外调整管路走向；阀体底部法兰的安装平面平整度高，与管路对接时可保证密封垫片受力均匀，避免因安装面倾斜导致的密封渗漏问题。阀杆的升降行程经过精准匹配，手轮旋转至全开位置时阀瓣完全抬离流道，不会对介质流动产生额外阻挡，全关位置时阀瓣与阀座紧密贴合，可实现可靠的介质截断，避免内漏问题影响系统控制精度。整体结构没有冗余的复杂构件，所有零部件均为阀门行业通用的标准件，后期更换易损件时采购成本低、替换操作简单，非常适合对运维便捷性要求较高的民用及一般工业流体输送场景使用。
