三相鼠笼式感应电动机定子转子结构模型

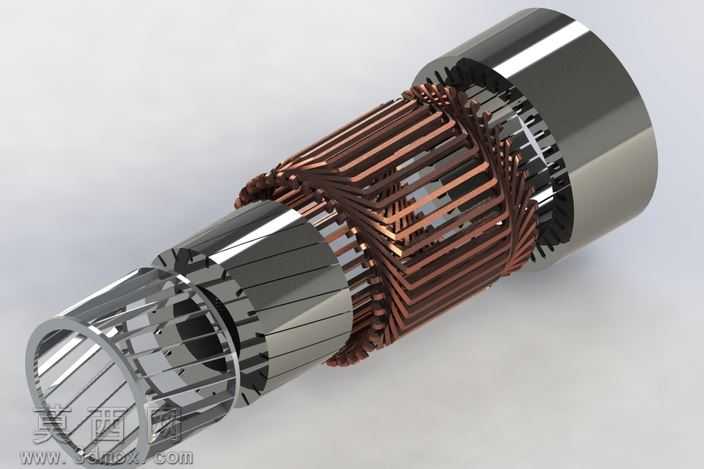

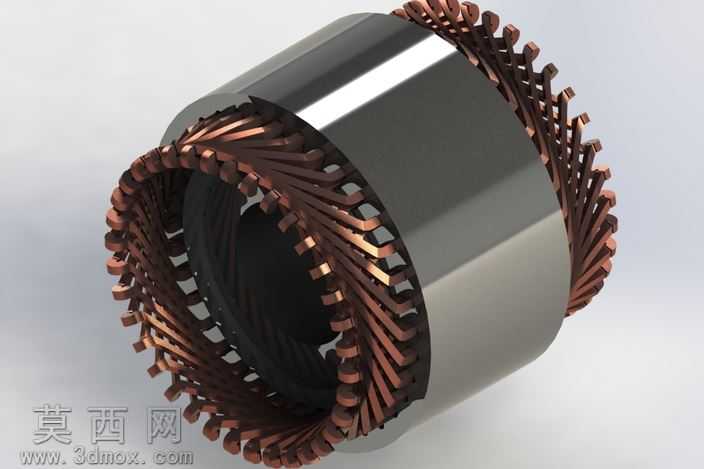

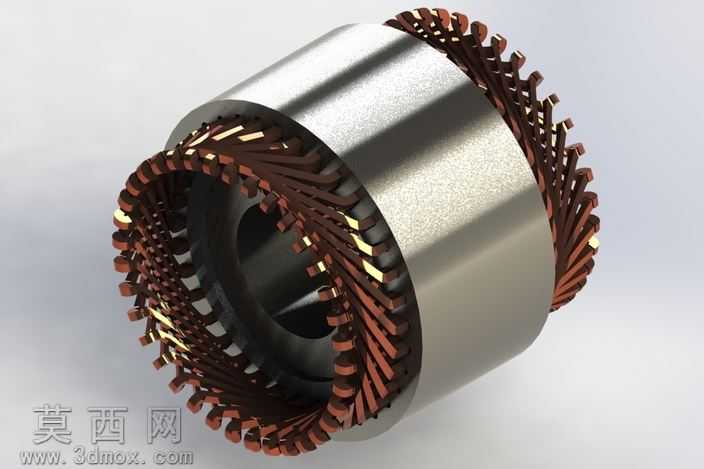

本模型为三相鼠笼式感应电动机的核心定转子结构三维建模作品，建模过程依托三维机械设计软件完成，整体还原了鼠笼式异步电机核心电磁部件的真实结构比例与装配关系。建模初期首先梳理鼠笼式电机的工作原理与结构逻辑，确定定子铁芯、转子铁芯、铜质导条绕组的尺寸匹配关系，按照36根定子导条、21根转子导条的参数设定进行特征搭建，保证结构参数符合小型三相异步电机的常规设计规范。建模过程中，定子部分采用叠片式铁芯的结构表现，通过环形拉伸、阵列特征完成定子槽的均匀排布，每一处槽位的角度、深度都经过参数校准，确保导条安装位置的精度；转子部分同样采用叠压铁芯结构，配合端部的铜质端环与斜向排布的导条，还原鼠笼绕组的真实形态，导条的斜槽角度经过合理设定，符合实际电机抑制谐波、改善启动性能的设计思路。材质渲染阶段，为金属外壳赋予磨砂银灰色金属材质，还原电机机壳的金属质感与表面处理效果；铜质导条与端环部分赋予高还原度的紫铜材质，通过调整材质的反光度、粗糙度参数，表现铜材的金属光泽与加工质感；铁芯叠片部分赋予深灰色哑光金属材质，区分不同部件的材质差异，让整体模型的视觉层次清晰，各部件结构一目了然。模型整体装配关系准确，定子与转子之间保留了符合设计要求的均匀气隙，导条与铁芯槽位的配合无干涉，完整呈现了三相鼠笼式感应电动机的核心电磁结构，可用于电机结构教学、原理演示、产品设计参考等场景，能够直观展现这类简单可靠的感应电机的内部构造，帮助理解三相异步电机通过定子旋转磁场切割转子导条产生感应电流、进而输出电磁转矩的工作逻辑，建模过程中对细节的把控让模型既具备结构准确性，也拥有良好的视觉展示效果。
