利莱森玛LS80L电机爆炸视图三维结构展示

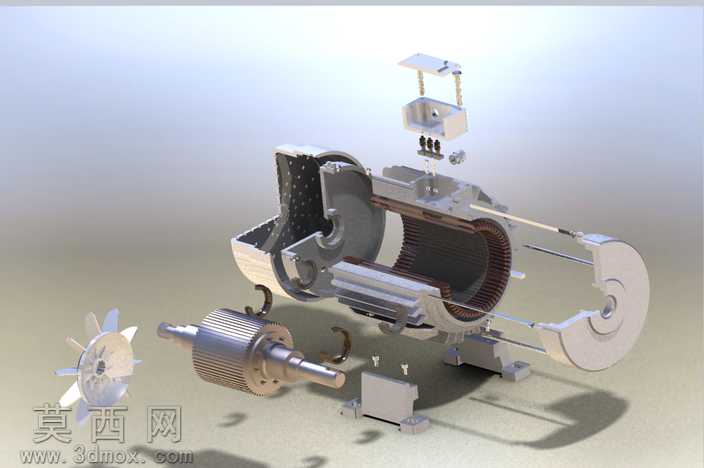

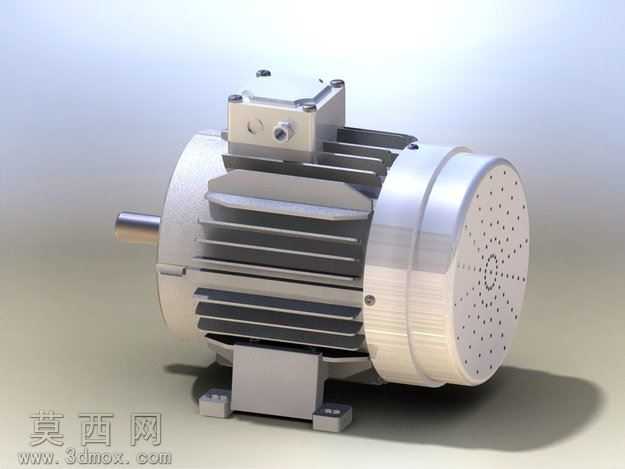

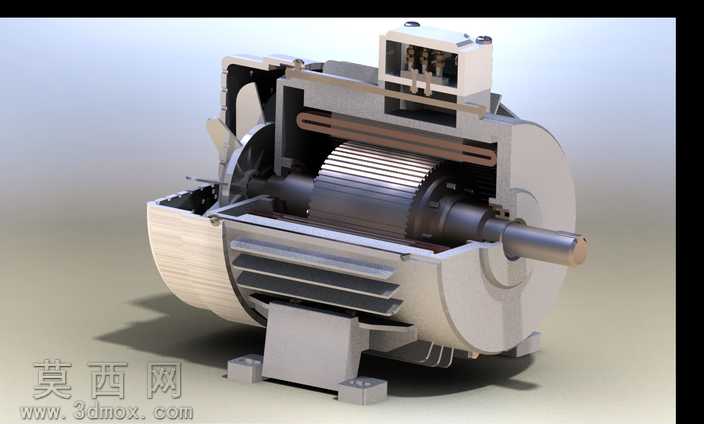

本作品为利莱森玛LS80L系列电机的全参数化三维建模成果，采用爆炸视图的呈现形式完整拆解电机全部组成部件，清晰展现各零件的装配关系与空间位置。建模过程严格参照该型号电机的实际尺寸参数进行1:1还原，首先搭建整机装配基准坐标系，依次完成定子组件、鼠笼式转子、转轴、前后端盖、散热风叶、风罩、接线盒、吊环、安装底座、密封垫圈、紧固螺栓等全部零件的独立建模，每个零件的特征参数均经过校准，确保定子铁芯的槽型尺寸、转子导条排布、转轴轴径公差、端盖止口配合精度、风叶叶片倾角都与实物保持一致。材质渲染阶段针对不同部件的物理属性匹配对应材质效果：定子铁芯与转子铁芯赋予冷轧硅钢片的哑光金属质感，表面还原叠压形成的细微层叠纹理；转轴采用45号钢调质后的亮面金属材质，突出轴肩、键槽的加工特征；机壳与端盖采用铸铁喷塑的深灰哑光质感，还原表面细微的颗粒触感；散热风叶采用工程塑料的半哑光质感，接线盒部件区分塑料盒体与金属接线端子的材质差异，紧固螺栓赋予镀锌件的亮银色金属质感，安装底座做铸铁防锈处理的质感表现。爆炸视图的排布遵循实际装配的逻辑顺序，将各零件沿装配轴向与径向合理偏移，既完整展示每个独立零件的外形结构，又通过装配引导线暗示零件间的配合关系，清晰呈现定子与转子的气隙间隙、端盖与机壳的止口定位方式、轴承的安装位置、风叶与转轴的配合结构、接线盒内部的接线端子排布。设计过程中重点考量了装配干涉校验，所有配合面均预留合理的装配公差，可通过三维软件的装配约束功能快速完成整机虚拟装配，也可直接导出工程图用于生产参考，模型结构完整无缺失特征，各零件参数可编辑，能够用于电机结构教学、装配工艺演示、产品改型设计等多种场景，直观呈现三相异步电机的内部构造与工作原理。
