小型有刷直流电机三维结构设计模型

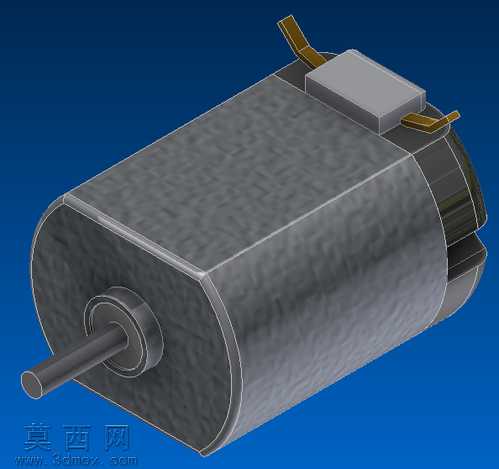

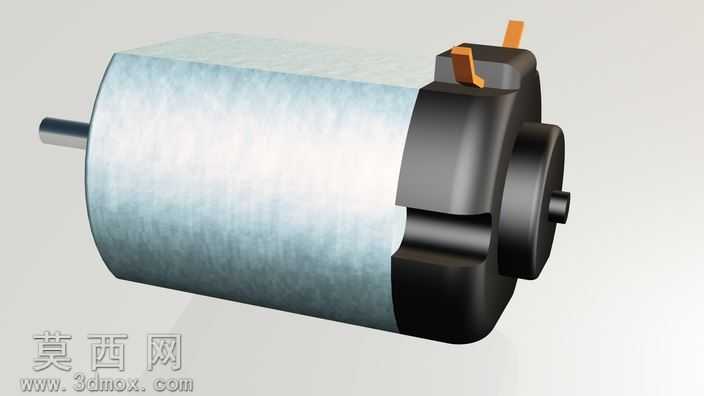

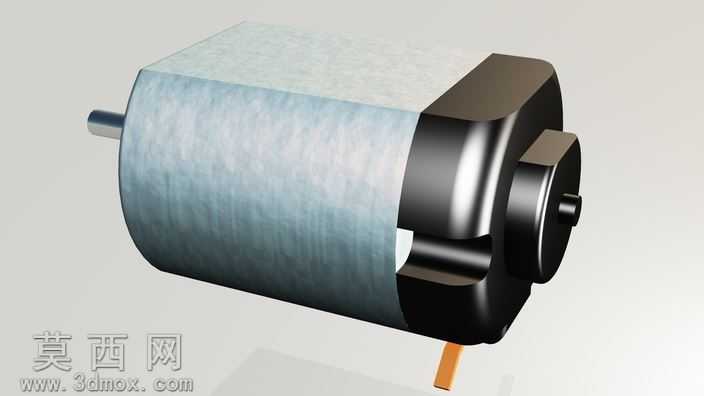

本模型为小型有刷直流电机的三维数字化设计成果，建模过程严格遵循小型直流驱动电机的实际生产尺寸比例，完整还原了该类电机的全部核心结构。建模阶段首先以电机的输出轴为基准定位，依次完成转轴、换向器、电枢绕组、永磁定子、机壳、端盖、接线端子的独立零件建模，各零件间的装配公差完全匹配实际量产电机的配合要求，转轴与端盖轴承位的同轴度、机壳与定子的过盈配合尺寸均经过参数化校验，确保模型可直接用于结构验证与教学演示。材质渲染环节针对不同零件的物理属性做了精细化区分：机壳采用冷轧钢冲压后的哑光磨砂金属材质，还原了量产电机外壳的金属纹理与哑光质感，表面做了细微的粗糙度处理，避免过度反光失真；输出转轴采用光亮镀锌钢材材质，突出轴类零件的加工光洁度与金属光泽；顶部的接线弹片采用磷铜镀金材质，还原导电端子的金属色泽与弹性结构特征；端盖部位的塑料绝缘件采用深灰色哑光工程塑料材质，区分金属与非金属部件的视觉差异。结构设计上完整保留了小型直流电机的典型特征：圆柱形机壳的圆角过渡符合冲压工艺要求，顶部的两个接线弹片呈对称分布，弹片的弯折角度与伸出长度完全匹配实际接线需求，输出轴的伸出长度、轴径尺寸符合小型驱动电机的通用安装标准，端盖与机壳的扣合结构、轴承位的限位台阶都做了1:1还原，没有省略任何影响结构认知的细节。设计思路围绕小型动力场景的应用需求展开，该类电机常应用于小型电动车、玩具、小家电等场景，建模时重点突出了其结构紧凑、体积小巧的特点，整体模型无多余冗余结构，各零件可独立拆分用于装配演示，渲染效果真实还原工业产品的质感，既可以作为机械设计教学的结构演示素材，也可以用于小型设备的整机装配虚拟验证，帮助设计者快速理解有刷直流电机的内部构造与装配逻辑，为相关产品的选型、改装、二次设计提供精准的三维参考依据。
