持有人No2逐步冲压组合工装工具

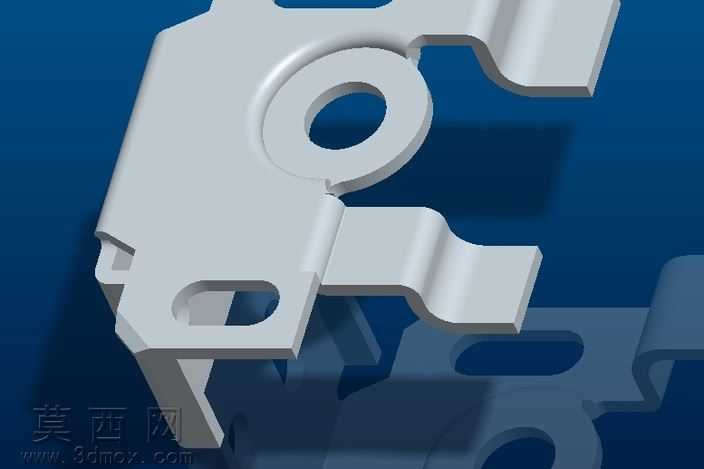

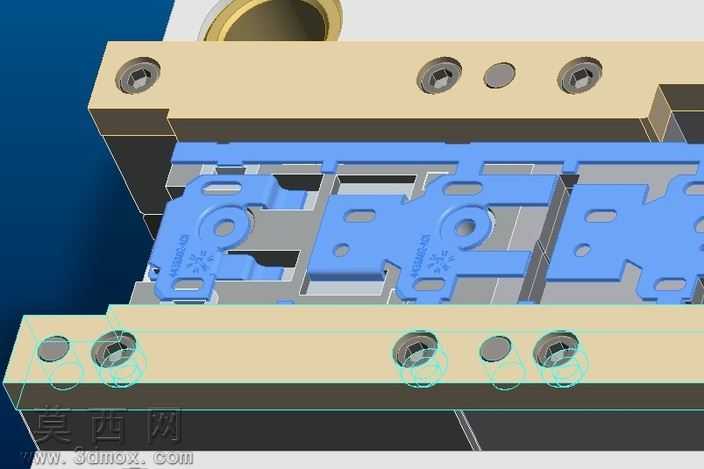

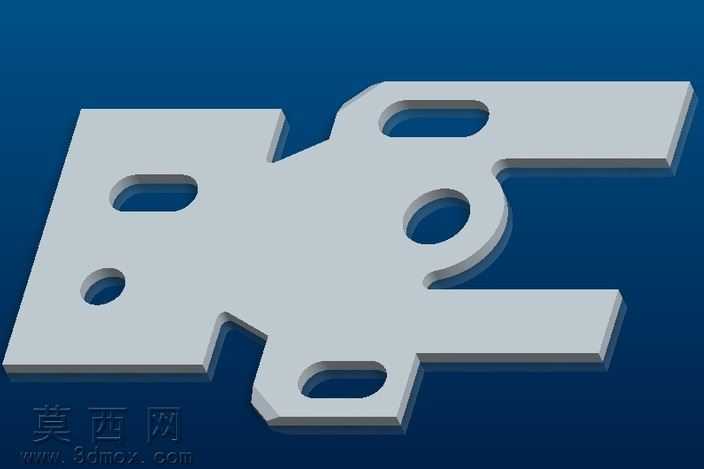

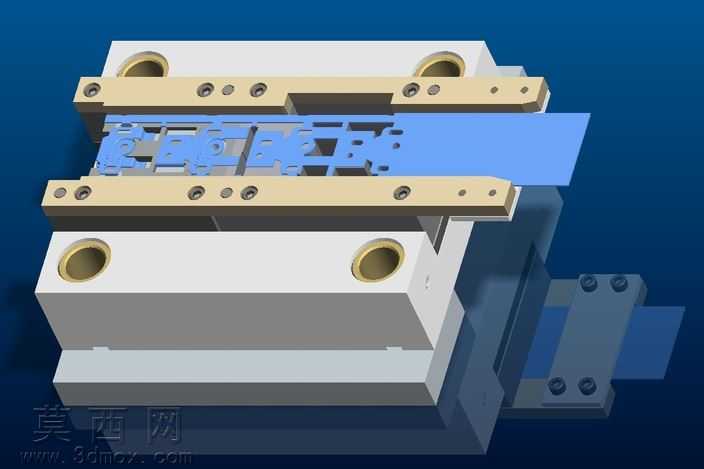

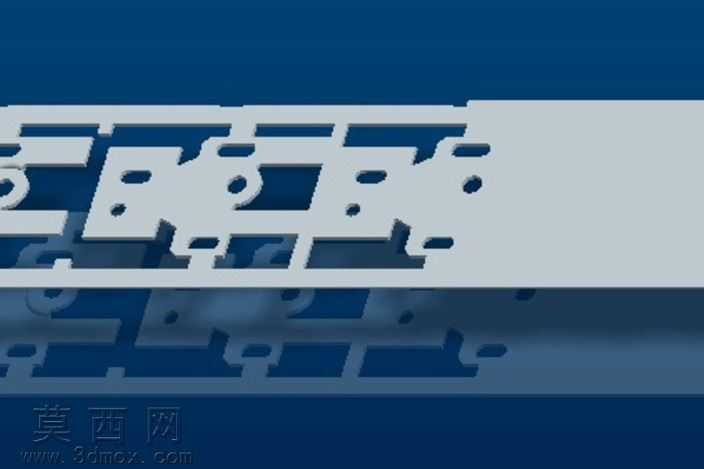

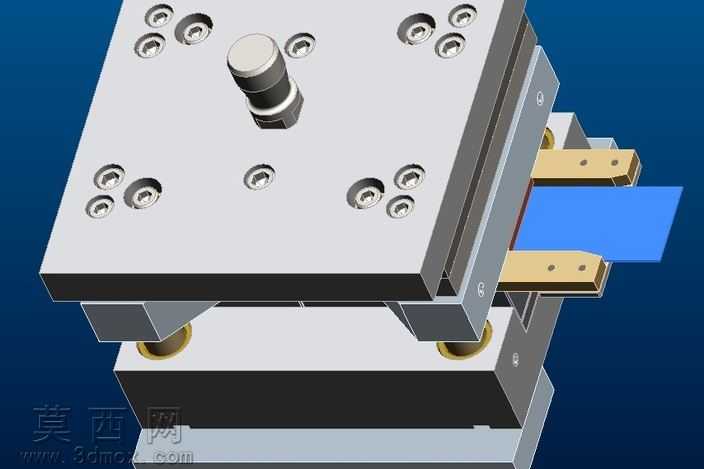

该三维模型为一款逐步冲压作业用组合工装工具，整体采用上下模分体式结构设计，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循冲压工装的实际装配逻辑，对上下模座、导向组件、定位机构、冲压执行端等核心部件均做了1:1等比例还原，各零件间的装配间隙、配合公差均参考实际冲压加工的工艺要求进行设定，确保模型结构符合真实工装的生产使用逻辑。渲染阶段采用工业产品常用的金属材质表现方案，上下模座主体赋予哑光合金钢材质，还原金属加工件的磨砂质感，导向衬套部位做黄铜材质区分，表面添加轻微的使用磨损纹理提升真实感，顶部的调节旋钮采用金属与防滑橡胶的组合材质，橡胶部分做细微的颗粒纹理处理，送料部位的料带采用半透明蓝色工程塑料材质，清晰展示料带在工装内的送进路径，场景背景选用深蓝色纯色背景，搭配定向打光方案突出工装的结构轮廓与装配层次，避免多余元素干扰对工装结构的观察。结构设计上，该工装采用标准的四柱导向结构，四角布置的导向组件保证上下模合模时的对位精度，避免冲压过程中出现偏载错位的问题，上模座预留多组安装孔位，可根据不同的冲压工序需求更换对应的冲压头，实现多工序逐步冲压的加工需求，侧方设置的料带定位夹可对送入的待加工料带进行精准定位，保证每一次冲压的工位精度，模座底部设置的缓冲结构可吸收冲压作业时的冲击载荷，提升工装整体的使用寿命。设计思路围绕小批量多工序五金件的逐步冲压需求展开，摒弃了传统大型冲压模具的复杂结构，采用模块化组合设计，不同功能的冲压模块可快速拆装更换，无需重新制作整套模具即可适配不同规格小五金件的冲压加工，大幅降低小批量生产的工装成本，同时整体结构紧凑，可适配常规吨位的小型压力机使用，无需专用大型冲压设备即可完成作业，模型完整还原了工装的装配关系与运动逻辑，可直接用于工装结构验证、加工工艺演示以及相关冲压作业的教学参考使用。
