德科尔特五金件冲压成型工装模具

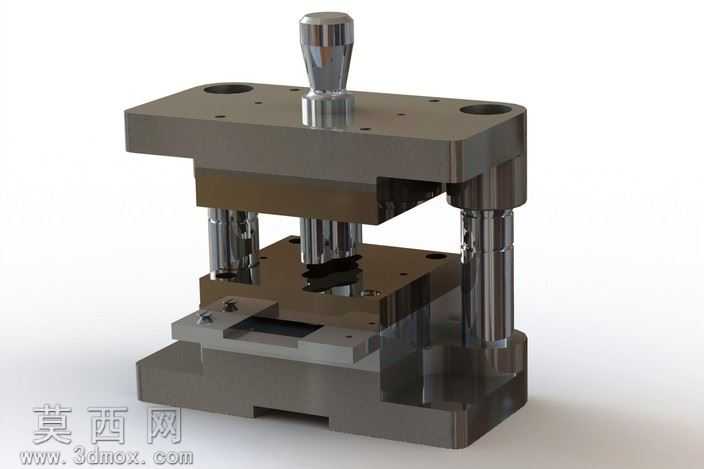

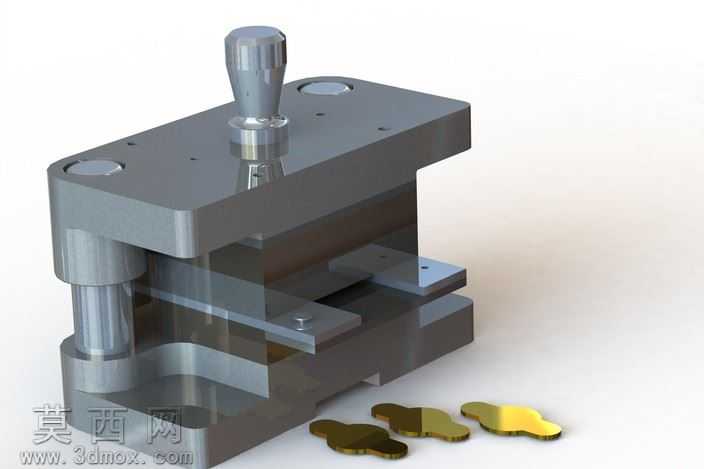

本套冲压成型工装采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冷冲压模具的设计规范，对上下模座、导柱导套、模柄、凸凹模、卸料定位组件逐一进行特征化建模，保证各零部件的装配公差符合实际生产的配合要求。渲染阶段采用金属材质真实质感还原方案，上下模座赋予调质钢材的哑光金属材质，导柱导套表面做镀铬高光金属质感处理，清晰展现导向部件的光滑耐磨特性，模柄部分还原标准件的加工纹理，冲压成型的五金样件采用黄铜材质表现，通过金属材质的色泽差异区分模具基体与加工成品，搭配柔和的工业场景打光，清晰呈现模具的开合空间与冲压作业的工作区域。结构设计上采用后侧导柱模架的经典结构，两根高精度导柱搭配导套实现上下模的精准导向，保证冲压过程中凸凹模的对位精度，模柄设置于上模座中心位置，适配常规冲床的安装接口，下模座设置定位结构用于放置待加工坯料，中间的卸料结构可在冲压完成后将成品与模具分离，整套模具结构紧凑，导向精度高，可完成小型异形五金件的落料与成型工序。设计思路围绕小型五金件的批量冲压生产需求展开，优先保证模具的导向稳定性与拆装便捷性，各标准件均采用通用规格，降低后续的维护更换成本，模座的安装孔位按照通用冲床的参数设计，具备良好的设备适配性，冲压工位的型腔轮廓严格匹配目标五金件的外形尺寸，保证冲压成品的轮廓精度，同时预留了足够的刃口修磨余量，延长模具的整体使用寿命，建模过程中对各活动部件的行程做了干涉检查，确保模具开合过程中无部件碰撞，完全满足实际冲压生产的结构合理性要求。
