定子阻滞剂加工工装夹具结构设计

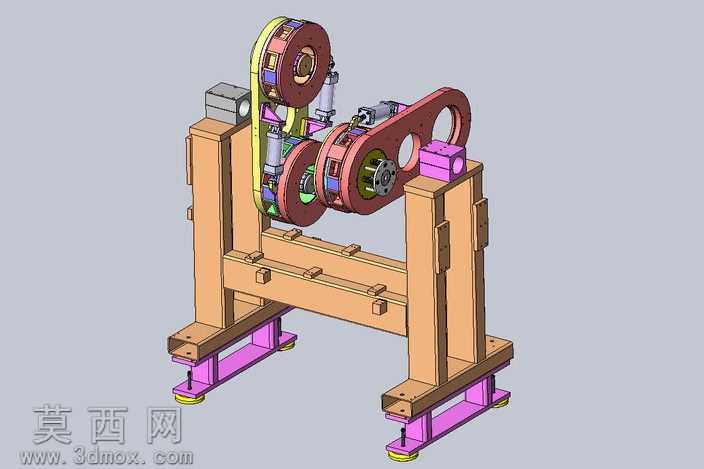

本作品为面向定子阻滞剂加工工序设计的专用工装夹具三维模型，整体采用立式框架式布局设计，通过三维建模软件完成全参数化结构搭建，建模过程中对各零部件的装配公差、运动干涉情况进行了逐一校验，确保各活动部件运动行程无卡滞、装配关系符合实际机械加工的装夹需求。模型的机架部分采用型钢拼接式结构设计，底部设置可调式支撑脚座，可通过调节脚座高度实现工装整体水平度校准，支撑脚座搭配减震垫结构，能够有效缓冲加工过程中产生的振动，提升工装运行稳定性。上部装夹执行单元采用双工位轮系装夹结构，搭配同步带传动组件实现动力传递，带轮张紧结构设计为可调式，可根据实际使用需求调整传动带张紧度，保障动力传递的平稳性。装夹工位设置有快换式定位卡槽，可适配不同规格的定子工件装夹需求，侧边配置的压紧组件采用气动驱动结构设计，能够实现工件的快速压紧与松脱，大幅缩短工件装夹辅助时长。模型渲染阶段对不同材质部件进行了区分赋色，机架结构件采用仿型钢木纹棕色调呈现，传动轮系、支撑底座采用金属质感配色，气动元件、调节部件采用亮色区分，整体渲染效果层次分明，可清晰辨识各功能模块的位置与结构形态。设计过程中充分考虑工装的实际使用场景，对各受力部件的结构强度进行了冗余设计，机架横梁位置设置多组安装槽位，可根据加工需求拓展加装辅助定位组件，整体结构兼顾刚性与可调性，既能够满足定子阻滞剂涂覆、加工过程中的定位精度要求，也可通过局部结构调整适配小范围的产品规格变化，具备较强的实用适配性。
