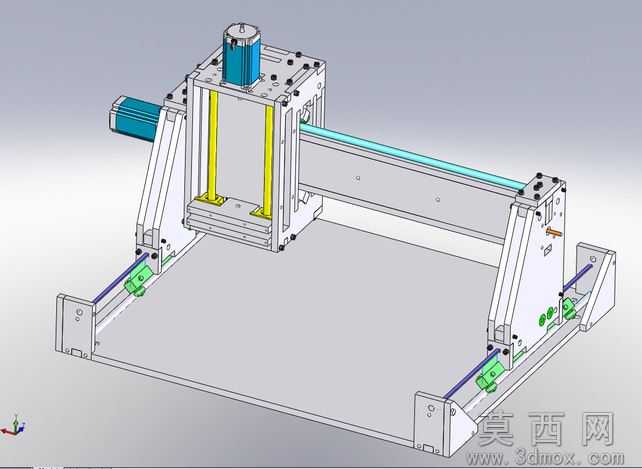

木质结构小型龙门式数控机床SolidWorks设计

本模型为DIY木质结构小型龙门数控机床，建模阶段以开源蓝色打印版数控在线方案为原型，完整迁移至SolidWorks2010平台完成全参数化建模，建模过程中对龙门框架、运动滑台、主轴安装座、传动组件等所有零件逐一进行特征绘制，通过配合约束完成整机装配，完整还原了原型的结构布局与运动逻辑，所有零件均保留可编辑的建模特征，方便使用者根据加工需求调整尺寸参数。参数设计层面，模型针对木质材料的加工特性优化了结构尺寸，龙门横梁采用适配木质型材的截面设计，X/Y/Z三轴的传动行程匹配小型桌面加工场景的加工范围，主轴安装位预留了标准DIY雕刻主轴的安装接口，各运动轴的导轨安装位、丝杠固定座均按照通用DIY数控配件的标准尺寸设计，降低了实物制作的配件适配难度。渲染材质层面，模型对不同部件进行了材质区分，框架主体赋予木质纹理材质，传动光轴、丝杠赋予金属镀铬材质，驱动电机赋予工业蓝漆金属材质，运动滑块赋予工程塑料材质，通过材质区分清晰展现各部件的功能属性，装配体渲染效果直观清晰，可直接用于方案展示与制作参考。结构原理层面，该机床采用经典龙门移动式结构，Y轴双驱同步带动龙门架沿床身前后运动，X轴带动主轴滑座沿横梁左右运动，Z轴带动主轴组件完成上下进给，三轴均采用光轴导轨配合丝杠传动的结构，驱动电机通过联轴器直连丝杠传递动力，整体结构简单可靠，木质框架在满足小型加工刚性需求的同时大幅降低了制作成本与加工难度。软件兼容层面，模型为SolidWorks2010版本创建，可被SolidWorks2010及以上所有版本直接打开编辑，同时支持导出STEP、IGS等通用三维格式，兼容UG、Pro/E、AutoCAD等主流机械设计软件，方便不同软件使用习惯的设计者进行二次修改与方案调整。研发教学应用层面，该模型既可以作为DIY数控爱好者制作小型桌面数控机床的结构参考方案，帮助爱好者快速理解小型龙门数控机床的结构组成与运动原理，也可以作为职业院校、培训机构机械设计、数控技术相关专业的教学案例，用于讲解三维装配设计、数控设备结构原理、非标设备设计思路等相关内容，同时也可作为小型木质数控设备研发的原型参考，辅助相关从业者完成低成本小型数控设备的方案验证与结构优化。
