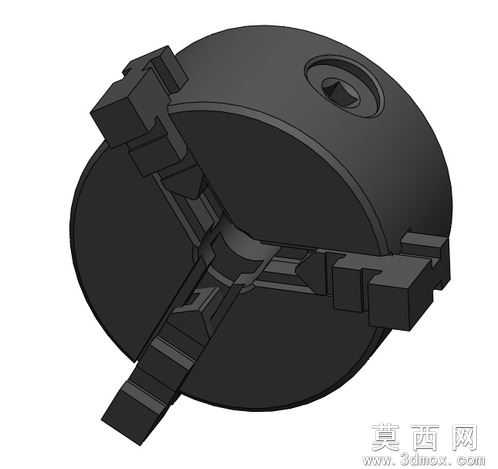

80毫米三爪卡盘车床夹具三维设计

本模型为直径80毫米规格的车床三爪卡盘三维设计，建模阶段以SolidWorks2010为核心工具，采用自底向上的装配建模流程：首先绘制卡盘基体的回转特征草图，通过旋转凸台命令生成盘体基础结构，再依次绘制三个卡爪的滑动导向槽、锁紧螺纹孔、工件夹持齿形等细节特征，对卡爪与盘体的配合面添加同轴、重合等装配约束，保证三个卡爪可沿径向同步滑动，还原三爪卡盘自动定心的核心运动特性，建模过程中对所有倒角、退刀槽等工艺细节做了还原，避免模型出现理想化的尖角结构。参数设计层面严格遵循80毫米卡盘的行业通用尺寸规范，盘体总厚度、卡爪行程、安装定位孔的中心距与孔径均参考普通车床三爪卡盘的标准参数设定，卡爪夹持面的齿形参数匹配常规棒料、盘类零件的夹持需求，锁紧结构的内六角孔尺寸适配标准扳手规格，所有特征参数均做了全约束设计，可通过修改全局参数快速调整卡盘规格，适配不同的设计改型需求。渲染材质部分采用贴近实物的材质设定，卡盘整体赋予哑光发黑的金属材质，模拟机床卡盘常见的表面氧化处理效果，卡爪滑动配合面添加轻微的金属光泽质感区分加工面与非加工面，锁紧孔位置做了深色内凹处理增强结构层次感，渲染视角采用半剖展示角度，可同时观察卡盘外部轮廓与内部的卡爪联动、锁紧结构，清晰呈现内部装配关系。结构原理上还原了三爪卡盘的经典定心夹持结构，盘体内部设置平面螺纹盘，三个卡爪背面的螺纹齿与平面螺纹啮合，当使用扳手转动锁紧孔带动螺纹盘旋转时，三个卡爪会同步沿径向做向心或离心运动，实现对圆形、正三边形截面工件的自动定心与夹紧，模型保留了卡爪的正反装结构特征，可支持内撑、外夹两种夹持方式的结构展示。软件兼容方面，模型基于SolidWorks2010版本创建，可直接在SolidWorks2010及以上所有版本中打开编辑，同时支持导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、Mastercam等主流机械设计与加工编程软件，不会出现特征丢失、装配错位的问题。研发教学应用层面，该模型可作为机床夹具设计课程的教学案例，帮助学习者理解三爪自定心卡盘的结构组成与工作原理，也可用于普通车床的虚拟装配实训、卡盘维修拆装的仿真演示，还可作为车床整体装配设计的配套附件模型，用于机床设备的数字化样机搭建，同时也能为小型专用车床的卡盘选型、非标卡爪的改型设计提供结构参考。
