DIY桌面数控铣削机三维设计模型

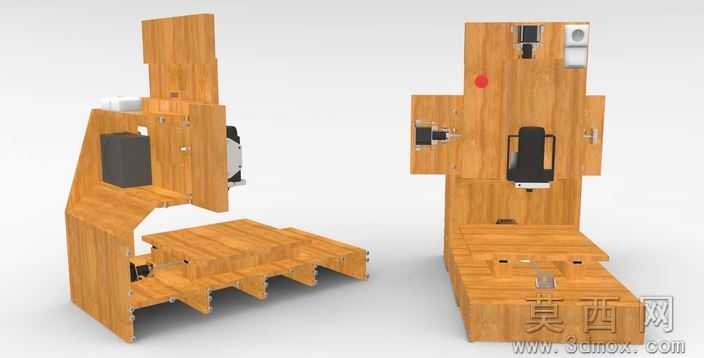

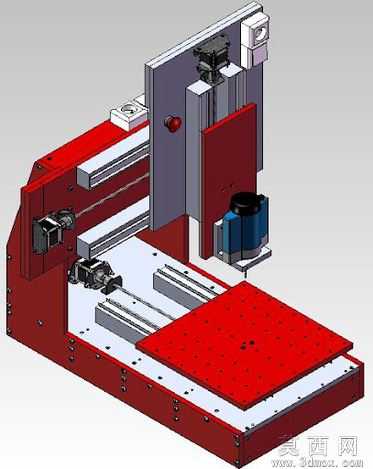

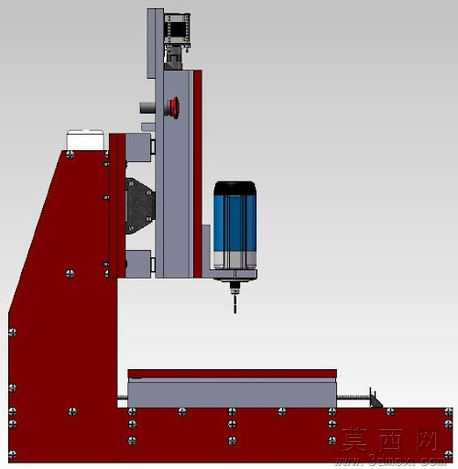

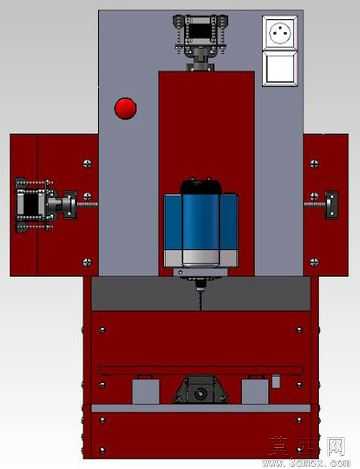

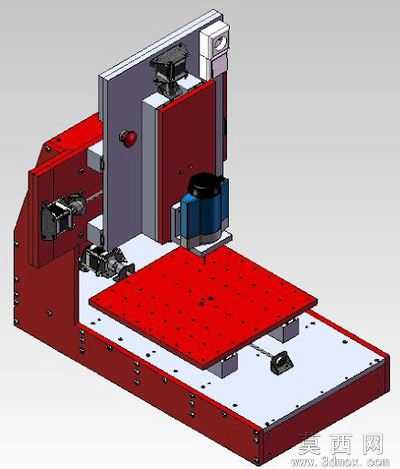

本模型为DIY桌面级数控铣削机的完整三维设计方案，建模阶段采用自底向上的装配流程，首先完成X/Y/Z三轴传动模组、床身基座、工作台、主轴安装座、驱动电机固定件等单个零件的特征建模，通过拉伸、切除、倒角、阵列等基础特征构建零件实体，再依据实际装配约束关系完成整机总装，对丝杠传动、导轨滑动、主轴装夹等运动部位添加了合理的装配间隙模拟，还原真实设备的装配逻辑。参数设计层面，该设备设定的机械加工行程为X轴350mm、Y轴350mm、Z轴160mm，属于小行程桌面加工设备范畴，整体床身采用框架式焊接结构设计，工作台预留密集的T型槽安装孔位，可适配不同规格的工件夹具，主轴选用高速风冷电主轴配置，三轴传动采用滚珠丝杠搭配线性导轨的组合，可兼顾加工精度与运动平稳性。渲染材质环节，对模型各部件赋予了贴近实物的材质属性：床身结构件赋予红色哑光金属漆材质，工作台面赋予白色耐磨工程塑料材质，导轨、丝杠等传动部件赋予抛光金属材质，操作按钮、手轮等操作件赋予黑色工程塑料材质，整体渲染效果还原了自制设备的真实外观质感。结构原理上，该设备采用龙门式动台结构，工作台沿X/Y轴方向做平面进给运动，主轴安装座沿Z轴方向做垂直进给运动，通过数控系统控制三轴联动，可完成平面铣削、钻孔、简单轮廓雕刻等加工动作，设备结构紧凑，占地面积小，适合个人工作室、教学实验室场景使用。软件兼容方面，模型提供SolidWorks2011原生格式文件，同时附带STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Mastercam等绝大多数主流三维CAD/CAM软件，无需格式转换即可直接打开编辑，也可导入切片软件用于3D打印验证结构，或导入编程软件生成加工G代码。研发教学应用层面，该模型可作为数控设备结构教学的直观演示案例，帮助学习者理解小型数控机床的三轴传动原理、装配关系、结构设计思路，也可作为个人DIY数控设备的设计参考蓝本，研发人员可在此模型基础上调整行程参数、更换传动部件、优化床身结构，快速衍生出适配不同加工需求的桌面数控设备方案，同时也可用于职业院校数控专业的课程设计、毕业设计参考素材，帮助学生完成从理论到结构设计的实践转化。
