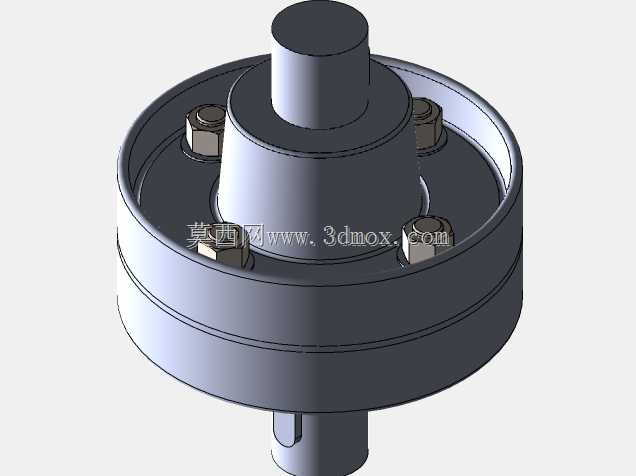

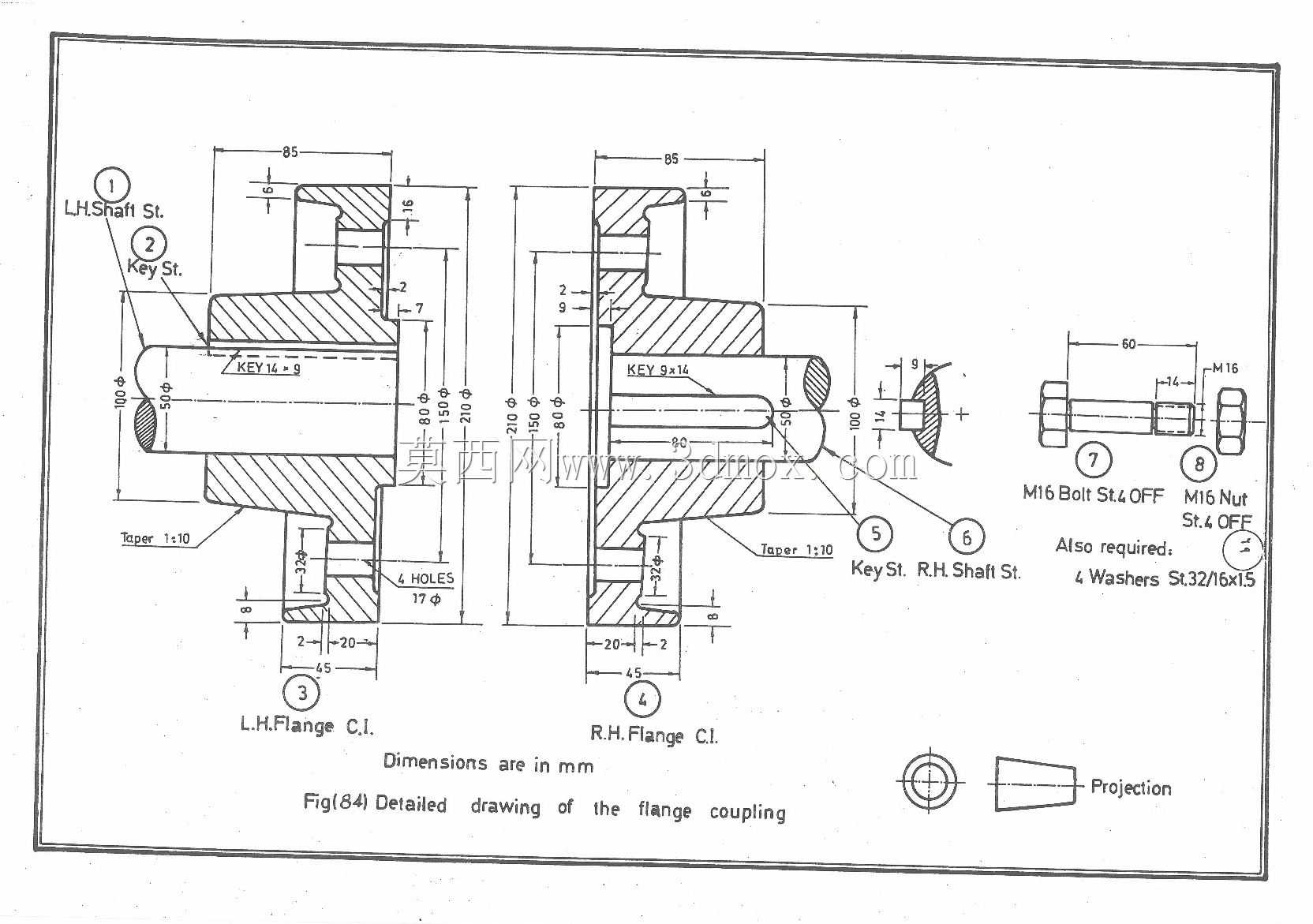

凸缘式法兰联轴器传动连接结构

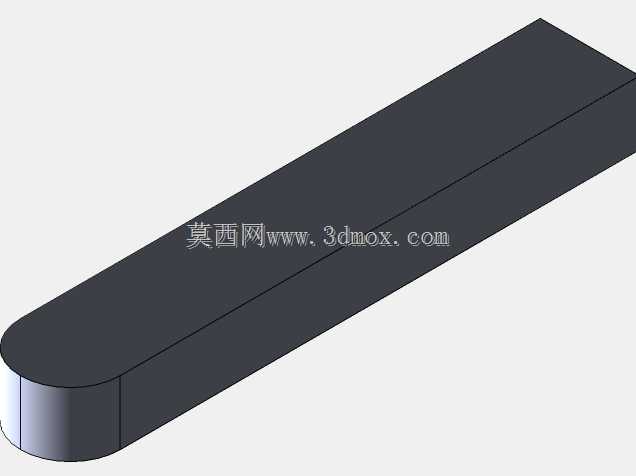

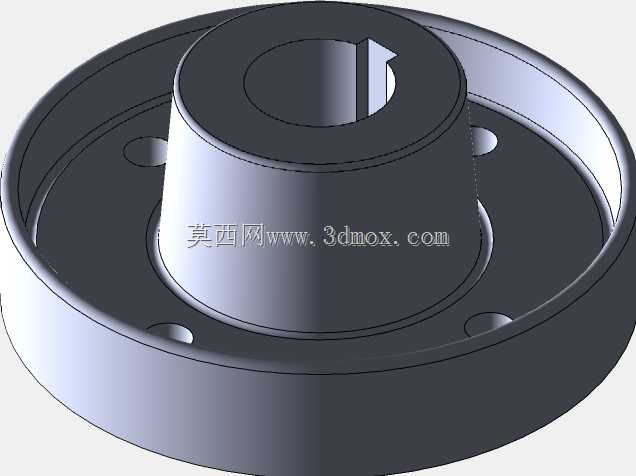

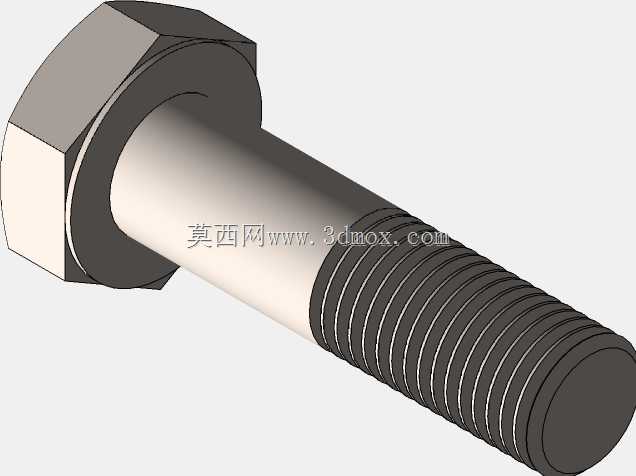

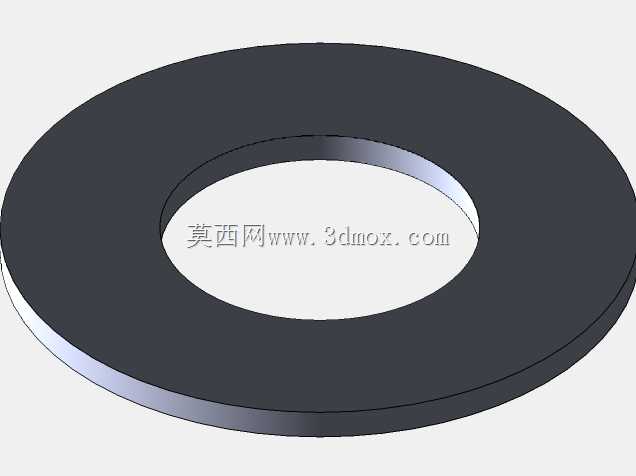

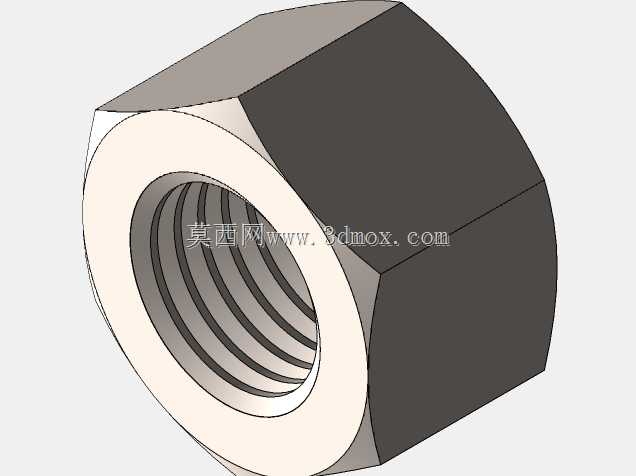

这款法兰联轴器属于刚性传动连接部件，主要应用在各类需要精准同步传动的工业场景中，常见于输送设备驱动端、中小型机床主轴传动组、泵类设备动力衔接端、风机转轴连接部位，也可配套在自动化生产线的动力传输工位，用来实现两根同轴布置转轴之间的刚性连接，稳定传递工作转矩，同时补偿两轴安装过程中出现的微小轴向、径向偏差，避免传动过程中出现额外的振动损耗。从实际使用功能来看，该联轴器依靠两端法兰盘的止口结构实现精准对中，法兰结合面通过紧固件锁紧后，可实现两轴的无间隙同步转动，相比挠性联轴器，它的传动刚性更强，转矩传递效率更高，不存在传动滞后的问题，适合转速稳定、载荷平稳的传动工况，能够有效保障动力输出端与负载端的转速完全同步，避免传动过程中出现转速差影响设备运行精度。在设计思路上，这款联轴器采用对称式结构布局，两端轴孔可根据适配的转轴直径做对应尺寸匹配，轴孔位置设计有键槽结构，通过平键实现转轴与联轴器的周向固定，避免传动过程中轴与联轴器出现相对转动；法兰盘外缘做了圆弧过渡处理，没有尖锐棱角，既可以降低高速转动过程中的风阻，也能避免安装调试过程中棱角剐蹭操作人员；中间的连接腔体做了等壁厚设计，在保障整体结构强度的前提下尽可能控制整体重量，降低转动过程中的转动惯量，减少设备启动阶段的动力损耗。从安装边界来看，这款联轴器的整体外形为圆柱回转体结构，两端伸出的轴段长度适配常规的轴承座安装间距，法兰盘的外径尺寸匹配常用的紧固件安装孔距，安装时不需要额外改动设备原有安装位，只需要将两端轴孔分别套入待连接的转轴，锁紧法兰结合面的紧固件，再完成轴上键连接的固定即可完成装配，后期维护时只需要拆开法兰连接螺栓就可以实现两端轴的分离，不需要整体挪动两端的动力设备与负载端，大幅降低设备检修维护的工作量。联轴器的整体表面做了光滑处理，没有应力集中的沟槽结构，能够承受长期交变载荷下的疲劳冲击，在额定转矩范围内运行不会出现结构变形，可长期保障传动的稳定性与可靠性。
