杠杆式操纵手柄机械结构设计

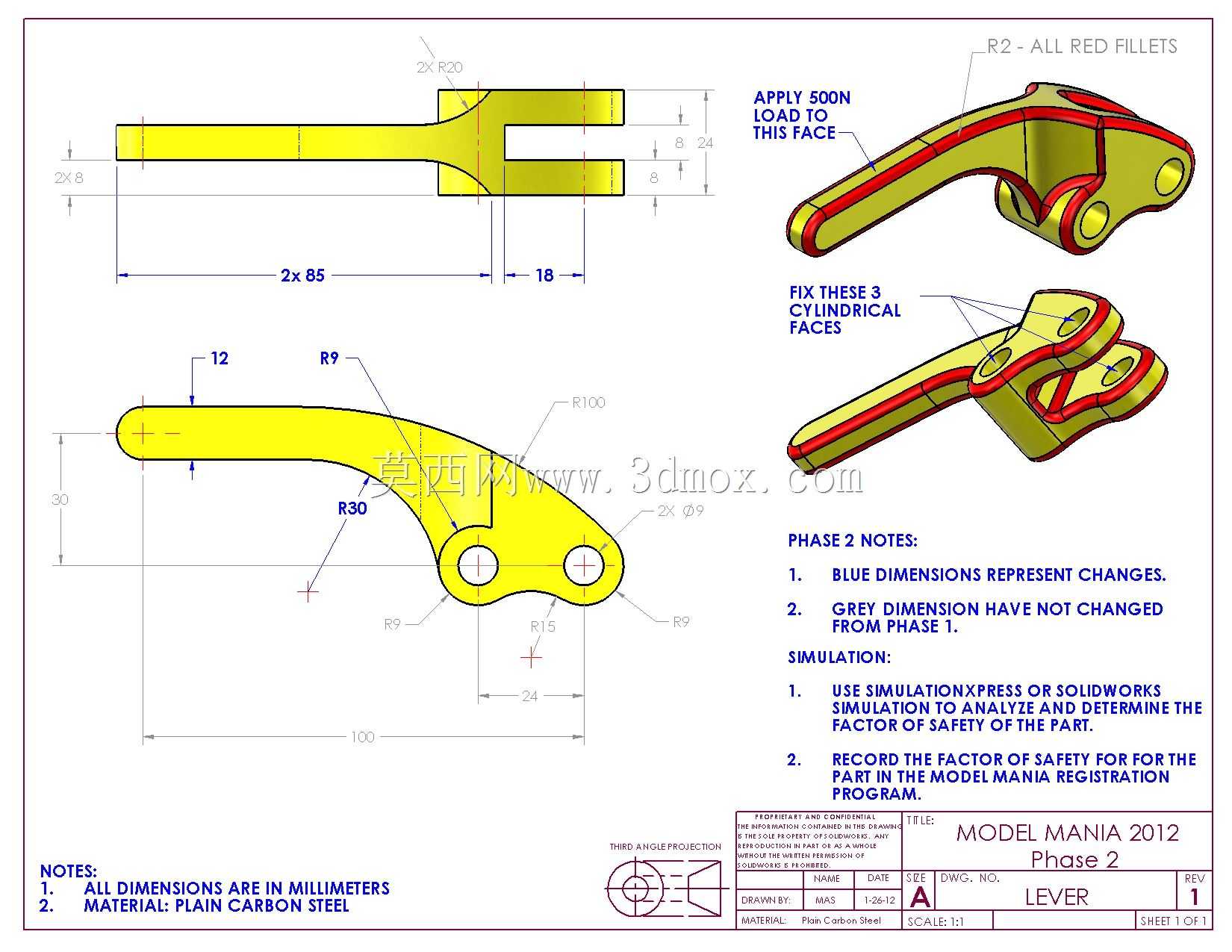

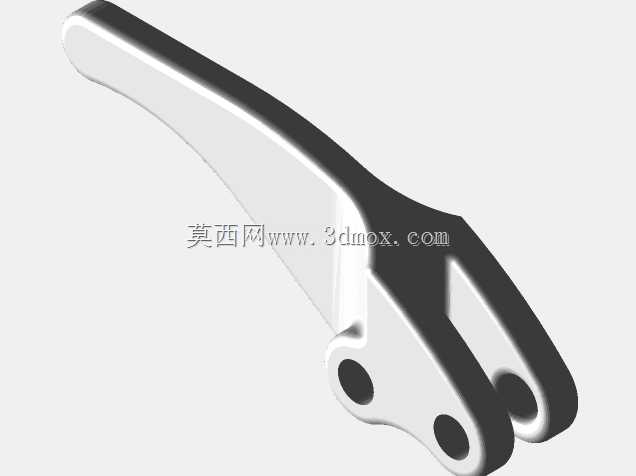

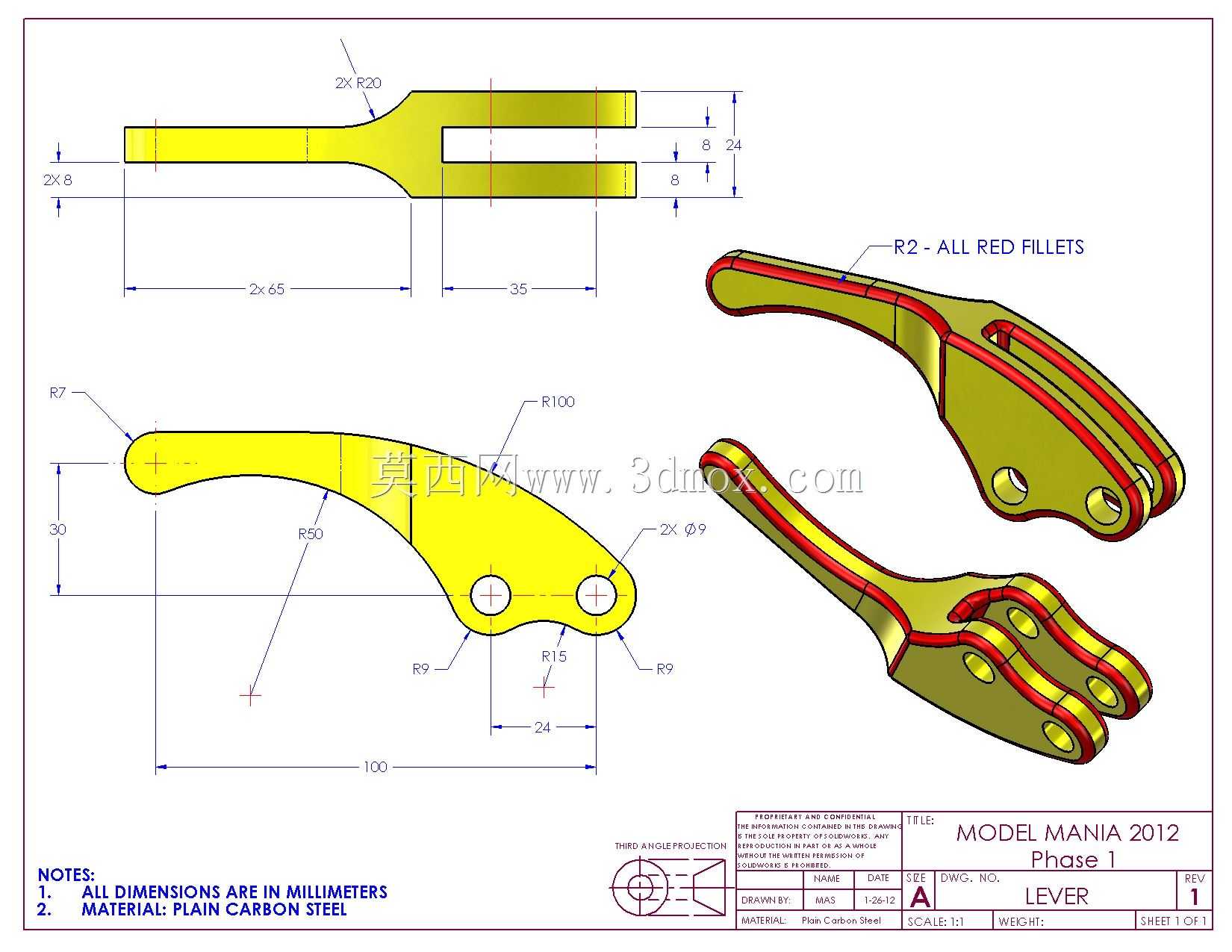

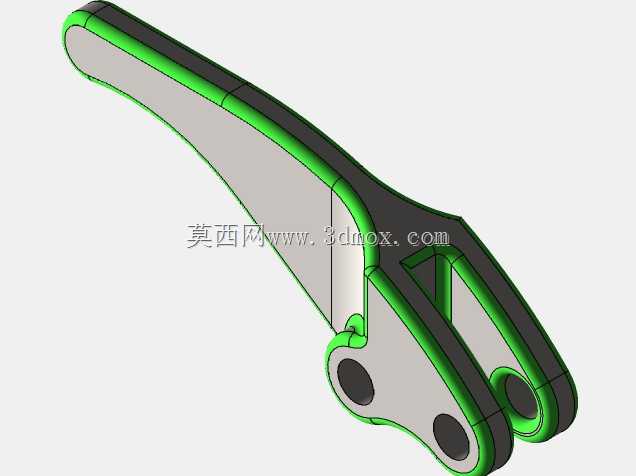

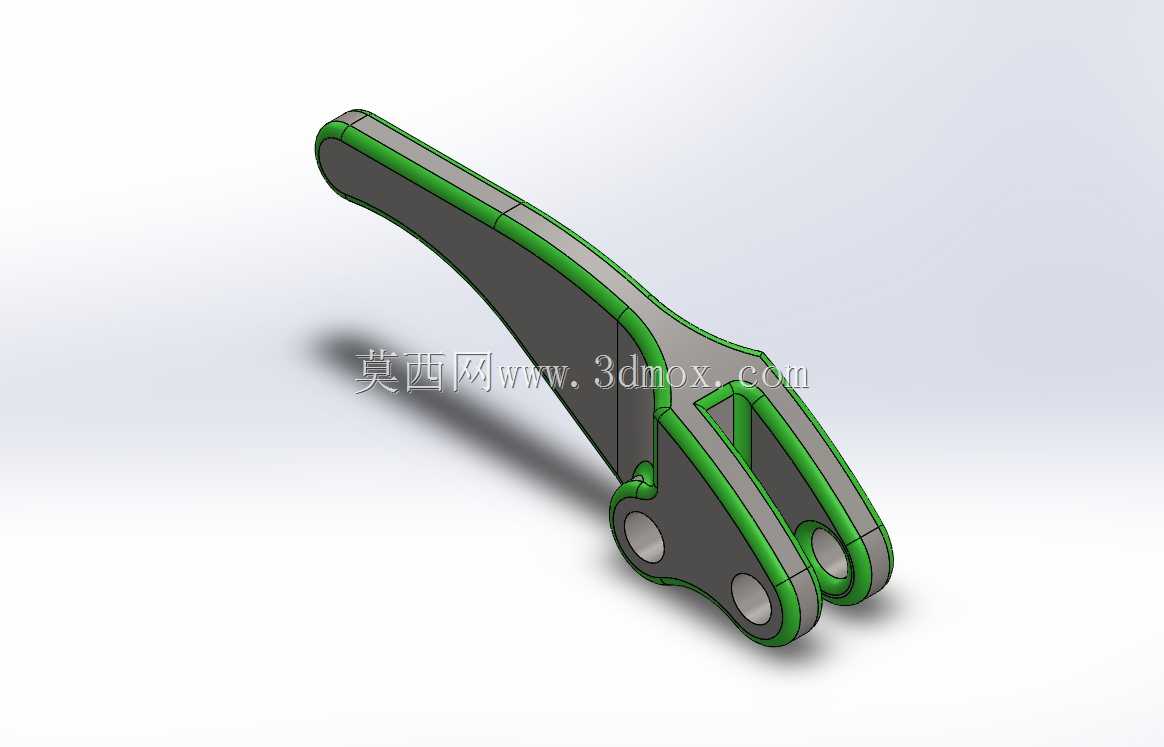

该零件属于典型的杠杆式操纵执行构件，广泛应用于各类工业设备的手动操作工位，常见于通用机床的档位切换机构、小型工程机械的操作控制端、工装夹具的锁紧驱动单元以及输送设备的离合操纵部位，作为人工施力与机构动作之间的力传递载体，承担着将人手施加的操作力转化为机构端驱动力的核心作用，能够通过杠杆放大原理降低人工操作所需的施力大小，同时通过预设的转动行程实现机构状态的精准切换。从功能特性来看，该零件采用长臂式杠杆结构，握持端做了贴合人手施力习惯的弧形过渡设计，所有棱边均设置R2的圆角处理，避免操作过程中锐边划伤操作人员，同时提升握持施力时的贴合舒适度；连接端采用双叉耳铰接结构，设置两个同轴的铰接安装孔，能够与配套的连杆或转轴形成稳定的转动副，铰接部位的结构强度经过针对性强化，可承受反复扳动过程中的交变载荷，避免长期使用后出现铰接孔变形、叉耳开裂等失效问题。设计过程中充分考虑了实际使用的受力工况，针对操作时的施力面做了局部加厚处理，铰接部位的凸台结构有效提升了孔位的接触长度，降低铰接销轴的单位面积承压，减少转动过程中的磨损量；整体采用等强度设计思路，从握持端到铰接端的截面尺寸随受力弯矩的变化逐步过渡，长臂段的弧形轮廓既避开了安装空间内的其他构件干涉，又优化了力的传递路径，减少不必要的材料冗余。外形尺寸方面，零件长臂段的有效操作长度满足杠杆力臂的放大需求，两个铰接孔的中心距严格匹配配套连杆的安装尺寸，叉耳的开口宽度适配被连接件的厚度，安装时仅需将叉耳对准被连接件的铰接位，穿入配套销轴完成轴向固定即可，安装边界预留了足够的扳手操作空间，转动行程范围内无结构干涉，所有非配合面的圆角处理既消除了加工应力集中，也提升了零件的整体外观质感，材料选用普通碳素钢，可满足常规工况下的强度与使用寿命要求，适配多数通用工业场景的操纵机构使用需求。
