双铰接传动连杆结构三维设计

该双铰接传动连杆是机械传动系统中承担动力传递、运动轨迹约束的核心连接构件，广泛应用于内燃机配气机构、自动化生产线往复输送单元、轻工机械往复动作模组、农用机械传动链路等场景中，可将主动端的旋转运动、直线往复运动按照预设的传动比和运动轨迹传递至从动端，实现不同工位间的动作衔接与动力输出，是各类需要定轨迹往复传动设备中不可或缺的基础传动零件。

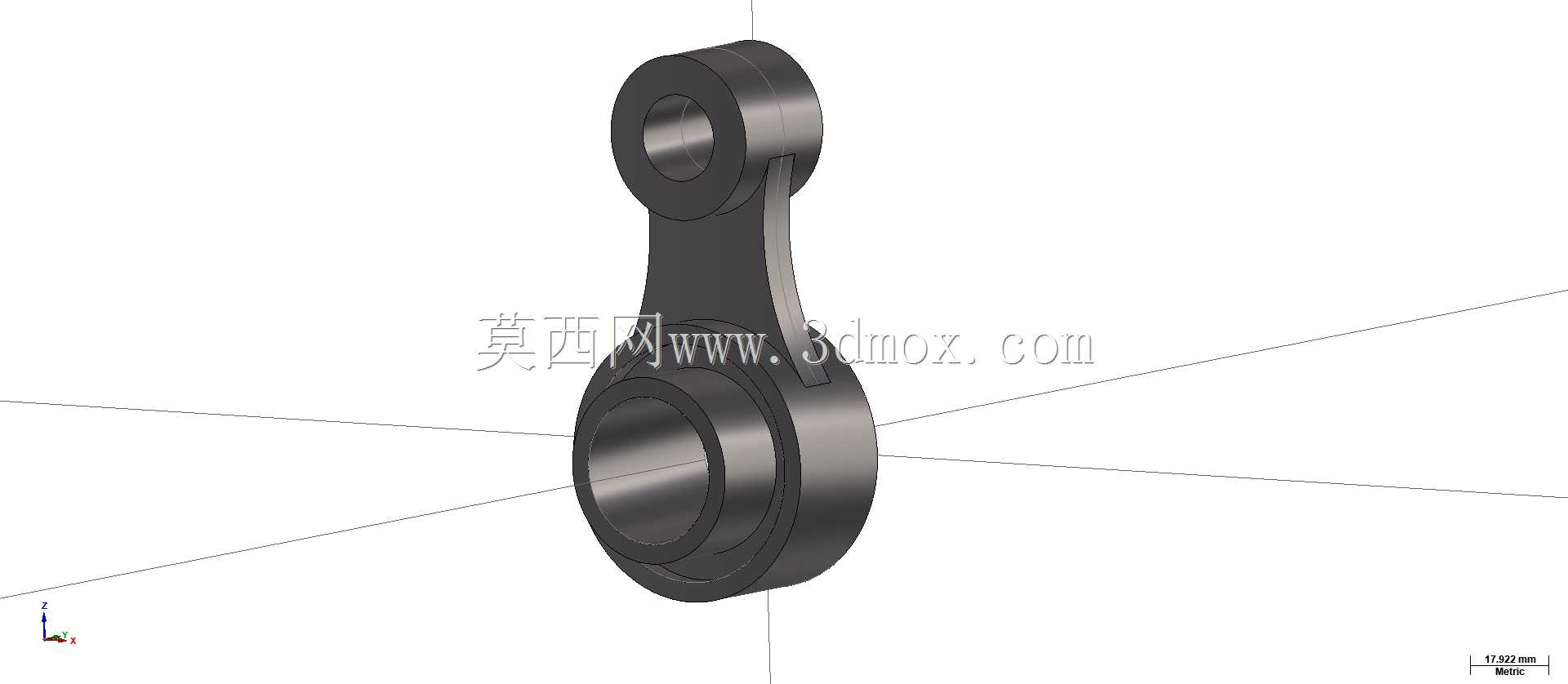

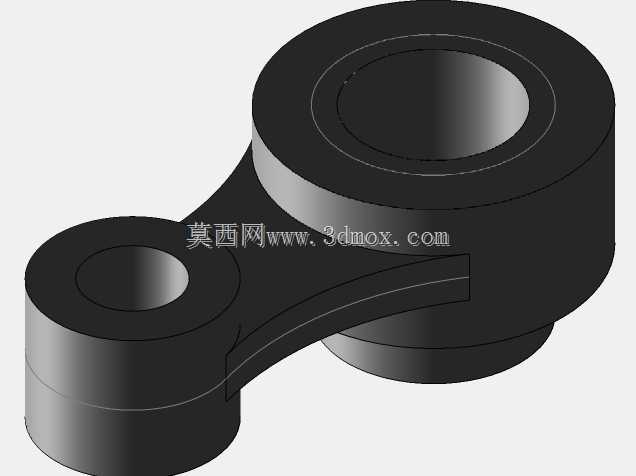

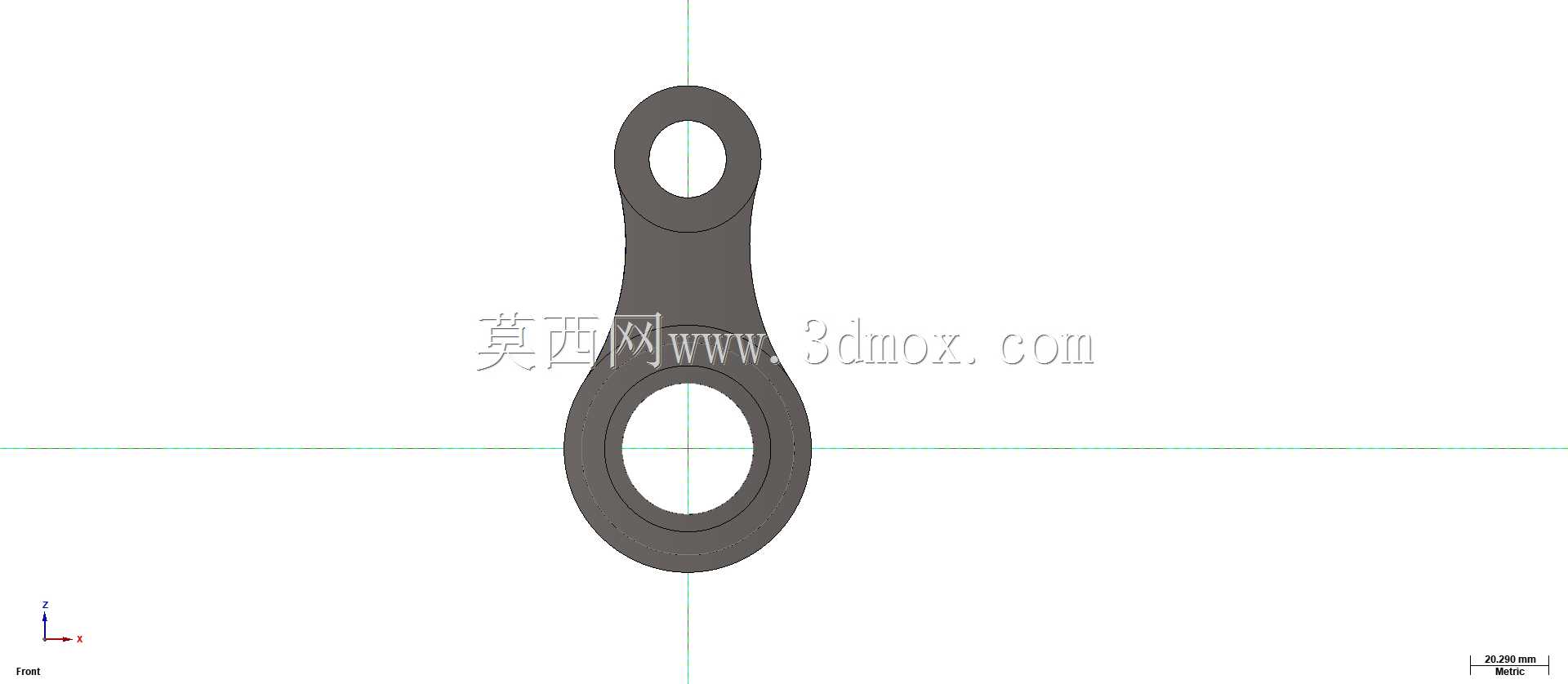

从功能特性来看，该连杆两端设置有同轴度精准的铰接安装孔位，大孔径端用于与动力输出轴或固定铰接基座配合，小孔径端用于与从动执行构件连接，杆身采用变截面过渡结构，在保证整体结构强度的前提下尽可能降低自身重量，减少传动过程中的惯性损耗，提升传动响应速度。铰接孔位内壁预留有轴承安装位，可适配标准滚动轴承或滑动轴套，有效降低铰接转动过程中的摩擦阻力，减少长期运行过程中的磨损量，延长构件的整体使用寿命，同时保证传动过程中的运动精度，避免铰接间隙过大导致的传动误差累积。

在设计思路上，该连杆首先根据实际传动场景的行程需求、负载大小确定两端孔位的中心距参数，结合传动过程中杆身承受的交变拉压载荷、瞬时冲击载荷，通过力学仿真确定杆身的截面厚度与过渡圆角参数，在孔位与杆身的衔接处采用大圆弧过渡结构，避免应力集中导致的构件疲劳断裂，同时对孔位的加工精度、端面垂直度提出明确要求，保证安装后铰接转动的顺畅性，避免出现卡滞、偏磨等问题。

从安装边界来看，该连杆大端铰接孔适配常规标准轴径的安装轴，安装时需保证孔位端面与安装轴的垂直度误差在允许范围内，小端铰接孔适配对应规格的连接销轴，安装后需保证连杆在整个运动行程内无周边构件干涉，杆身与周边固定结构的安全间隙满足运行要求，可根据实际使用场景在铰接位置加装防尘密封结构，避免粉尘、碎屑进入铰接配合面加剧磨损，适配不同工况下的长期稳定运行需求。
