车用涡轮增压压缩机壳体结构设计

这款涡轮增压压缩机核心应用于车用动力系统的进气增压环节，是小排量燃油发动机提升动力输出、优化燃油经济性的核心配套部件，也可适配小型通用动力机械、微型航空动力单元的进气增压场景，通过压缩进入燃烧室的空气密度，让同等排量下的气缸可以喷入更多燃油完成充分燃烧，在不提升发动机排量的前提下拉高动力输出上限，同时降低低转速区间的燃油消耗与尾气排放水平。

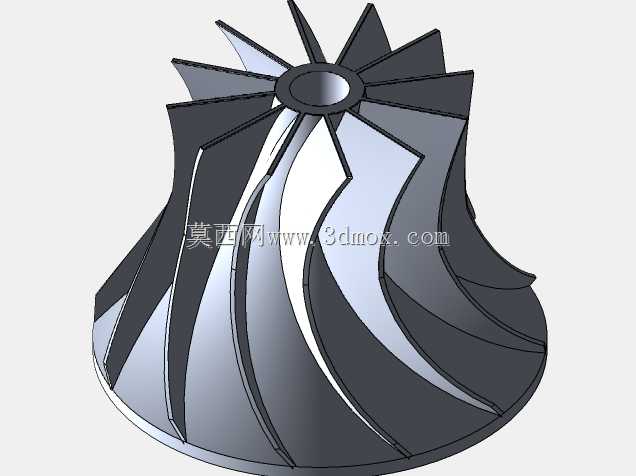

从实际用途来看，该部件承担着将涡轮端传递来的动能转化为空气压缩势能的核心功能，高速旋转的叶轮在蜗壳流道内持续做功，将经空滤过滤后的常温空气逐级压缩，形成高压气流送入发动机进气歧管，匹配发动机不同转速下的进气量需求，避免高负荷工况下的进气不足导致的动力迟滞。

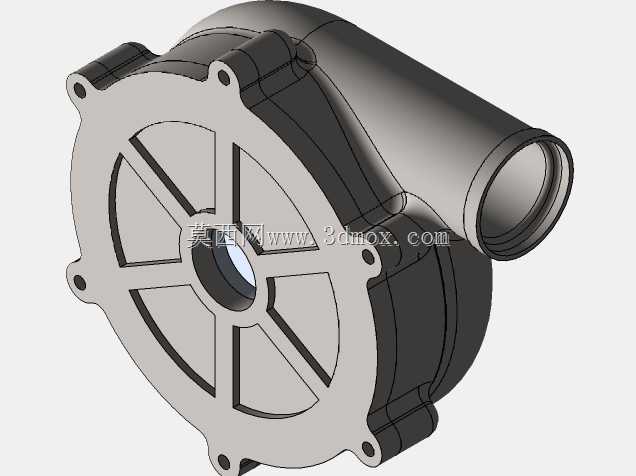

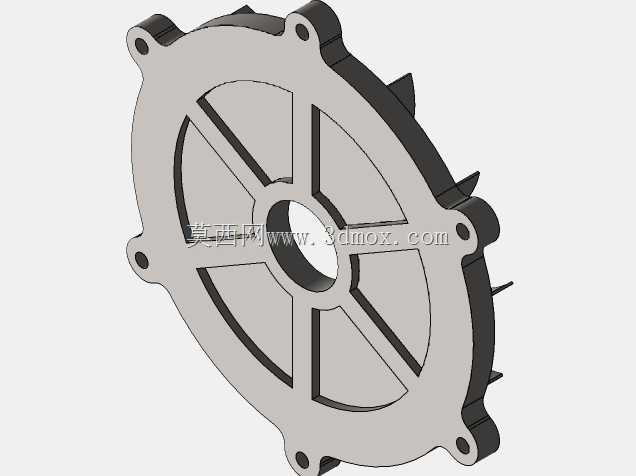

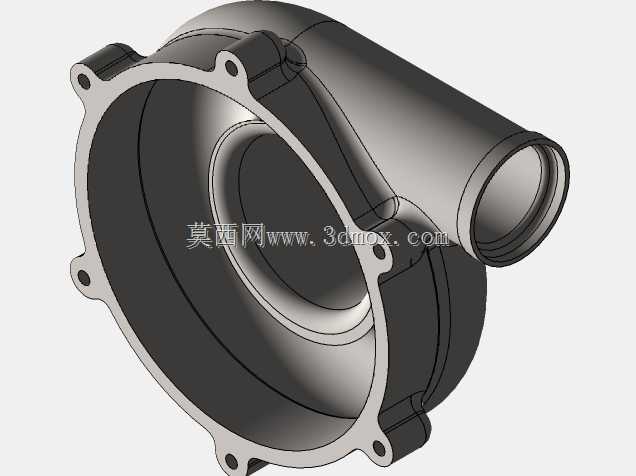

在功能特性设计上，这款压缩机采用侧置切向出气的蜗壳结构，流道截面沿叶轮旋转方向逐步收窄，能够有效降低气流在壳体内的沿程阻力损失，减少气流紊流带来的能量损耗；端盖采用六辐式加强筋结构，在保证壳体整体结构强度的前提下，尽可能降低壳体自身重量，同时辐筋之间的镂空区域可以为内置轴承组件提供一定的散热空间，避免长时间高转速运行下的热量堆积；壳体周向均匀布置6个安装孔位，可实现与涡轮端壳体、进气端连接法兰的精准对位装配，连接密封性可靠，能够承受增压工况下的内部气压冲击，不会出现漏气泄压的问题。

设计思路上，整体围绕高转速工况下的结构可靠性与气动效率展开，蜗壳的型线完全匹配离心式叶轮的出气角度，让气流从叶轮甩出后可以平滑进入蜗壳流道，减少气流撞击壁面产生的噪音与能量损失；端盖中心的轴承安装位采用同轴度精度优化设计，保证叶轮高速旋转时的转动同心度，降低运行过程中的振动幅度，延长轴承与叶轮的使用寿命。

从安装边界来看，壳体主体为类圆形蜗壳结构，切向伸出的出气接口为标准圆管结构，可直接匹配对应管径的进气硅胶管进行连接，整体安装占用空间紧凑，不需要对原有发动机舱布局进行大幅改动即可完成适配，安装孔位的孔距与孔径完全适配主流小排量涡轮增压器的连接标准，通用替换性较强，出气接口的长度预留了足够的卡箍安装空间，装配操作便捷。
