小型航空活塞式动力装置结构设计

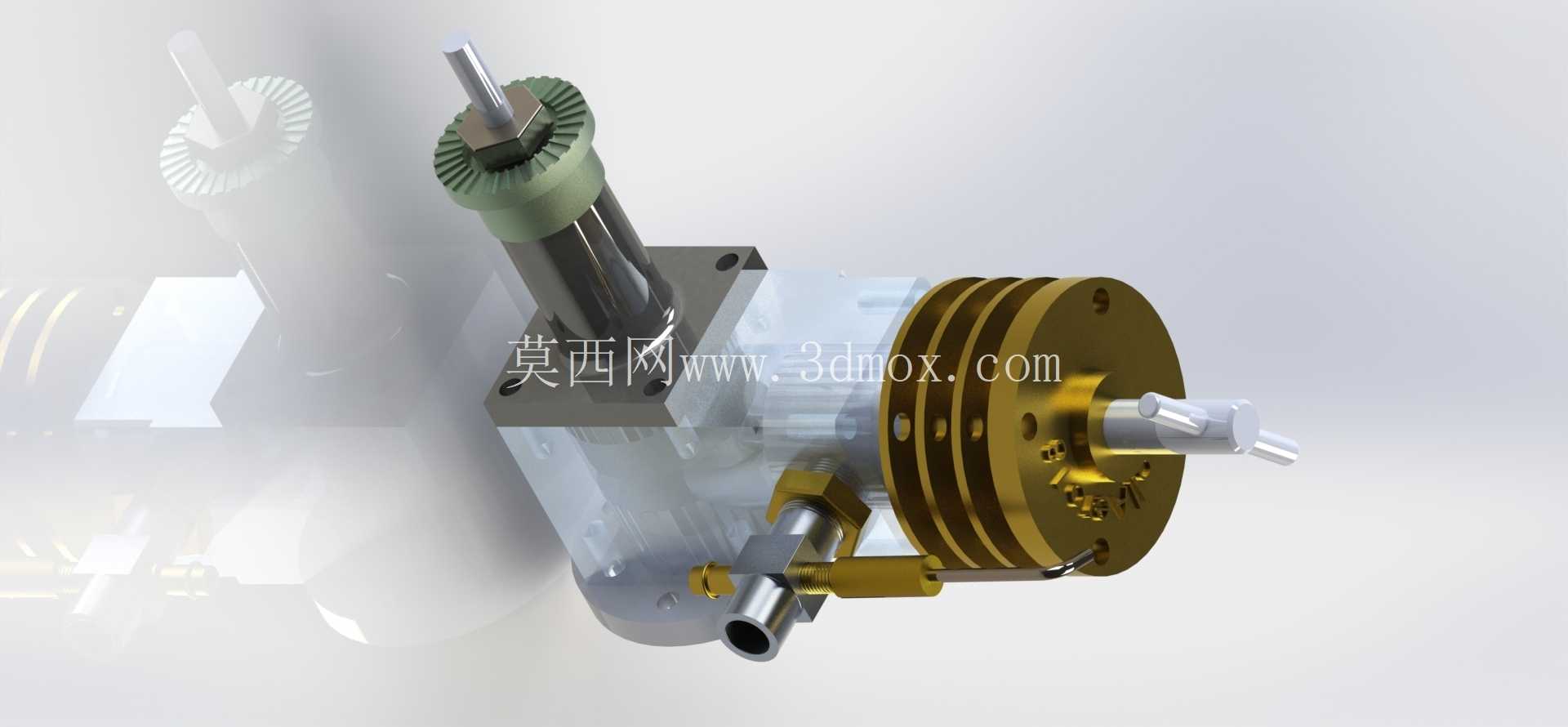

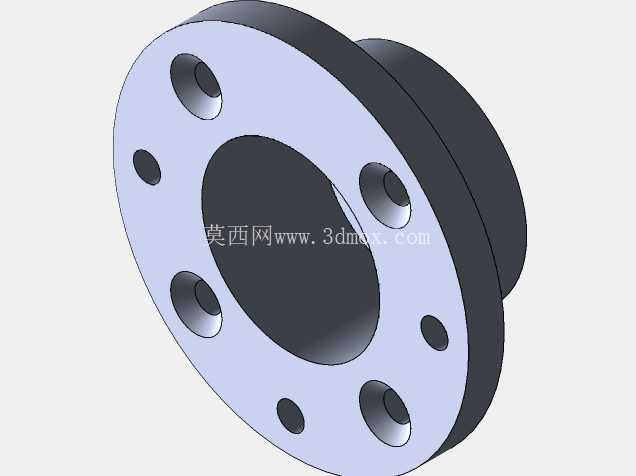

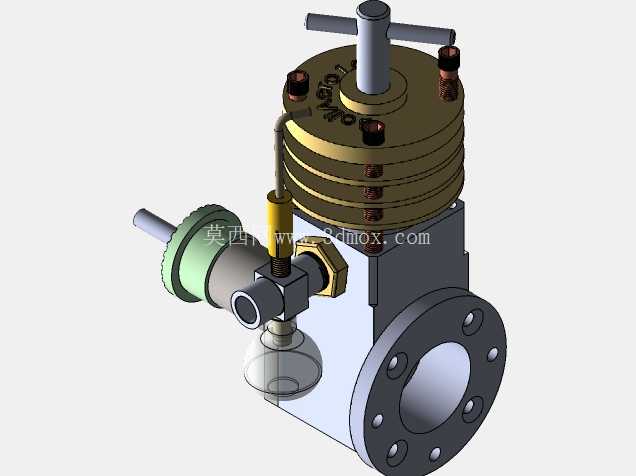

　　这款小型活塞式动力装置主要面向轻型航空模型、小型无人试验飞行器的动力配套场景，也可作为微型动力试验台的核心动力单元使用，整体结构完全按照二冲程活塞发动机的工作逻辑完成布局设计，没有冗余的装饰性结构，所有外露部件都对应实际的功能需求。从安装边界来看，装置侧部设置的圆形法兰盘是核心安装基准，法兰上均匀分布6个螺栓过孔，安装时可直接通过螺栓将整机固定在飞行器的防火墙或者试验台架的安装立面上，法兰端面与动力输出轴的同轴度公差在建模时按照IT7级精度设定，能避免安装后出现轴系偏摆带来的振动问题。动力输出轴从装置侧部的化油器组件旁伸出，轴端预留了安装螺旋桨或者联轴器的定位轴段，轴段上设置有平键槽，可传递额定工况下的扭矩，不会出现打滑问题。

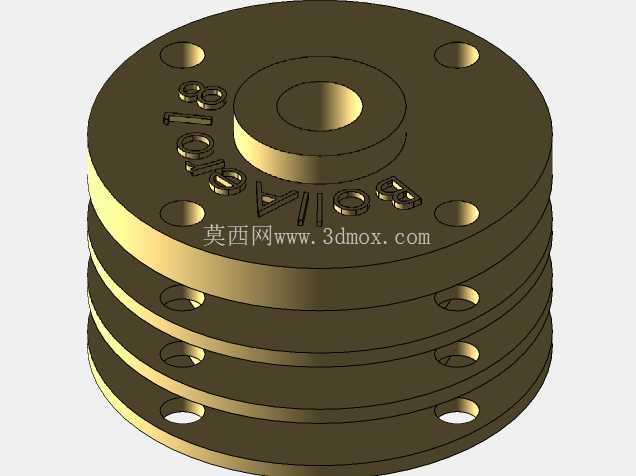

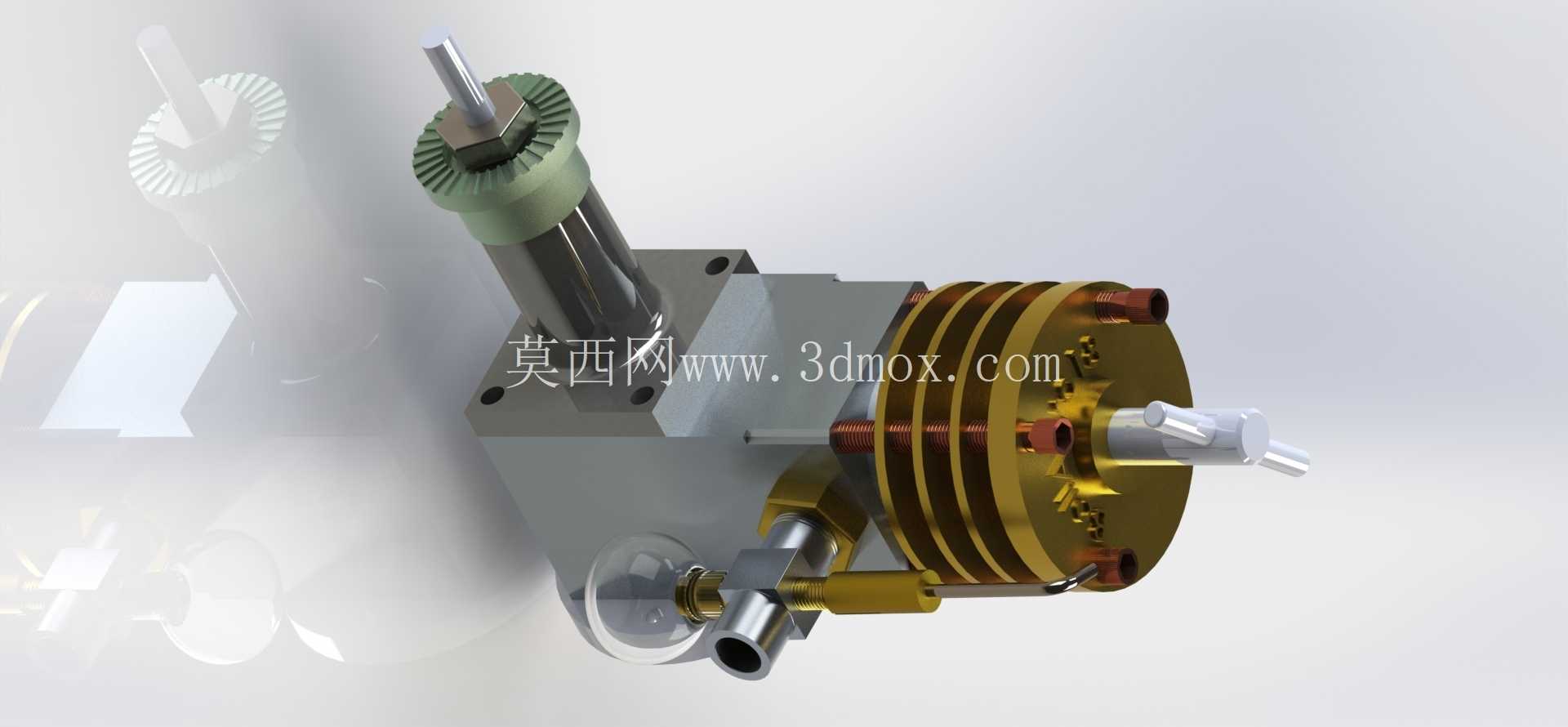

　　顶部的T型操纵杆对应节气门的调节结构，通过推拉该杆可改变化油器的进气开度，从而调整动力输出的转速区间，杆体与顶部气缸盖之间设置有导向轴套，可保证操纵动作的线性顺滑，不会出现卡滞。气缸部分采用多层散热鳍片结构，鳍片沿着气缸周向均匀分布，相邻鳍片之间的间距经过优化，可在飞行器飞行过程中利用迎面气流完成散热，不需要额外加装散热风扇，能有效降低整机自重。气缸盖上的多个凸起结构分别对应火花塞安装位、缸盖紧固螺栓位，每个螺栓位的沉孔深度都按照标准螺栓的拧紧空间做了预留，实际装配时可直接放入套筒完成拧紧操作，不会出现工具干涉的问题。

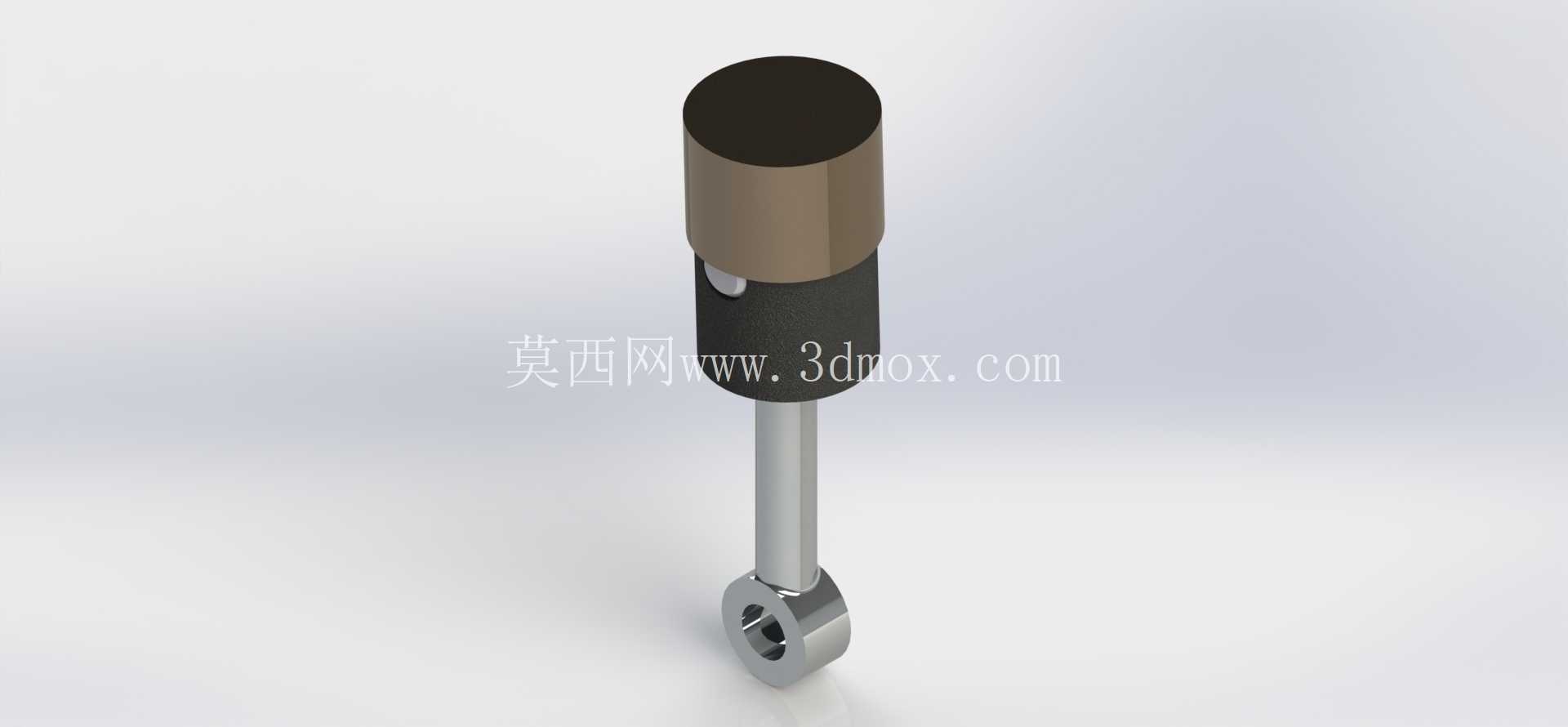

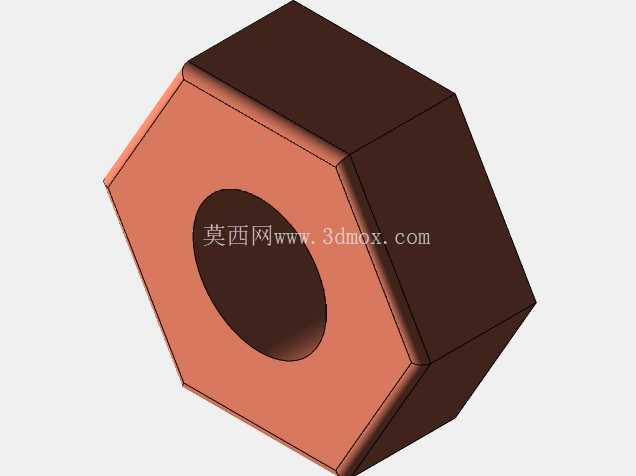

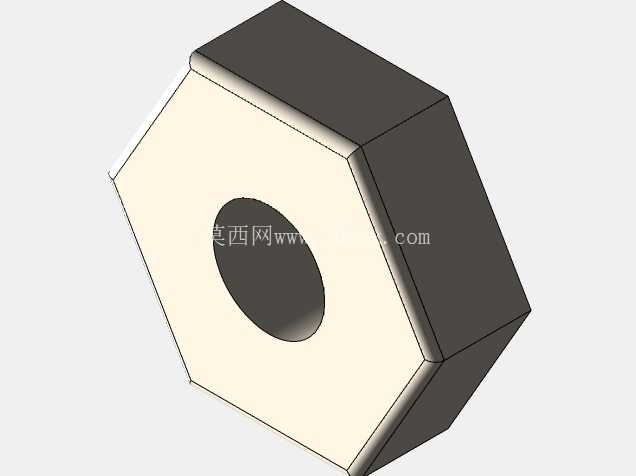

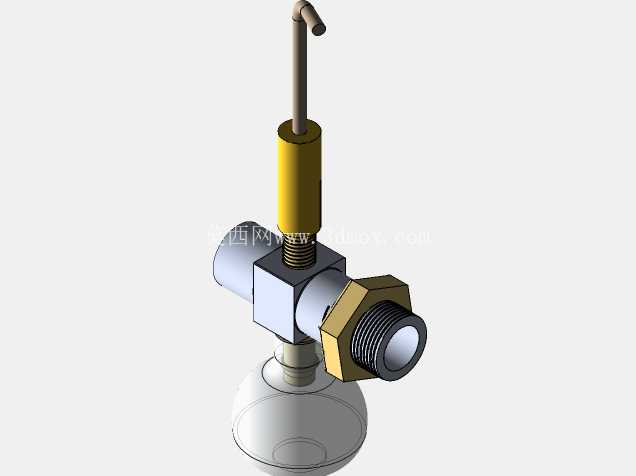

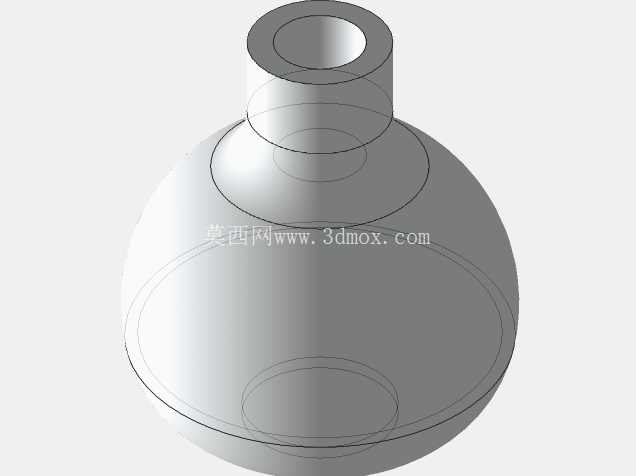

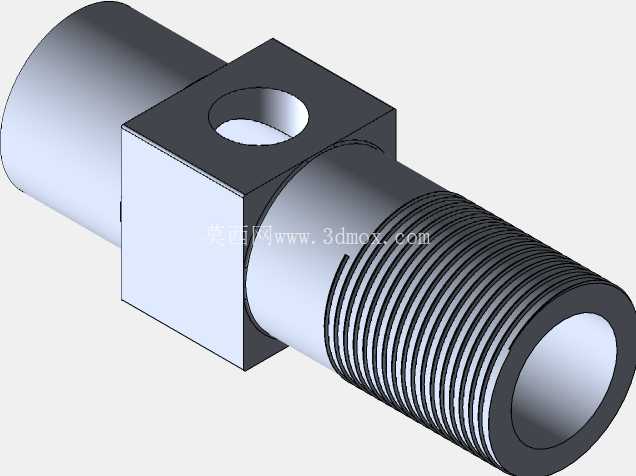

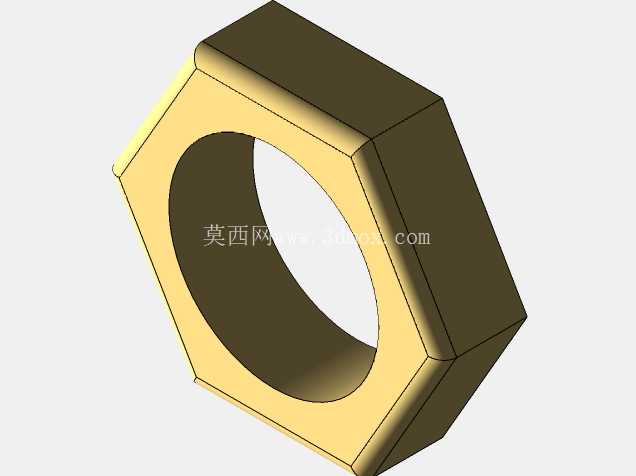

　　侧部的化油器组件采用独立模块化设计，与气缸体之间通过转接块连接，转接块上设置有燃油进气接口，下部的透明结构对应浮子室，可直观观察油位状态，化油器与转接块之间的锁紧螺母采用六角结构，方便拆装维护时的扳手操作。整个装置的管路布局都沿着机体外壁走线，燃油管从化油器侧部向上延伸至气缸盖附近，管路走向避开了运动部件的活动范围，不会出现运行过程中管路被剐蹭破损的问题。从设计思路上看，建模过程中优先保证了各部件的装配干涉检查，所有运动部件比如活塞、连杆、输出轴的运动行程都做了极限位置校验，不会出现运动到极限位置时与固定部件碰撞的问题。

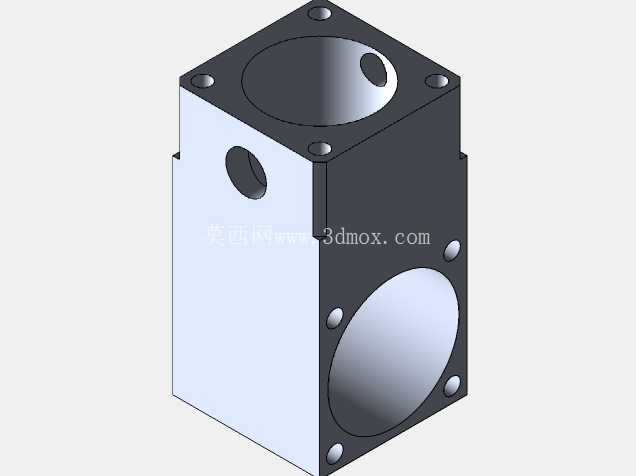

　　整机的重量分布围绕法兰安装面做了配平设计，重心落在法兰安装面的中心轴线上，安装后不会产生额外的偏置力矩，能降低运行时的振动幅度。各部件的壁厚设计也兼顾了轻量化与结构强度要求，气缸体、曲轴箱的主体壁厚按照微型内燃机的常规取值设定，既不会因为壁厚过大增加不必要的重量，也不会因为壁厚不足导致运行时出现结构变形。对于需要做二次开发的结构设计人员来说，这个模型可直接作为基础框架，调整气缸排量、输出轴尺寸、法兰安装孔位等参数，快速适配不同的使用场景，不需要从零开始搭建整体结构，能大幅缩短前期的建模周期。在实际选型参考时，可根据对应的动力需求，参考这个模型的结构比例，放大或者缩小尺寸来匹配不同功率级别的设计需求，各部件之间的连接关系、密封结构的布置方式都可直接复用，能减少前期方案验证阶段的工作量。
