卧式曲柄驱动透明结构空气压缩机

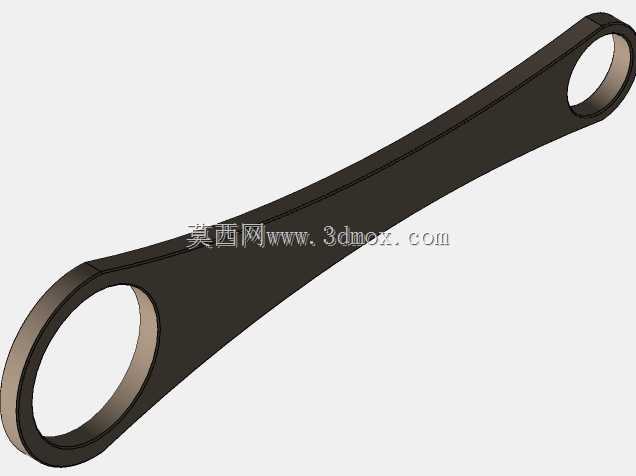

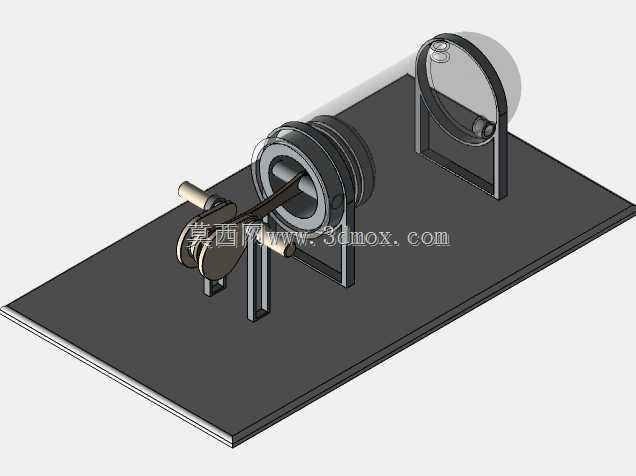

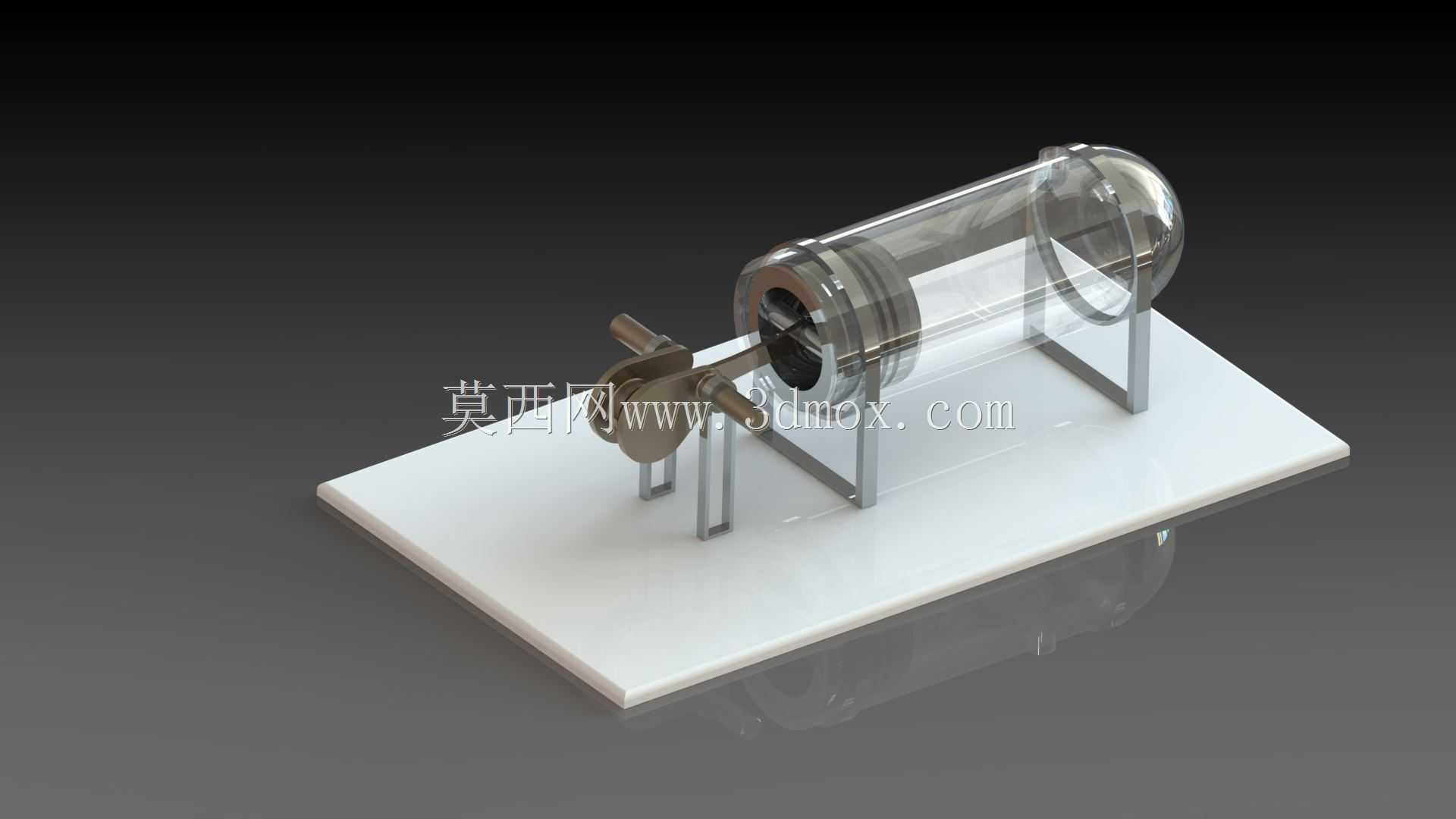

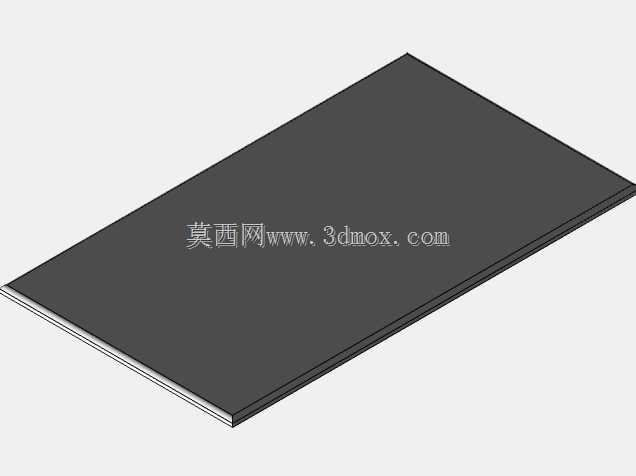

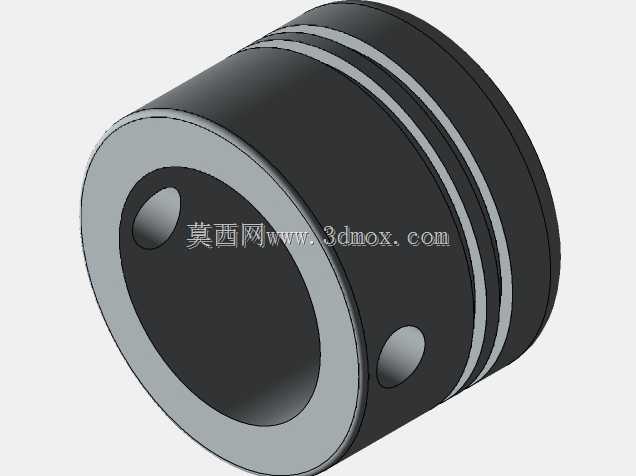

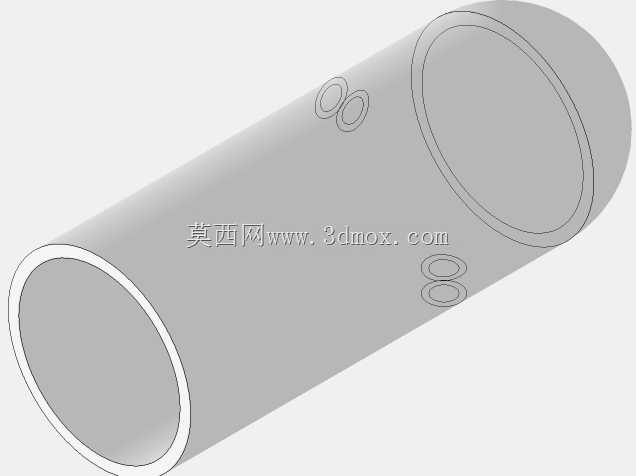

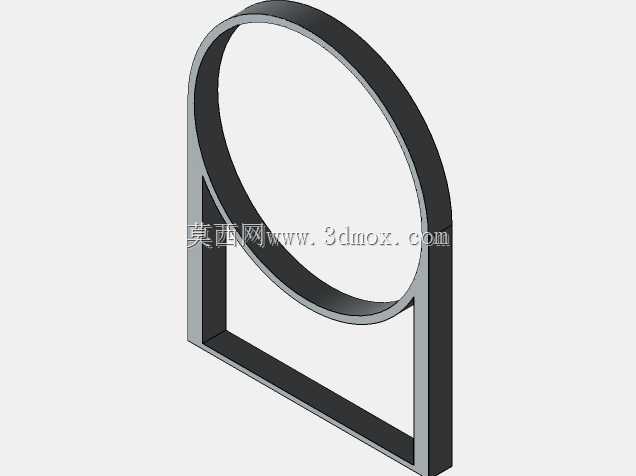

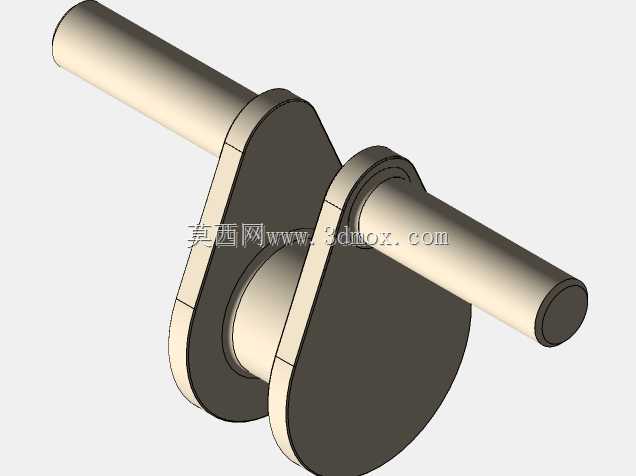

这款空气压缩机主要面向小型气动作业场景设计，可适配汽修门店小型气动工具供气、实验室低压气动实验供气、小型加工工位气动夹具动力供给等多类应用场景，能够持续输出稳定压力的压缩空气，满足小流量持续用气的作业需求，替代大型空压机在小场景下的冗余配置，降低小空间作业的设备投入成本与运行能耗。设备整体采用卧式布局设计，核心压缩缸体采用透明可视化结构设计，在教学演示、设备原理展示场景下，可直观观察内部活塞往复运动的全过程，清晰呈现进气、压缩、排气的完整工作循环，帮助使用者快速理解容积式空压机的工作逻辑，也便于运维人员快速排查缸内运行故障，无需拆解缸体即可判断活塞密封、阀片动作的异常情况。传动端采用曲柄摇杆式传动结构，将外部输入的旋转运动转化为活塞的直线往复运动，传动结构做了简化设计，减少了冗余传动部件，降低了传动过程中的能量损耗，同时曲柄端预留了标准动力输入接口，可适配不同功率的驱动电机、手摇动力输入结构，灵活适配不同的使用场景需求。支撑部分采用立式支脚搭配平板底座的结构，四个支脚分别承托缸体与传动端的重量，将核心部件抬离安装平面，避免运行过程中缸体与安装面直接接触产生共振噪音，同时平板底座预留了多个安装固定孔位，可通过螺栓将整机固定在工作台面、移动机架上，适配固定工位与移动作业的不同安装需求。设计过程中优先优化了活塞与缸壁的配合间隙，在保证密封性能的前提下降低活塞运动的摩擦阻力，减少运行过程中的磨损量，延长设备的无故障运行周期；进排气通道采用短路径设计，降低气流在通道内的压力损失，提升压缩效率；整体外形紧凑，横向长度适配常规工作台的摆放深度，安装时无需预留过大的操作空间，侧面预留的维护空间仅需满足曲柄端的拆装需求即可，大幅降低了设备的安装空间要求。
