三孔位一体式多联插座内部基座结构

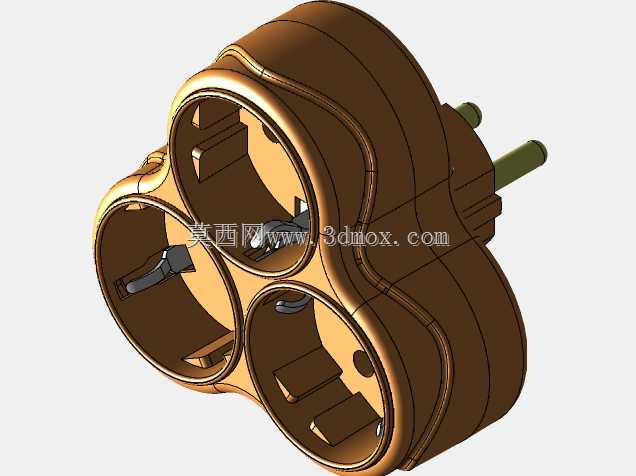

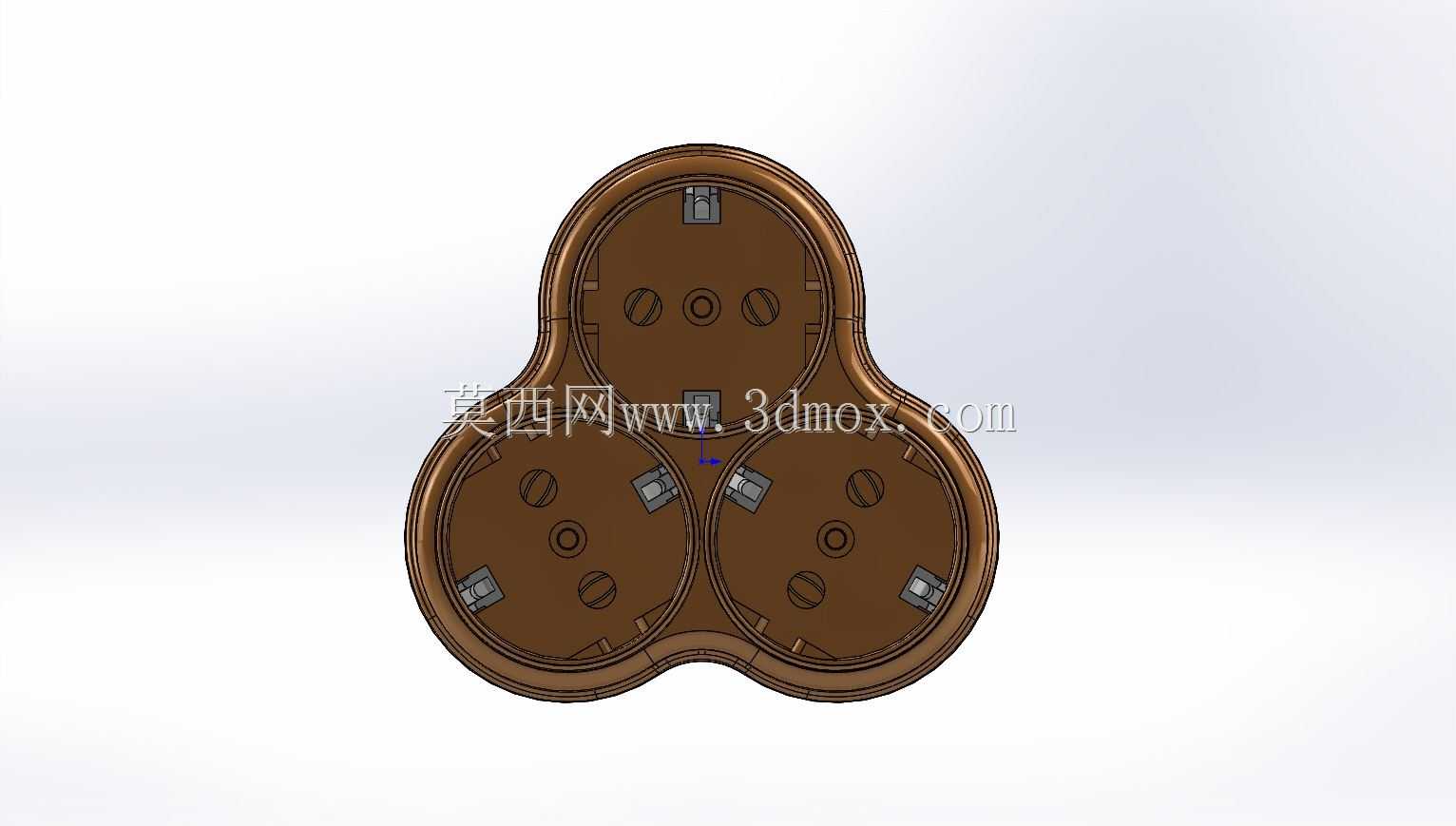

该结构为多联一体式电连接基座，主要应用于民用取电场景、工业临时配电场景以及桌面嵌入式供电场景中，作为插座内部的核心承载绝缘部件，承担固定导电接触件、分隔带电回路、隔绝外部异物侵入的核心作用，能够同时为三个用电设备提供取电接口，有效缩减多设备取电时的空间占用，避免多个独立插头堆叠导致的接触不良、受力松脱问题。从功能特性来看，该基座采用一体化绝缘基材成型，三个圆形插座位呈三角对称排布，每个插座位内部预留了导电弹片的安装卡槽、接线端子的固定柱位以及防呆定位凸台，能够精准卡接对应的铜质导电接触件，避免装配后出现位移错位导致的通电短路风险；基座边缘设置有连续的密封嵌槽，可与插座上盖的密封筋位紧密配合，提升整体结构的防尘防溅能力，适配厨房、户外临时作业等存在少量水汽、粉尘的使用场景。在设计思路上，该结构充分考虑了多联插座的受力特性，三个插座位的连接过渡区域做了圆弧加厚处理，在频繁插拔插头的受力场景下，能够分散插拔带来的侧向冲击力，避免连接部位出现应力开裂，延长整体使用寿命；每个插座位内部的卡槽深度经过匹配设计，既能够保证导电弹片装入后有足够的卡紧力，不会在插头插拔时被带出，又预留了足够的爬电距离，满足电气安全规范中不同极性带电部件之间的绝缘间隔要求，降低通电时的拉弧、漏电风险。从安装边界来看，该基座整体外轮廓为三圆拼接的类三角造型，整体最大外廓尺寸适配常规86型明装底盒的内部安装空间，基座背部预留有与底盒固定柱对应的安装孔位，可直接通过螺丝固定在标准接线底盒内，无需额外定制安装配件；基座的厚度方向预留了接线端子的走线空间，装入底盒后不会出现导线挤压、压线皮的问题，能够兼容常规1.5平方、2.5平方的配电导线接入，适配民用及普通工业场景的配电线路规格。
